Laden Sie folgenden Link herunter:
Rhino-Patch
Folgen Sie danach diesen Schritten:
(1) Beenden Sie RFEM und Rhino.
(2) Öffnen Sie den ZIP-Ordner und doppelklicken Sie auf die *.rhi-Datei.

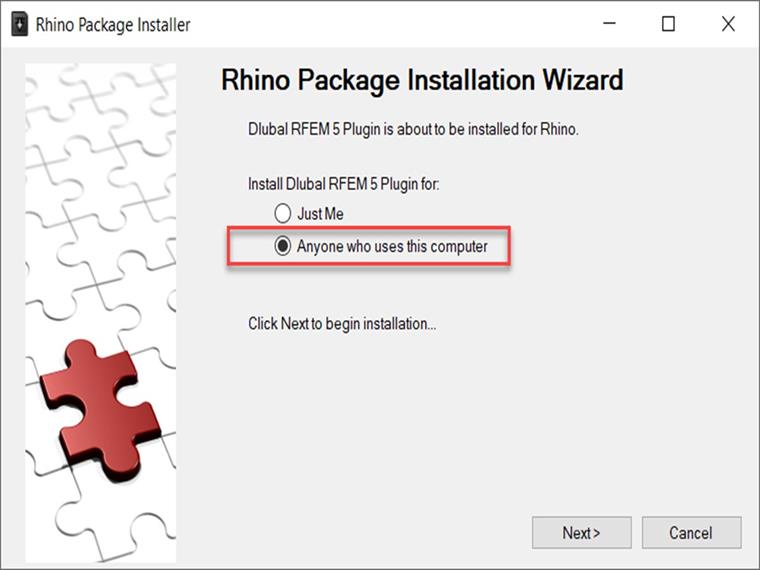

(3) Wählen Sie im Rhino Package Installer die Option "Alle Benutzer dieses Computers".
Austauschbarkeit der Modelle zwischen RFEM und Rhino

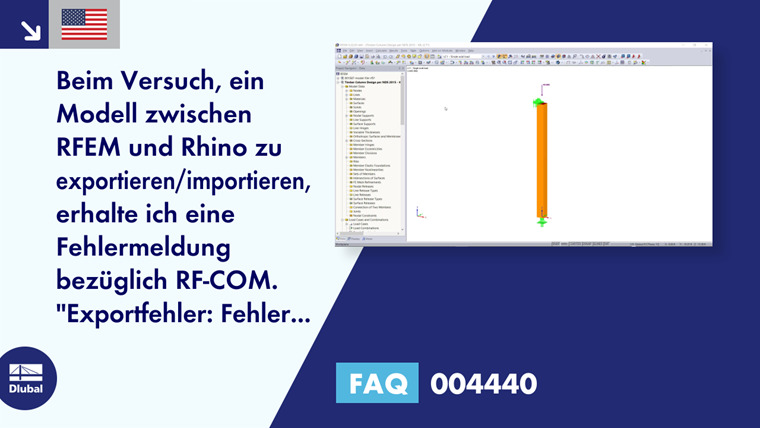

Beim Versuch, ein Modell zwischen RFEM und Rhino zu exportieren/importieren, erhalte ich eine Fehlermeldung bezüglich RF-COM. "Exportfehler: Fehler beim Schreiben der Daten, Meldung: Die Demo-Version von RF-COM erlaubt lediglich das Arbeiten mit maximal 12 Stäben, 2 Flächen und 2 Volumenkörpern". Wie kann ich das beheben?
Alex ist für die Schulung der Kunden, den technischen Support und die Programmentwicklung für den nordamerikanischen Markt verantwortlich.
RFEM- und RSTAB-Modelle lassen sich als 3D-glTF-Modelle (Formate *.glb und *.glTF) abspeichern. Diese können dann in einem 3D-Viewer von Google oder Babylon rundum dreidimensional und im Detail betrachtet werden. Mit einer VR-Brille, wie zum Beispiel Oculus, kann man sogar durch die Struktur 'wandern'.
Die 3D-glTF-Modelle können mittels JavaScript gemäß dieser Anleitung in eigene Webseiten integriert werden (wie auf der Dlubal-Webseite Modelle zum Herunterladen).
Mit der Ansichtsoption Kamera-Flugmodus kann man durch das RFEM- bzw. RSTAB-Modell fliegen. Die Richtung und Geschwindigkeit des Fluges lassen sich über die Tastatur steuern. Zudem besteht die Möglichkeit, den Flug durch das Modell als Video abzuspeichern.
Die direkte Schnittstelle zu Revit ermöglicht die Aktualisierung des Revit-Modells analog der in RFEM oder RSTAB vorgenommenen Änderungen. Je nach Änderung müssen die Revit-Objekte ggf. regeneriert werden (Löschen des Objektes und anschließende Neugenerierung). Die Neugenerierung erfolgt basierend auf dem RFEM-/RSTAB-Modell.
Möchte man diese Neugenerierung unterdrücken, kann die Option 'Nur Materialien, Dicken und Querschnitte aktualisieren' aktiviert werden. In diesem Fall werden nur die Eigenschaften der Objekte angepasst. Änderungen abweichend von Material, Flächendicke und Querschnitt werden in diesem Fall jedoch unterdrückt.
Der Bewehrungsvorschlag aus RF-/BETON Stäbe kann nach Revit exportiert werden. Unterstützt werden aktuell Rechteck- sowie Kreisquerschnitte.
Die Bewehrungsstäbe lassen sich nachträglich in Revit modifizieren.
