Dotaz

Q: Jak se v programu RWIND Simulation stanoví součinitel Cp výsledku pro plochu?

Součinitel Cp výsledku pro povrch normuje stanovené tlaky větru pomocí dynamického tlaku q (H) nerušeného proudění na horní hraně modelu. Součinitele Cp resp. součinitele tlaku větru se stanoví individuálně na každém místě povrchu. Kladné hodnoty zde odpovídají zatížení tlakem na povrch a záporné hodnoty zatížení sáním pryč od povrchu.Tlak větru z neporušeného proudění se stanoví pomocí profilu větru na vstupu do větrného tunelu ve výšce H. Výška H se přitom stanoví automaticky na základě nejvyšší dostupné hrany modelu.

Jak se v programu RWIND Simulation stanoví součinitel C_p výsledku pro plochu?

Odpověď:

Součinitel C_p výsledku pro povrch normuje stanovené tlaky větru pomocí dynamického tlaku q (H) nerušeného proudění na horní hraně modelu.

FAQ

FAQ 004805 | Jak se stanoví součinitel Cp výsledku plochy v programu RWIND Simulation?

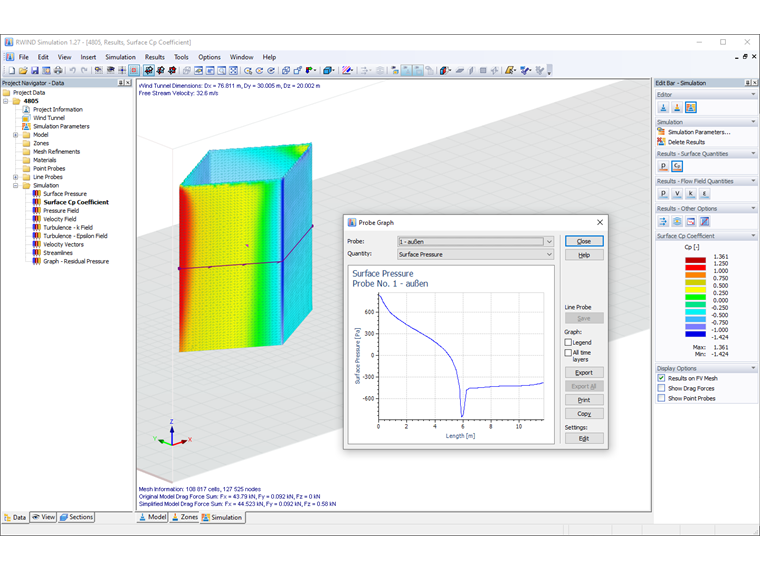

Koeficient cp

Součinitele C_p resp. součinitele tlaku větru se stanoví individuálně na každém místě povrchu. Kladné hodnoty zde odpovídají zatížení tlakem na povrch a záporné hodnoty zatížení sáním pryč od povrchu.

c_{p} = \frac{p}{q (H)}

P	Tlak větru
q (H)	Dynamický tlak ve volném proudu ve výšce H
h	Výška střechy

Součinitel tlaku větru

Tlak větru z neporušeného proudění se stanoví pomocí profilu větru na vstupu do větrného tunelu ve výšce H. Výška H se přitom stanoví automaticky na základě nejvyšší dostupné hrany modelu.

q = \frac{1}{2} \cdot ρ \cdot v^{2}

ρ ...	Hustota vzduchu
v ...	Rychlost větru

Rychlost větru Tlak

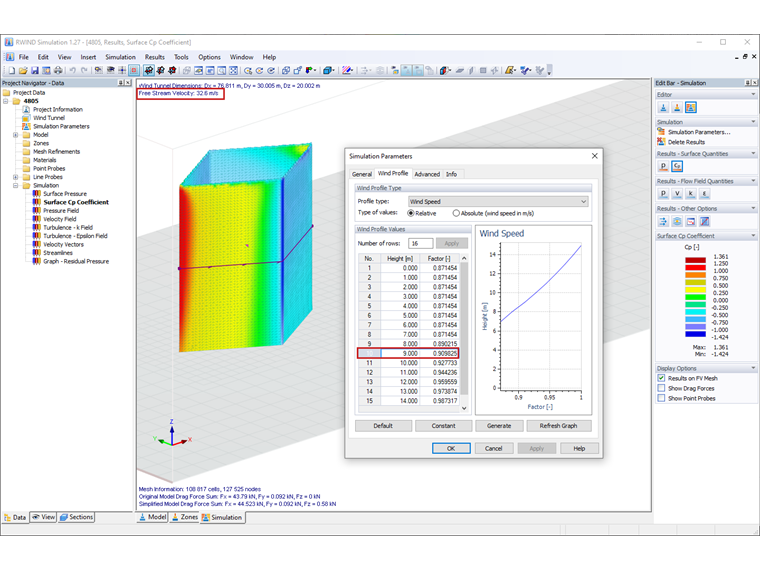

Rychlost větru na horní hraně modelu
