Antwort:

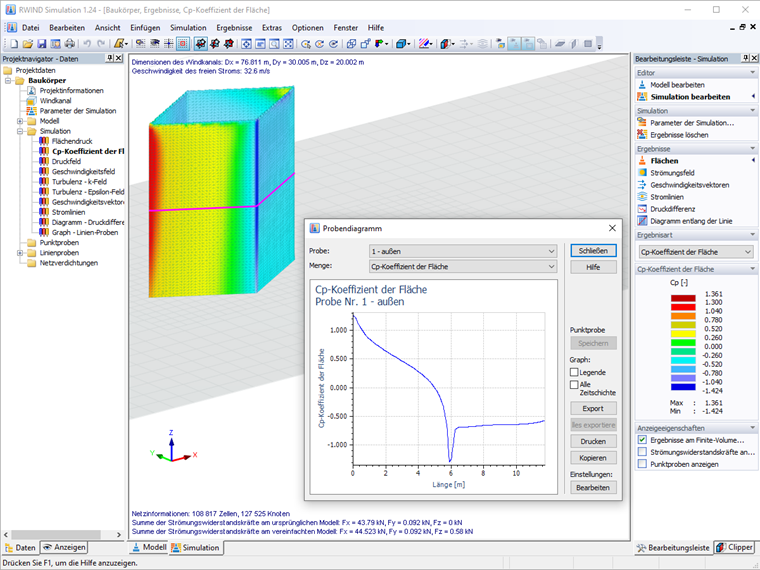

Das Cp-Koeffizient Oberflächenergebnis normiert die ermittelten Winddrücke mit dem dynamischen Druck q(H) der ungestörten Anströmung an der Modelloberkante.
Dabei werden die Cp-Koeffizienten bzw. Winddruckbeiwerte individuell an jeder Stelle der Oberfläche ermittelt. Positive Werte entsprechen hier einer Druckbelastung hin und negative Werte einer Sogbelastung weg von der Oberfläche.
|
p |
Winddruck |
|
q(H) |
Dynamischer Druck der ungestörten Anströmung in der Höhe H |
|
H |
Dachhöhe |

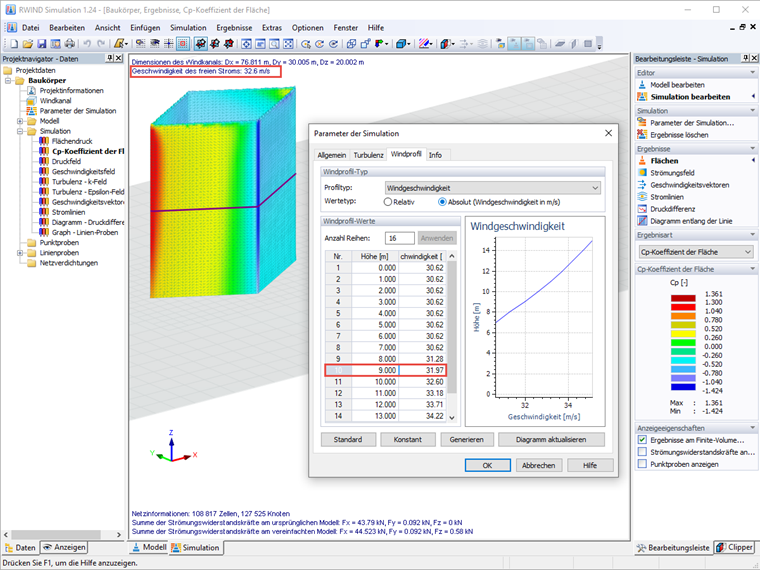

Der Winddruck aus der ungestörten Anströmung ermittelt sich über das Windprofil am Eingang des Windkanals in der Höhe H. Die Höhe H wird hierbei automatisch über die höchste verfügbare Modellkante ermittelt.
