Úprava navržené podélné výztuže

Otázky a odpovědi pro snadné řešení problému

  • Často kladené dotazy (FAQ)

Jak mohu dodatečně redukovat stanovenou navrženou podélnou výztuž v přídavném modulu RF-CONCRETE Columns?

Odpověď

Posouzení sloupu pomocí přídavného modulu RF-CONCRETE Columns mimo jiné určuje navrženou výztuž. Ta je uvedena v tabulce 4.1 a znázorněna v grafice pod tabulkou a napravo od ní.

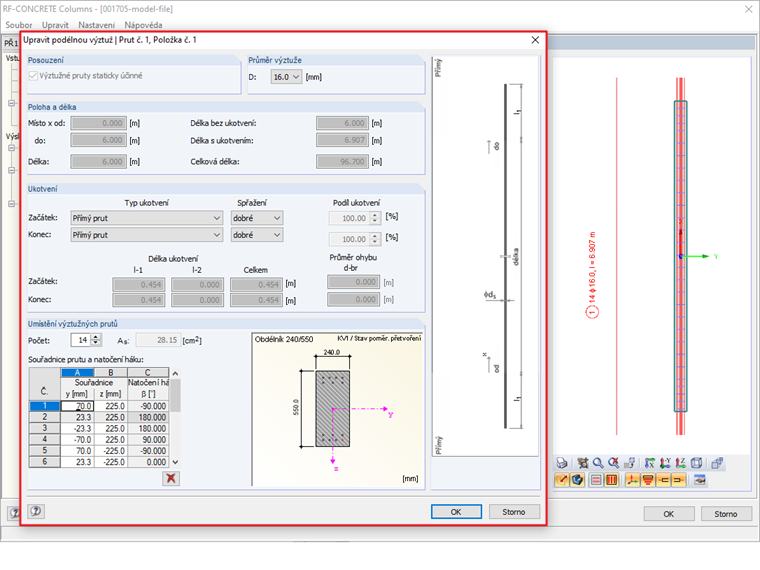

Pomocí tlačítka "Upravit výztuž" můžete případně stanovenou výztuž změnit. Kliknutím na tlačítko se otevře dialog "Upravit podélnou výztuž" (viz obrázek). Obsahuje tabulku pro "Umístění výztužných prutů". Zde můžete smazat řádky tak, že vyberete řádek, který obsahuje prut, který se má odebrat, a poté kliknete na tlačítko pod řádky.

Pokud je pro rozdělení výztuže nastaveno na "Stejnoměrně po obvodu", můžete podélnou výztuž zvýšit nebo snížit výběrem počtu prutů v krocích po 4.

Poté je třeba přepočítat posouzení pro upravené uspořádání výztuže, aby bylo možné aktualizovat využití posouzení.

Popsaný postup je znázorněn ve vysvětlujícím videu.

Klíčová slova

Výztuž Sloup Výsledky
