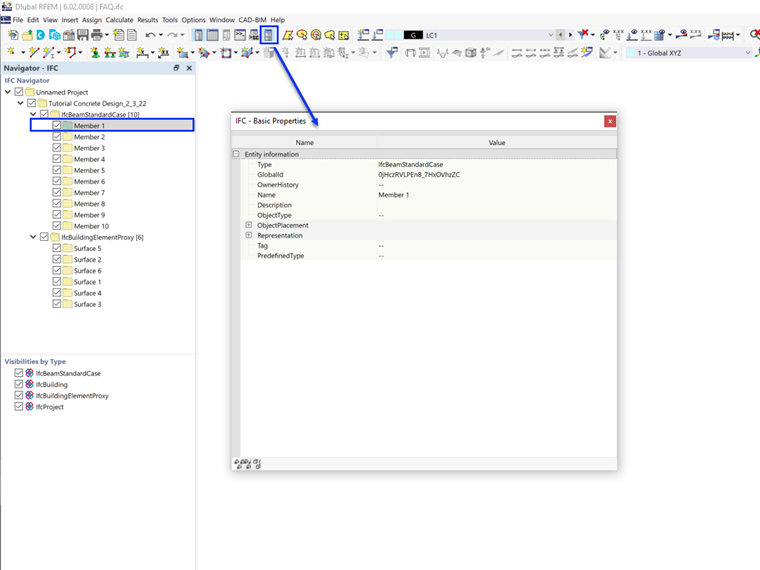

Die Tabelle Objekteigenschaften enthält Informationen über bestimmte importierte Dateien, wie z.B. IFC-Dateien. Wenn Sie den Ordner im IFC-Navigator auswählen, werden die relevanten Informationen entsprechend angezeigt.
Welche Funktion hat die Tabelle ''Objekteigenschaften''?
Welche Funktion hat die Tabelle Objekteigenschaften?
