Dlubal názvy materiálů a průřezů pro konverzi do programů Revit, Tekla, Grasshopper

Kde najdu kompletní označení materiálů a průřezů Dlubal? Potřebuji ho pro převod při výměně dat s jinými programy.

Odpověď:

Při výměně dat mezi programem RFEM a jinými programy (např. Revit, Tekla, Grasshopper) je třeba zadat úplný Dlubal název materiálu nebo průřezu. Tak se v Dlubal databázi materiálů a průřezů přehledně přiřadí označení a příslušná norma.

Úplné názvy materiálů nebo průřezů lze zobrazit v nabídce CAD-BIM programu RFEM pomocí volby Otevřít převodní tabulky.

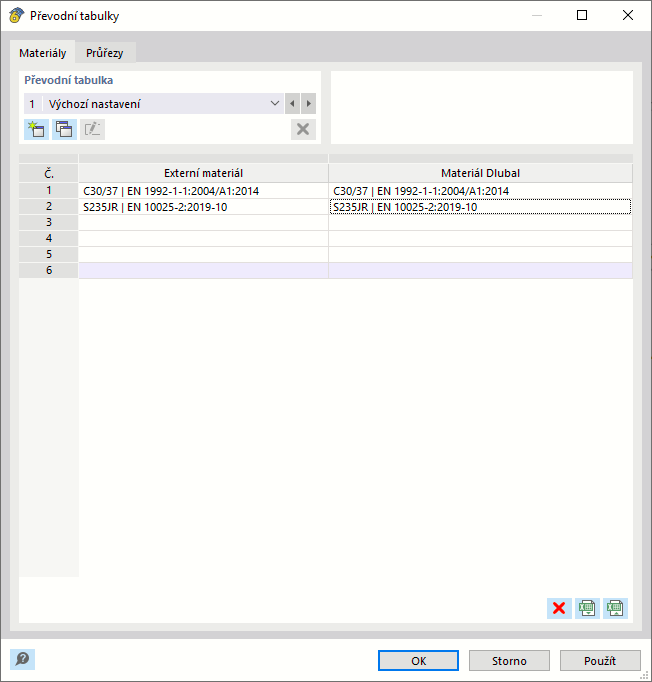

Otevřít převodní tabulky s úplnými názvy materiálů nebo průřezů v programu RFEM

Z těchto tabulek lze pro příslušný převod převzít Dlubal označení materiálů a průřezů.

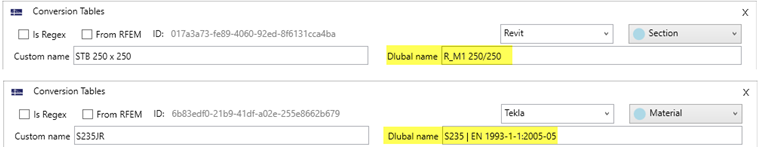

Dlubal název materiálu a průřezu v převodních tabulkách Revit a Tekla

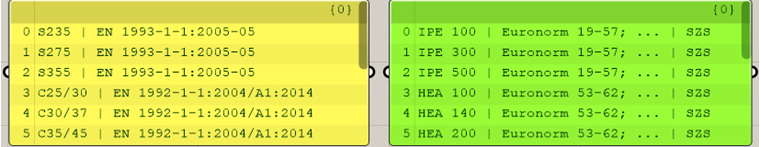

Dlubal název materiálu a průřezu v Grasshopperu

Pokud mají být názvy materiálů a průřezů importovány z existujícího modelu, je možné v Možnostech programu - Zobrazit nastavit Úplný popis průřezů a materiálů.

Úplný popis materiálu a průřezu

Převodní tabulky

Autor

Pan Sivolgin pracuje na vývoji produktů v oblasti rozhraní.
