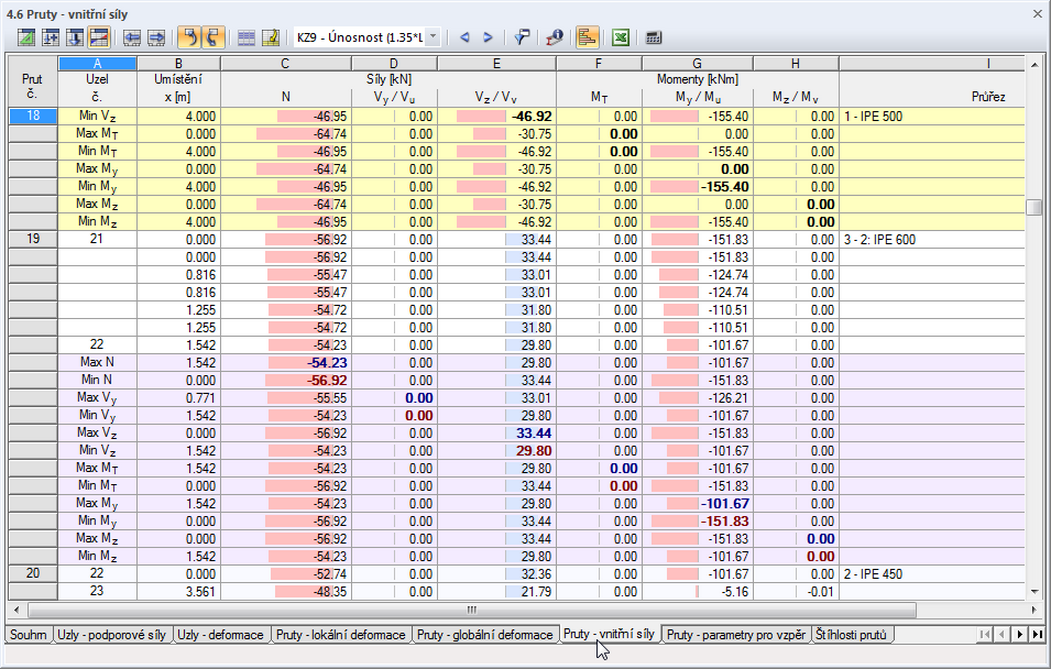

V tabulkách výsledků je barevně znázorněno, zda jsou vnitřní síly kladné nebo záporné, a jejich porovnání s extrémními hodnotami. Tabulky výsledků návrhových modulů využívají stupnice barev k zobrazení odpovídajících využití. Tímto způsobem vidíte rozhodující návrhová místa na první pohled.
Barevné znázornění vnitřních sil
