Dotaz:

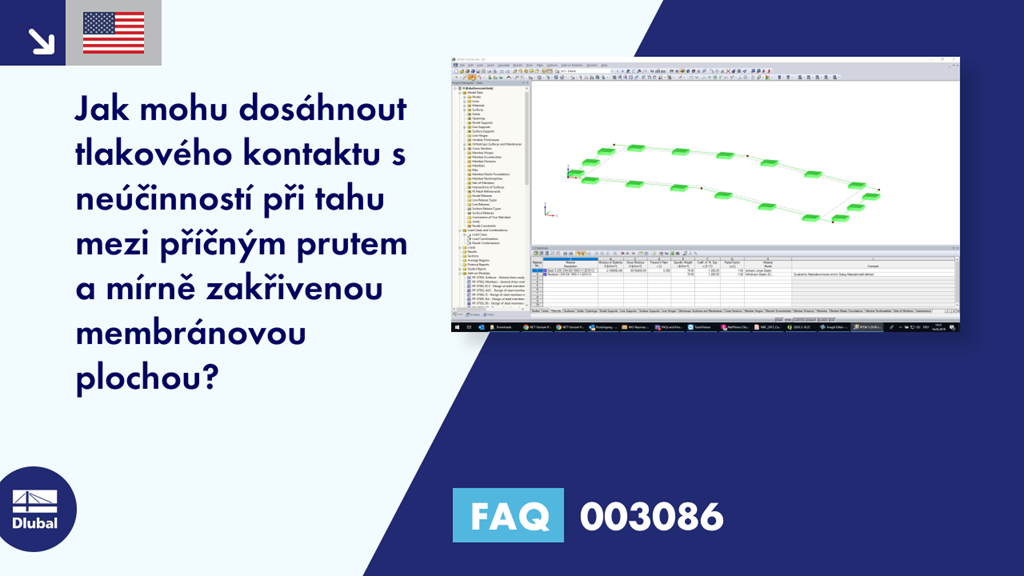

Jak mohu dosáhnout tlakového kontaktu s neúčinností při tahu mezi příčným prutem a mírně zakřivenou membránovou plochou?
Odpověď:
Nelineární kontakt mezi příčným prutem a membránou může být proveden sadou prutových prvků mezi prutem a plochou. To vyžaduje, aby prut excentricky ležel v rovině výslednice tlakové síly, která je výsledkem působení membrány, a spojovací linie membránového spoje. Geometrická vzdálenost mezi prutem a membránou musí být v souladu s fyzickou vzdáleností mezi osou prutu a membránovým spojem.
Aby vazba rovnoměrně probíhala přes celou délku spojení, je nutné zajistit jednotné uspořádání se stejným počtem uzlů sítě KP na ose prutu a na promítané kontaktní linii na povrchu membrány. Tohoto rozdělení a orientace uzlů sítě konečných prvků se dosahuje odpovídajícím umístěním topologických uzlů na ose prutu a příslušné kontaktní linie na ploše. V takovém případě by vzdálenost topologických uzlů měla být zvolena odpovídajícím způsobem podle šířky ok sítě přiléhající membránové plochy.
Vazba samotná musí být provedena pomocí tuhého prutu s nelineární neúčinností při působení tlakové síly mezi vznikajícími páry uzlů. Uvedenou nelinearitu je v tomto případě nutné nahradit nelinearitou prutu typu "Neúčinnost při tahu". Připojení tuhého prutu je v oblasti excentrického prutu plně kompatibilní (tuhé) a mělo by být provedeno s volným posuvným kloubem v ose y/z lokálně vztaženým k ose tuhého prutu v oblasti membrány.
Na základě zvolené nelinearity a orientace výslednice tlakové síly ve spojení s posuvným kloubem může tento model kontaktu přenášet na připojený příčný nosník pouze tlakové síly. Při zatížení sáním se komponenty vazby stávají neúčinnými a membrána se volně pohybuje od příčného nosníku.
