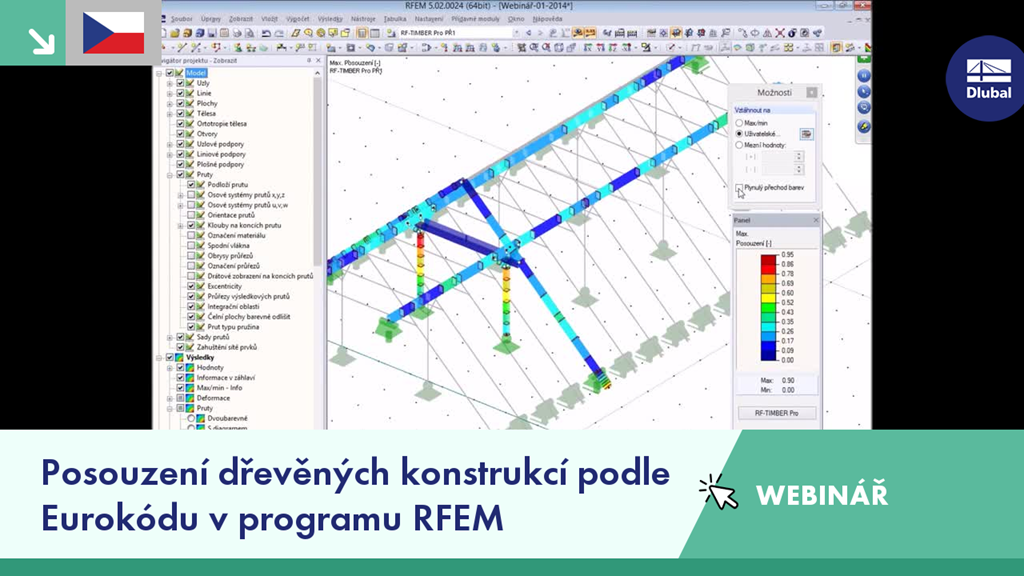

Webinář - Posouzení dřevěných konstrukcí podle Eurokódu v programu RFEM
Máte nějaké otázky?
Délka: 00:00:52 min
Délka: 01:00:46 min
Délka: 00:00:56 min
Délka: 00:00:00 min
Délka: 00:00:00 min
Funkce programu
Délka: 00:00:56 min
Délka: 00:40:46 min
Délka: 00:00:28 min
.png?mw=350&hash=22d4cc5696e7961e8d9ee2a7db1c2f74839b0477)
V zásadách navrhování konstrukcí se jako základní požadavky na konstrukci uvádí dostatečná únosnost, použitelnost a trvanlivost. Konstrukce musí být navrženy tak, aby nedošlo k jejich poškození v důsledku událostí, jako je například náraz vozidla.
Kromě stanovení zatížení je třeba zohlednit některé zvláštnosti spojené s kombinatorikou zatížení při posouzení dřevěných konstrukcí. Na rozdíl od ocelových konstrukcí, kde největší zatížení vyplývá ze všech nepříznivých účinků, u dřevěných konstrukcí závisí hodnoty pevnosti na době trvání zatížení a vlhkosti dřeva. Při posouzení mezního stavu použitelnosti je třeba zohlednit také speciální charakteristiky. V následujícím příspěvku se podíváme na to, jaký vliv mají na posouzení dřevěných prvků a jak je to možné v programech RSTAB a RFEM.
V Německu upravuje zatížení větrem DIN EN 1991-1-4 s národní přílohou DIN EN 1991-1-4/NA. Norma platí pro inženýrské stavby do nadmořské výšky 300 m.
V Německu upravuje zatížení sněhem DIN EN 1991-1-3 s národní přílohou DIN EN 1991-1-3/NA. Das Normpaket gilt für Hoch- und Ingenieurbauwerke in einer Höhe bis 1.500 m über Meeresniveau.
Typ tloušťky "Nosníkový panel" umožňuje modelovat dřevěné deskové prvky ve 3D prostoru. Stačí zadat geometrii plochy a dřevěné deskové prvky se vygenerují na základě interního prutovo-plošného konstruktu, včetně simulace poddajnosti spoje.
Máte možnost posoudit plochy na požární odolnost metodou redukovaného průřezu. Redukuje se tloušťka plochy. Posuzovat lze všechny dřevěné materiály, které byly schváleny k posouzení.
U křížem lepeného dřeva lze v závislosti na typu lepidla zvolit, zda mohou jednotlivé zuhelnatělé části vrstev odpadávat, a je proto třeba počítat v některých oblastech se zvýšeným odhoříváním.
.png?mw=512&hash=4e74affa9ad0c7b703151c5085ac9b8e59171c23)
V databázi skladeb vrstev jsou k dispozici následující výrobci křížem lepeného dřeva:
- Binderholz (USA)
- KLH (USA, CAN)
- Kalesnikoff (USA, CAN)
- Nordic Structures (USA, CAN)
- Mercer Mass Timber
- SmartLam
- Sterling Structural
- Skladby, které jsou uvedeny v edici Lignatec 32 "Křížem lepené dřevo švýcarské výroby"
Načtením skladby z databáze skladeb vrstev se vám automaticky převezmou všechny příslušné parametry. Databáze se pro vás neustále rozšiřuje.
