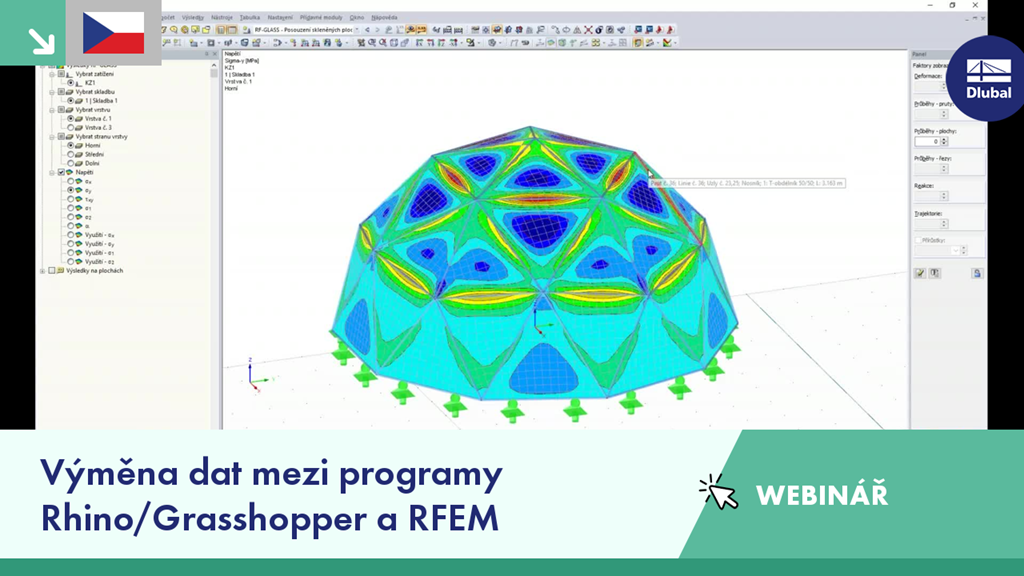

Výměna dat mezi programy Rhino/Grasshopper a RFEM

Rozhraní na Autodesk Revit se nainstaluje automaticky během instalace programu RFEM 5 nebo RSTAB 8. Dodatečná instalace plugin modulu je možná spuštěním souboru DLInstaller.exe.

V době technologie BIM nabývá výměna dat mezi různými oblastmi projektování na významu. Vzhledem k tomu, že každý software má vlastní specifikaci pro popisy průřezů a materiálů, nabízejí programy RFEM a RSTAB převodní tabulky (mapovací soubor).

Programy RFEM a RSTAB nabízejí prostřednictvím souborů ISM (ISM = Integrated Structural Modeling) zajímavou možnost pro výměnu dat. Pokud je model exportován v tomto datovém formátu, můžeme ho prohlížet a analyzovat pomocí bezplatného ISM prohlížeče společnosti Bentley.

Spolehněte se na programy Dlubal i ve větrných podmínkách. Programy RFEM a RSTAB nabízejí speciální rozhraní pro export modelů (tj. konstrukcí definovaných pomocí prutů a ploch) do programu RWIND 2. Pomocí příslušných úhlů okolo svislé osy modelu v něm určíte směry větru, které se mají pro váš projekt analyzovat. Kromě toho se na základě větrné normy stanoví profil větru závislý na nadmořské výšce a profil intenzity turbulence. Výsledkem těchto zadání jsou v závislosti na úhlu určité zatěžovací stavy. K tomu nám poslouží globálně uložené parametry proudění, vlastnosti modelu turbulence a iterační parametry. Tyto zatěžovací stavy lze v prostředí RWIND 2 částečně upravit pomocí modelů terénu nebo prostředí z vektorové grafiky STL.

Alternativně lze program RWIND 2 spustit také ručně a bez použití rozhraní v programu RFEM nebo RSTAB. V tomto případě jsou konstrukce a prostředí terénu v programu modelovány přímo pomocí importovaných souborů STL a VTP. Zatížení větrem v závislosti na výšce a další údaje z oblasti mechaniky proudění lze definovat přímo v programu RWIND 2.

RWIND 2 je díky své mnohostranné použitelnosti vždy k dispozici, aby vás podpořil při vašich individuálních projektech.

Pracujte na svých modelech pomocí efektivních a přesných výpočtů v digitálním větrném tunelu. RWIND 2 používá numerický CFD model (Computational Fluid Dynamics) pro simulaci proudění větru okolo objektů. Na základě simulace se vygenerují specifická zatížení větrem pro RFEM nebo RSTAB.

RWIND 2 provádí tuto simulaci pomocí 3D objemové sítě. Program nabízí automatické vytváření sítě; Pomocí několika parametrů lze snadno nastavit celkovou hustotu sítě a také lokální zahuštění sítě na modelu. Pro výpočet vzdušných proudů a plošných tlaků na modelu se používá numerický řešič pro nestlačitelné turbulentní proudění. Výsledky se pak extrapolují na váš model. RWIND 2 je navržen pro práci s různými numerickými řešiči.

V současnosti doporučujeme použít softwarový balíček OpenFOAM^®, který vykazuje velmi dobré výsledky v našich testech a je také často používaným nástrojem pro CFD simulace. Na vývoji alternativních numerických řešičů se pracuje.

Vždy sledujte své výsledky. Kromě výsledných zatěžovacích stavů v programu RFEM nebo RSTAB (viz níže) představují výsledky aerodynamické analýzy v programu RWIND 2 problém proudění jako celek:

• Tlak na povrchu tělesa
• Tlakové pole kolem geometrie tělesa
• Rychlostní pole kolem geometrie tělesa
• Vektory rychlosti kolem geometrie tělesa
• Linie proudění kolem geometrie tělesa
• Síly na tělesech vygenerovaných původně z prutových prvků
• Průběh konvergence
• Směr a velikost odporu tělesa proti proudění

Tyto výsledky se zobrazí v prostředí programu RWIND 2 a graficky se vyhodnotí. Výsledky proudění okolo geometrie konstrukce jsou v celkovém zobrazení poněkud nepřehledné, ale program má řešení. Aby byly výsledky přehledné, zobrazí se volně pohyblivé roviny řezu pro samostatné zobrazení 'výsledků těles' v jedné rovině. U 3D výsledku rozvětvených proudnic vám program kromě statického zobrazení nabídne také animované zobrazení ve formě pohyblivých linií nebo částic. Tato volba umožňuje znázornit proudění vzduchu jako dynamický účinek.
Všechny výsledky můžete exportovat jako obrázek nebo, speciálně pro animované výsledky, jako video.
