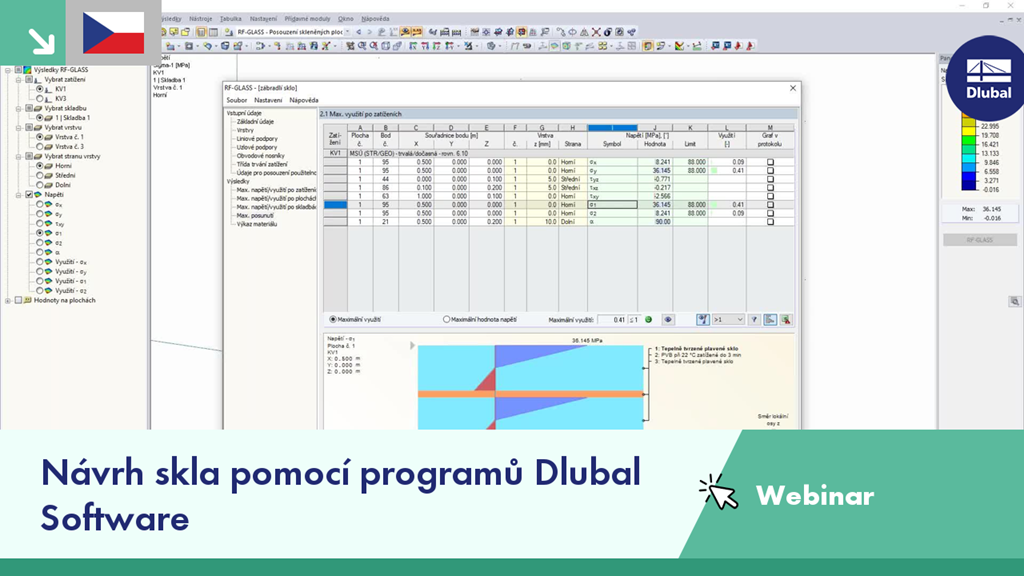

V tomto webináři předvádíme návrh tabulí z izolačního a vrstveného skla pomocí programů pro statické výpočty Dlubal Software.
Návrh skla pomocí programů Dlubal Software
Máte nějaké otázky?
Délka: 00:00:00 min
Délka: 00:00:22 min
Délka: 00:00:36 min
Délka: 00:00:22 min
Délka: 00:00:00 min
Délka: 00:00:00 min
Délka: 00:00:00 min
Délka: 00:00:00 min
.png?mw=350&hash=744ef4cb87267613ad6fa22fe7d54607ce60f3cc)
Dlubal_KohlA_]_LI.jpg?mw=350&hash=5e0bf8d59d91aaa767fa193a08a18d93cb2175d5)
Z architektonického hlediska se kladou na zábradlí neustále velmi vysoké požadavky, přičemž se obvykle vyžaduje vysoký stupeň průhlednosti. Skleněná zábradlí, u nichž nevidíme žádnou další rámovou konstrukci, přitom představují možné řešení.
Při modelování a navrhování skleněných tabulí v přídavném modulu RF‑GLASS máte dvě možnosti pro nastavení sítě konečných prvků.
Navrhování svislého izolačního skla vyžaduje přiřazení různého zatížení na jednotlivé vrstvy celého skleněného dílu. K tomu dochází například při současném působení zatížení větrem a zajištění proti pádu.
Chcete‑li pracovat ještě efektivněji, přídavný modul RF‑GLASS umožňuje vytvářet a ukládat různé, uživatelsky definované skladby vrstev, které lze zpětně později importovat nebo načíst v jiném projektu.
V případě globálního výpočtu se každé ploše přiřadí tuhost, která se vypočítá na základě zvolené skladby a geometrie skla. Výpočet pak probíhá podle deskové teorie. Zároveň je možné zvolit zohlednění smykového spřažení vrstev.
V případě lokálního výpočtu je k dispozici možnost 2D nebo 3D výpočtu. Dvourozměrný výpočet znamená, že jednovrstvé nebo vrstvené sklo je modelováno jako plocha, jejíž tloušťka se vypočítá na základě zvolené konstrukce a geometrie skla (pomocí teorie desek). Stejně jako v případě globálního výpočtu lze zohlednit smykové spřažení vrstev.
Při trojrozměrném výpočtu se v modelu použijí tělesa, která nahrazují každou vrstvu skladby. Výsledky jsou tak přesnější, ale výpočet může trvat déle.
Izolační skla můžeme modelovat pouze v případě lokálního typu výpočtu, kdy je sklo posuzováno samostatně. Vrstva plynu je vždy modelována jako těleso, a proto je nutné jednotlivé izolační skleněné části posuzovat nezávisle na okolní konstrukci. Při výpočtu a analýze třetího řádu se uvažuje zákon ideálního plynu (stavová tepelná rovnice ideálních plynů).
V přídavném modulu vyberte plochy, které se mají posoudit (např. pomocí funkce Vybrat). Geometrie skleněné tabule a zatížení se převezme z modelu v programu RFEM.
Poté je třeba rozhodnout, zda se má výpočet provést bez vlivu okolní konstrukce (lokální výpočet) nebo se zohledněním tohoto vlivu (globální výpočet). Pokud vyberete lokální výpočet, každá plocha vybraná pro posouzení se oddělí od modelu a spočítá se samostatně.
Globální výpočet zohledňuje celou konstrukci včetně zadaných skleněných tabulí. Veškeré údaje o skladbě skla a vlastnostech skla jednotlivých vrstev se zadávají ve vstupních tabulkách modulu RF-GLASS. Vybrat lze vrstvy typu sklo, fólie a plyn. Požadovaný materiál lze importovat přímo z databáze, která obsahuje velké množství materiálů.
Všechny parametry jednotlivých vrstev včetně jejich tloušťky lze upravovat. Kromě toho lze v modulu RF-GLASS vytvořit řadu skladeb, které umožňují posuzovat různé typy skel současně.
U izolačních skel lze pro analýzu zohlednit jak vnější zatížení, tak zatížení způsobené změnami teploty, atmosférického tlaku a nadmořské výšky. Modul vypočítá tato zatížení automaticky na základě parametrů klimatického zatížení. Pokud zvolíme typ výpočtu lokální, je třeba v modulu RF-GLASS definovat liniové podpory, uzlové podpory a hraniční pruty ploch. Tyto podpory a pruty se zohlední pouze v modulu RF-GLASS a nemají žádný vliv na model vytvořený v programu RFEM.
Po výpočtu se výsledky zobrazí v přehledně uspořádaných tabulkách výsledků. Maximální stupeň využití je tedy patrný na první pohled. Průběh napětí vzhledem k tloušťce skladby je zobrazen v grafice.
V přídavném modulu RF-GLASS se navíc zobrazí kusovník a v případě izolačního skla také tlak plynu. Výsledky je možné znázornit graficky na RFEM modelu.
Vstupní a výsledkové tabulky z modulu RF-GLASS včetně obrázků lze přidat do tiskového protokolu programu RFEM. Kromě toho je možné všechny tabulky exportovat do MS Excel.
- Posouzení jednovrstvého nebo vrstveného skla a plynového izolačního skla
- posouzení zakřivených skel
- Možnost výběru buď lokálního výpočtu bez zohlednění vlivu okolní konstrukce, nebo globálního výpočtu s ohledem na vliv celé konstrukce
- Výpočet mezních napětí podle DIN 18008:2010-12 nebo TRLV:2006-08
- Zařazení zatížení do tříd trvání zatížení
- Rozsáhlá databáze materiálů obsahuje všechny běžné typy skla, fólií a plynů podle DIN 18008:2010-12, E DIN EN 13474 a předpisu TRLV:2006-08
- Volitelné zohlednění smykového spřažení vrstev
- Zohlednění klimatických zatížení
- Výpočet podle lineární statické analýzy nebo nelineární analýzy podle analýzy velkých deformací. analýzy
- Analýza napětí, posouzení mezního stavu únosnosti, posouzení mezního stavu použitelnosti
- Grafické zobrazení všech výsledků v programu RFEM
- Možnost filtrovat výsledky a stupnice barev v tabulkách výsledků
- Přímý export dat do MS Excel
Chtěl bych posoudit skleněnou tabuli se zatížením teplotou. Zobrazí mi zpráva, že zatěžovací stav obsahuje typy zatížení na plochu "Teplota", které se nepřenášejí do vytvořeného dočasného modelu. Jak mohu zohlednit zatížení teplotou?
Jak je možné v přídavném modulu RF-GLASS stanovit tuhost spřažení?
Existují programy nebo přídavné moduly speciálně určené pro skleněné konstrukce?
Jaká metoda výpočtu se používá pro izolační sklo?
Je možné posoudit izolační sklo pomocí přídavného modulu RF-GLASS?
Má aktivace dílčího součinitele spolehlivosti GammaM vliv na výpočet v modulu RF-GLASS?
