Posouzení ocelové konstrukce
}
© Huana Engineering Consulting (Beijing) Co., Ltd.
Použitelnost
Posouzení ocelových konstrukcí | Mezní stav použitelnosti | Výkonové charakteristiky
- Výpočet průhybů a porovnání s normativními nebo ručně upravenými mezními hodnotami
- Zohlednění předpětí při výpočtu průhybů
- Různé mezní hodnoty podle typu návrhové situace jsou možné
- Ruční úprava referenčních délek a segmentace podle směru
- Výpočet průhybů ve vztahu k původnímu systému nebo deformovanému systému
- Další podrobná ověření podle zvolené návrhové normy (např. omezení dýchání plátů podle EN 1993-2)
- Integrovaný grafický výstup výsledků v RFEM/RSTAB, např. využití mezní hodnoty nebo deformace či průhyb
- Plná integrace výstupu do tiskového protokolu programu RFEM/RSTAB
Posouzení ocelových konstrukcí | Použitelnost | Zadání
V programu RFEM/RSTAB máte možnost vygenerovat a následně vypočítat kombinace zatížení nebo kombinace výsledků potřebné pro mezní stav použitelnosti. Tyto návrhové situace vyberte v addonu Posouzení ocelových konstrukcí pro posouzení průhybu. Vypočítané hodnoty deformací se spočítají v každém místě prutu nebo plochy v závislosti na nadvýšení a vztažném systému. Nakonec je možné tyto hodnoty deformací porovnat s mezními hodnotami.

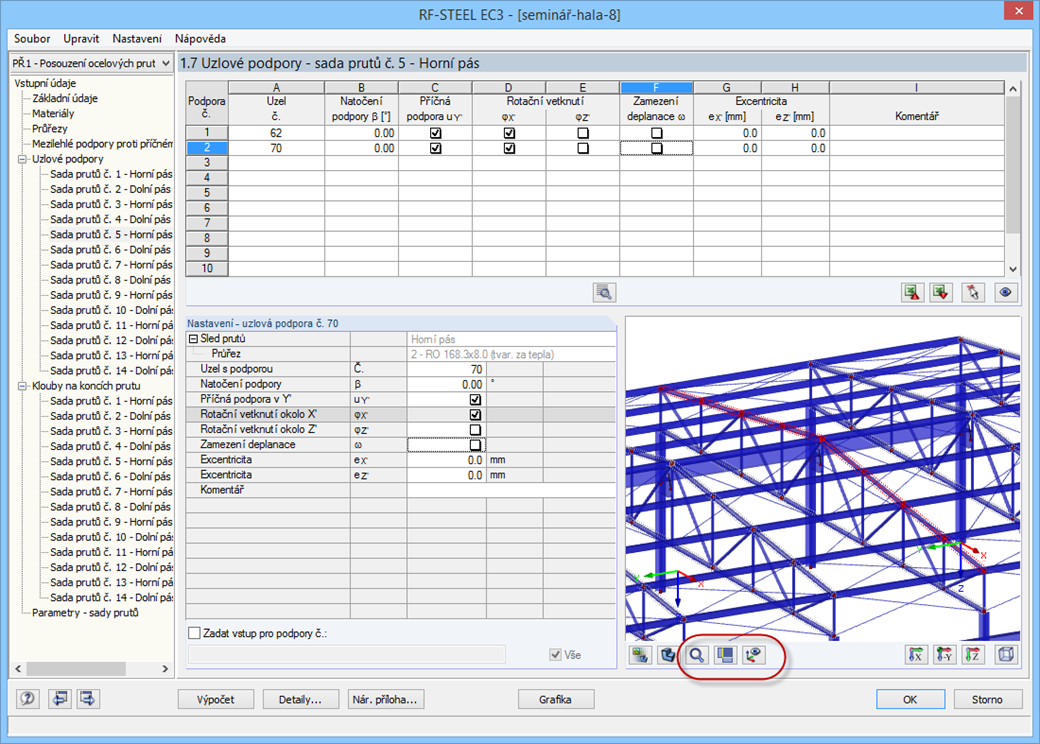

Věděli jste, že…? Mezní hodnoty deformací můžete v konfiguraci mezního stavu použitelnosti nastavit individuálně pro jednotlivé konstrukční prvky. Jako dovolenou mezní hodnotu definujte maximální deformaci v závislosti na referenční délce. Zadáním návrhových podpor můžete jednotlivé konstrukční prvky segmentovat, takže pak lze automaticky stanovit odpovídající referenční délku pro každý směr posouzení.
Na základě polohy přiřazených návrhových podpor se automaticky rozliší nosníky a konzoly, takže se může stanovit mezní hodnota odpovídajícím způsobem.
Posouzení ocelových konstrukcí | Použitelnost | Výsledky

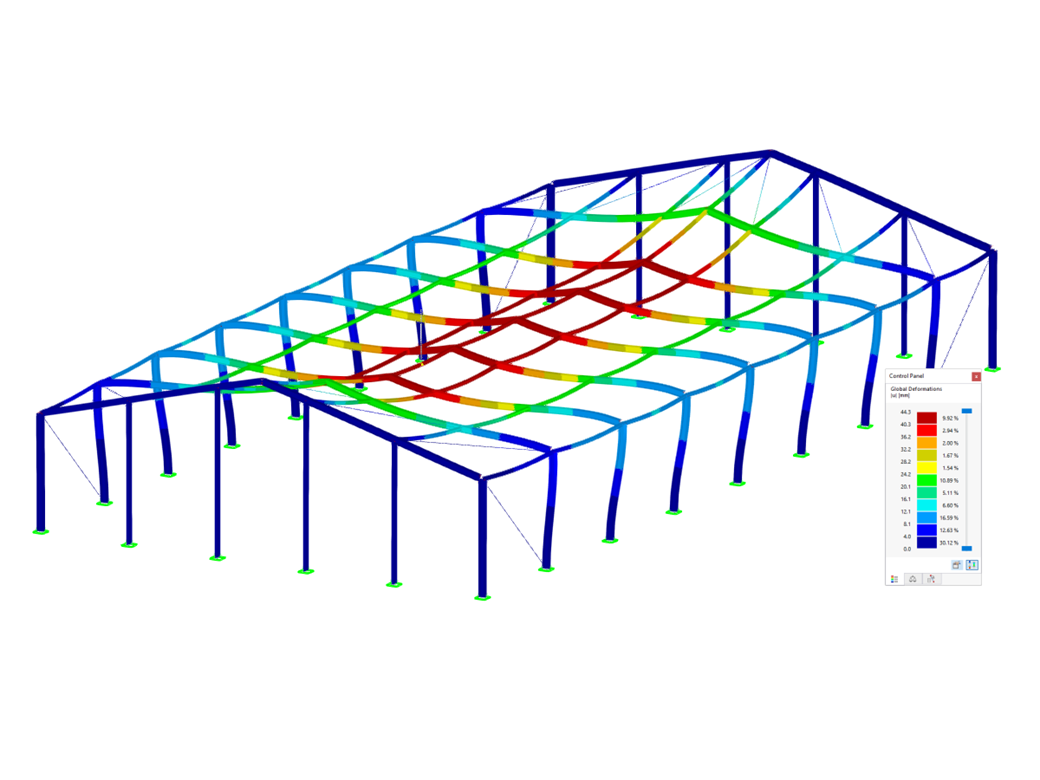

Posouzení mezního stavu použitelnosti naleznete ve výsledkových tabulkách addonu Posouzení ocelových konstrukcí. Výsledky posouzení můžete zobrazit se všemi detaily v každém místě posuzovaných prutů nebo ploch. Kromě toho máte k dispozici grafiky s průběhy výsledků využití. Získáte tak dobrý přehled.
Dále můžete všechny výsledkové tabulky a obrázky integrovat do globálního tiskového protokolu programu RFEM/RSTAB jako součást výsledků Posouzení ocelových konstrukcí. Deformace celé konstrukce můžete zobrazit a dokumentovat v rámci funkcí programu RFEM/RSTAB nezávisle na addonu.
