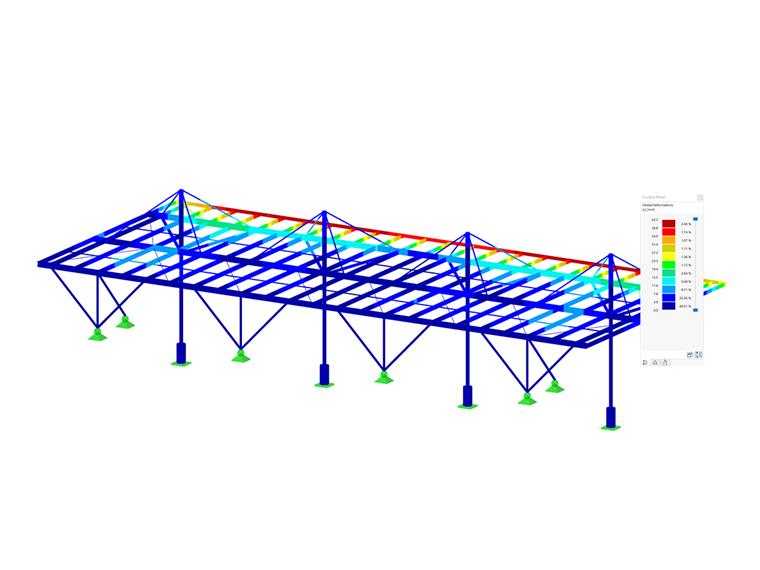

RFEM 6 / RSTAB 9 | Posouzení ocelových konstrukcí

Pokud na horní pásnici leží betonová deska, funguje jako příčná podpora (spřažená konstrukce) a zabraňuje problémům se stabilitou při klopení. Pokud je ohybový moment záporný, je dolní pásnice namáhána v tlaku a horní pásnice v tahu. Pokud není příčné podepření dostatečné z důvodu tuhosti stojiny, je v tomto případě úhel mezi dolní pásnicí a linií řezu stojiny proměnný, takže vznikne možnost distorzního boulení dolního pásnice.

V addonu Posouzení ocelových konstrukcí posuzujete ocelové konstrukční prvky pro případ požáru jednoduchými metodami posouzení podle Eurokódu 3. Teplotu konstrukčního prvku v době posouzení lze stanovit automaticky podle teplotních křivek uvedených v normě. Kromě zohlednění protipožárního opláštění můžete zohlednit také příznivé vlastnosti žárového zinkování.

Americký institut pro ocelové vazníky (Steel Joist Institute - SJI) nedávno vytvořil tabulky pro virtuální ocelové vazníky, které umožňují stanovovat průřezové charakteristiky ocelových vazníků (Open Web Steel Joist). Tyto virtuální vazníky jsou charakterizovány jako ekvivalentní nosníky s širokou pásnicí, které dobře aproximují oblast pásu vazníku, účinný moment setrvačnosti a tíhu. Virtuální ocelové vazníky jsou k dispozici také v databázi průřezů RFEM a RSTAB.

V addonu Posouzení ocelových konstrukcí můžete provádět posouzení stability a průřezu profilů tvarovaných za studena podle EN 1993-1-3, článků 6.1.2 - 6.1.5 a 6.1.8 - 6.1.10.

K názornému videu

V programu RFEM 6 je nyní k dispozici posouzení ocelových prutů tvarovaných za studena podle AISI S100-16 / CSA S136-16. Posouzení lze aktivovat zvolením normy „AISC 360“ nebo „CSA S16“ pro addon Posouzení ocelových konstrukcí. „AISI S100“ nebo „CSA S136“ jsou pak automaticky vybrány pro posouzení oceli tvarované za studena.

Pro výpočet pružného vzpěrného zatížení prutu používá RFEM přímou pevnostní metodu (DSM). Přímá pevnostní metoda nabízí dva typy řešení, numerické (metoda konečných pásů) a analytické (specifikace). Charakteristickou křivku (signaturu) FSM a tvary vybočení lze zobrazit v dialogu pro Průřezy.

V programu RFEM 6 jsou k dispozici nové ocelové profily podle nejnovější příručky CISC (12. vydání). Průřezy se zobrazují v databázi Normované. Ve filtru vyberte jako oblast „Kanada“ a jako normu „CISC 12“. Alternativně lze název průřezu zadat přímo do vyhledávacího pole v dolní části dialogu.
