RF-GLASS

RF-GLASS počítá deformace a napětí libovolně tvarovaných a zakřivených skleněných ploch. S jeho pomocí lze v modulu vytvořit všechny typy skel; tedy nejen skla jednovrstvá, ale také skla vrstvená a izolační.

K dispozici je vám rozsáhlá databáze materiálů se všemi běžnými typy skel, fólií a plynů.

Posouzení jednovrstvého, vrstveného či izolačního skla

Celkový počet: 4

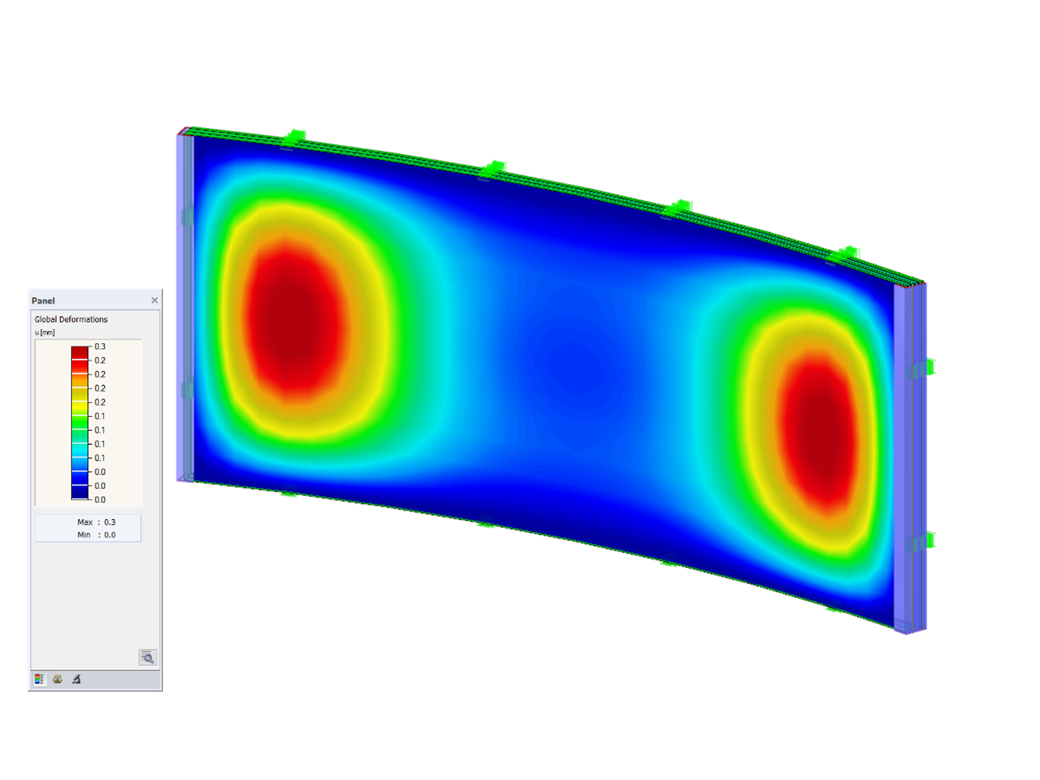

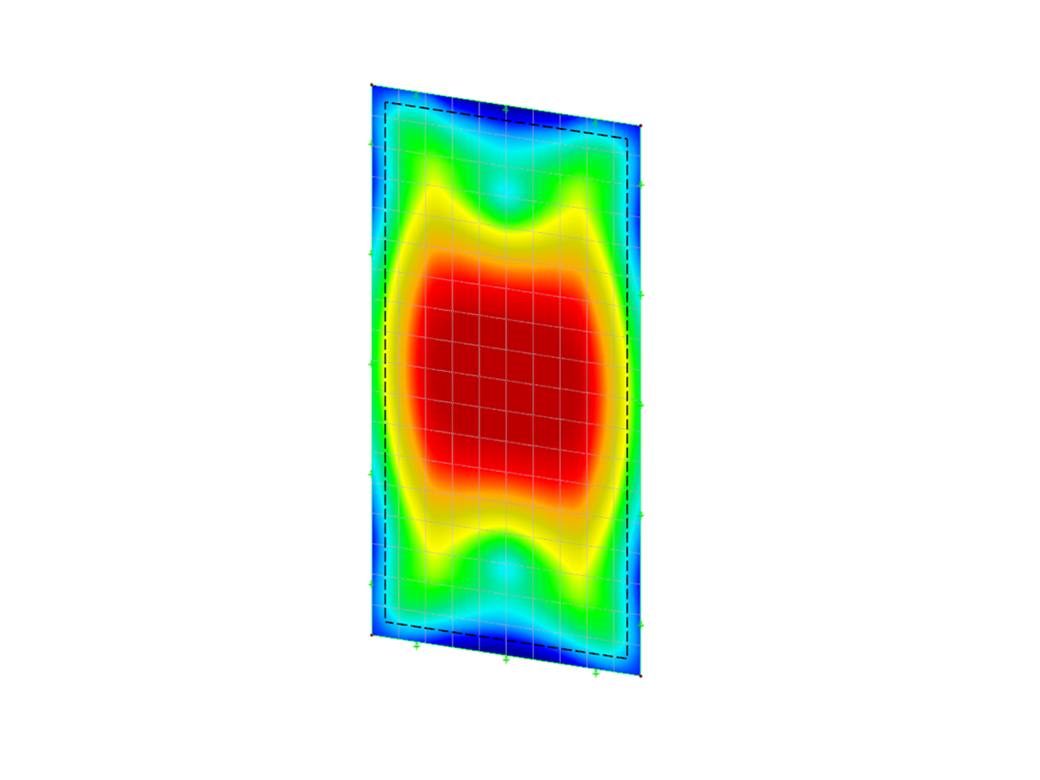

Přídavný modul RF-GLASS pro RFEM | Analýza a posouzení skleněných ploch

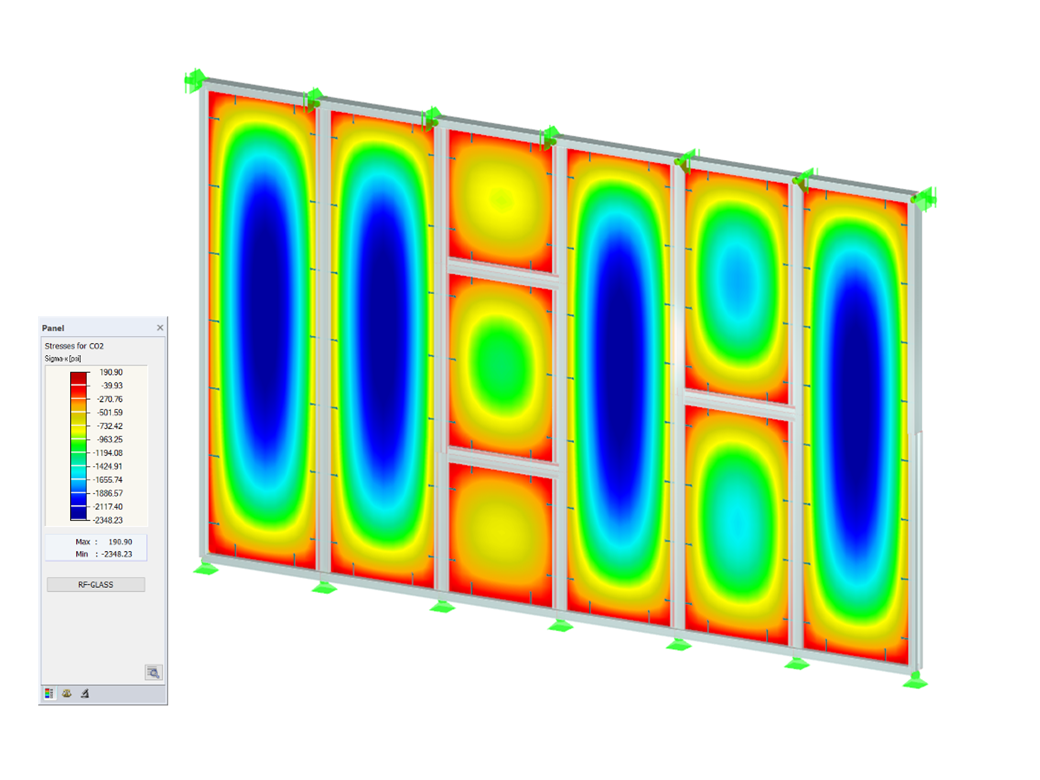

Design of Structural Glass Systems in RFEM

RF-GLASS | Základní funkce

Posouzení jednovrstvého nebo vrstveného skla a plynového izolačního skla
posouzení zakřivených skel
Možnost vyběru mezi lokálním výpočtem, který nezohledňuje vliv okolní konstrukce, a globálním výpočtem, který uvažuje vliv celé konstrukce
Výpočet mezních napětí podle DIN 18008:2010-12 nebo TRLV:2006-08
Zařazení zatížení do tříd trvání zatížení
Rozsáhlá databáze materiálů včetně všech typů běžného skla, fólií a plynů podle norem DIN 18008:2010-12, E DIN EN 13474 a předpisu TRLV:2006-08
Volitelné zohlednění smykového spřažení vrstev
Zohlednění klimatických zatížení
Výpočet podle lineární statické analýzy nebo nelineární analýzy podle analýzy velkých deformací. analýzy
Analýza napětí, posouzení mezního stavu únosnosti, posouzení mezního stavu použitelnosti
Grafické zobrazení všech výsledků v programu RFEM
Možnost filtrování výsledků a barevné referenční stupnice v tabulkách výsledků
Přímý export dat do MS Excel

RF-GLASS | Údaje

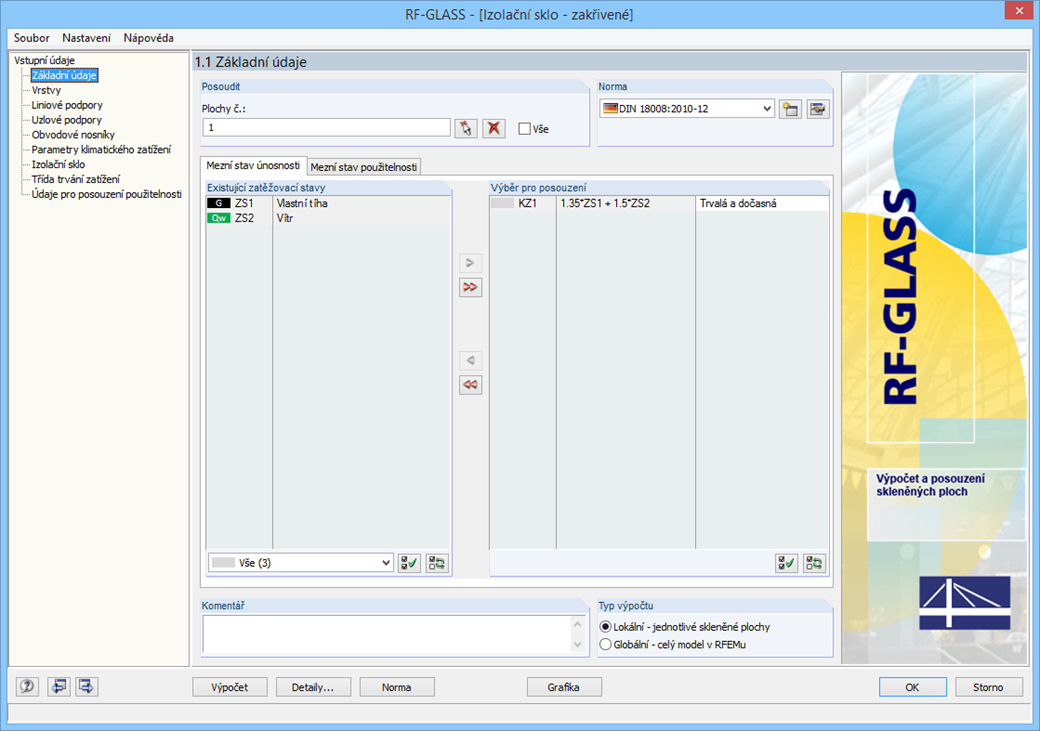

V přídavném modulu vyberte plochy, které se mají posoudit (např. pomocí funkce Vybrat). Geometrie skleněné tabule a zatížení se převezme z modelu v programu RFEM.

Poté je třeba rozhodnout, zda se má výpočet provést bez vlivu okolní konstrukce (lokální výpočet) nebo se zohledněním tohoto vlivu (globální výpočet). Pokud vybereme lokální typ výpočtu, všechny plochy vybrané pro posouzení se vyjmou z modelu a vypočítají se zvlášť.

Při globálním typu výpočtu se zohledňuje celá konstrukce včetně zadaných skleněných tabulí. Ve vstupních oknech modulu RF-GLASS je možné definovat všechny údaje o skladbě skla a charakteristikách jednotlivých vrstev. K dispozici jsou vrstvy typu sklo, fólie a plyn. Požadovaný materiál lze importovat přímo z databáze, která obsahuje velké množství materiálů.

Všechny parametry jednotlivých vrstev včetně jejich tloušťky je možné upravit. V přídavném modulu RF-GLASS lze také vytvořit řadu různých skladeb, a tím posoudit různé typy skel najednou.

Při posouzení izolačních skel je možné zohlednit nejen vnější zatížení, ale i zatížení způsobené změnou teploty, atmosférického tlaku a nadmořské výšky. Modul vypočítá tato zatížení automaticky na základě parametrů klimatického zatížení. Pokud zvolíme lokální typ výpočtu, je třeba v modulu RF-GLASS definovat liniové podpory, uzlové podpory a obvodové nosníky těchto ploch. Tyto podpory a nosníky se zohlední pouze v modulu RF-GLASS a nemají žádný vliv na model vytvořený v hlavním programu RFEM.

RF-GLASS | Výpočet

V případě globálního výpočtu se každé ploše přiřadí tuhost, která se vypočítá na základě zvolené skladby a geometrie skla. Výpočet pak probíhá podle deskové teorie. Zároveň je možné zvolit zohlednění smykového spřažení vrstev.

V případě lokálního výpočtu je k dispozici možnost 2D nebo 3D výpočtu. Dvourozměrný výpočet znamená, že jednovrstvé nebo vrstvené sklo je modelováno jako plocha, jejíž tloušťka se vypočítá na základě zvolené konstrukce a geometrie skla (pomocí teorie desek). Stejně jako v případě globálního výpočtu lze zohlednit smykové spřažení vrstev.

Při trojrozměrném výpočtu se v modelu použijí tělesa, která nahrazují každou vrstvu skladby. Výsledky jsou tak přesnější, ale výpočet může trvat déle.

Izolační skla můžeme modelovat pouze v případě lokálního typu výpočtu, kdy je sklo posuzováno samostatně. Vrstva plynu je vždy modelována jako těleso, a proto je nutné jednotlivé izolační skleněné části posuzovat nezávisle na okolní konstrukci. Při výpočtu a analýze třetího řádu se uvažuje zákon ideálního plynu (stavová tepelná rovnice ideálních plynů).

RF-GLASS | Výsledky

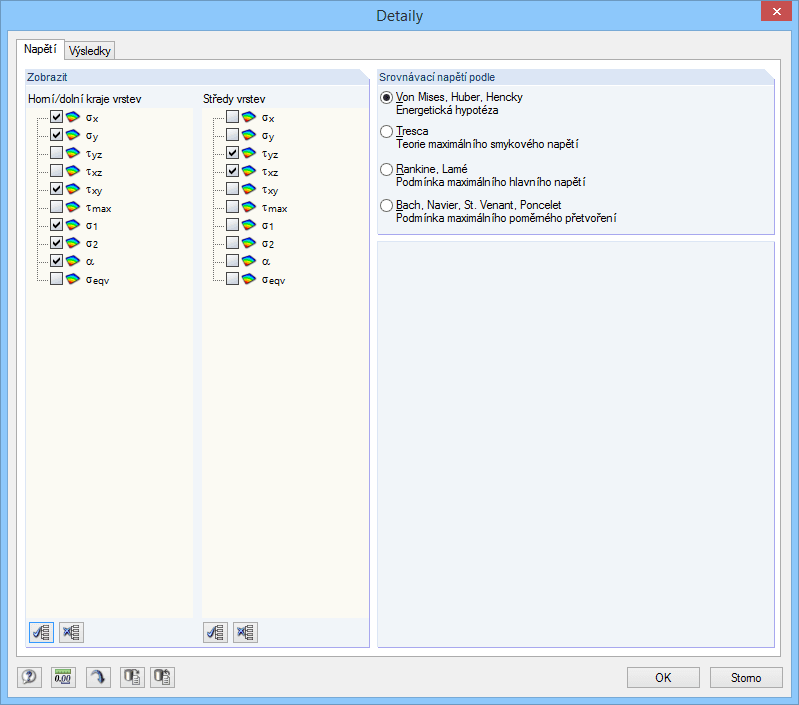

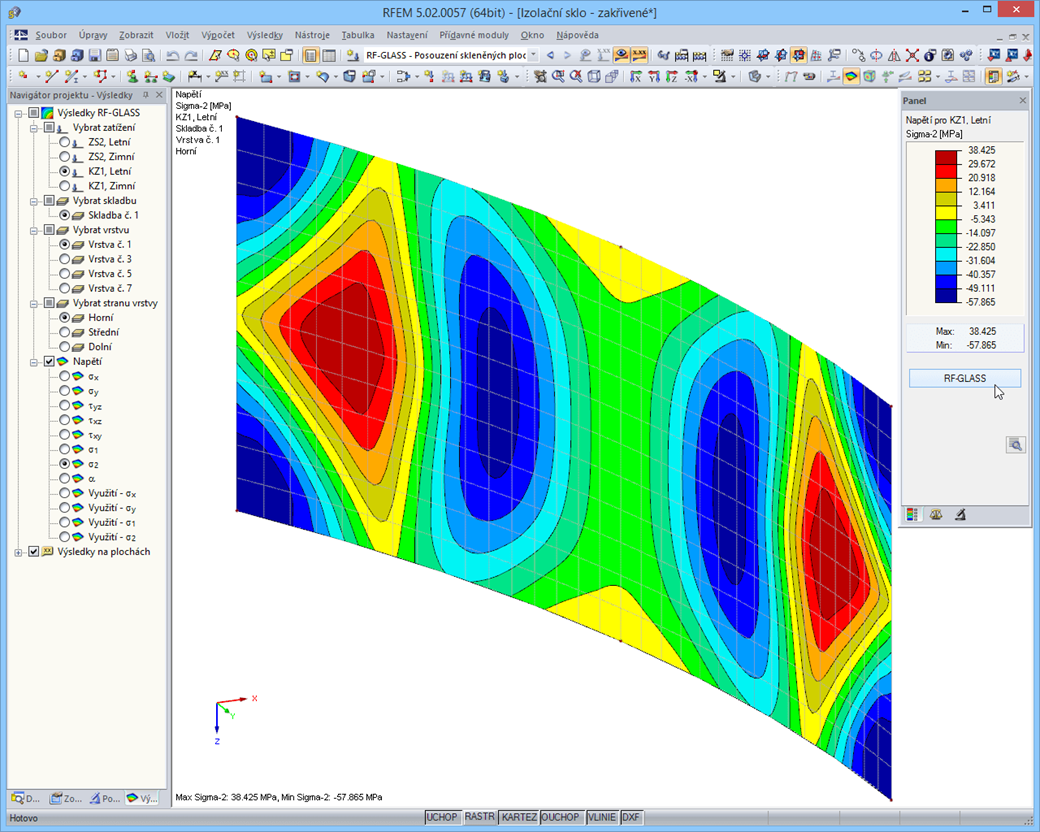

Po výpočtu se výsledky zobrazí v přehledně uspořádaných tabulkách výsledků. Maximální stupeň využití je tedy patrný na první pohled. Průběh napětí vzhledem k tloušťce skladby je zobrazen v grafice.

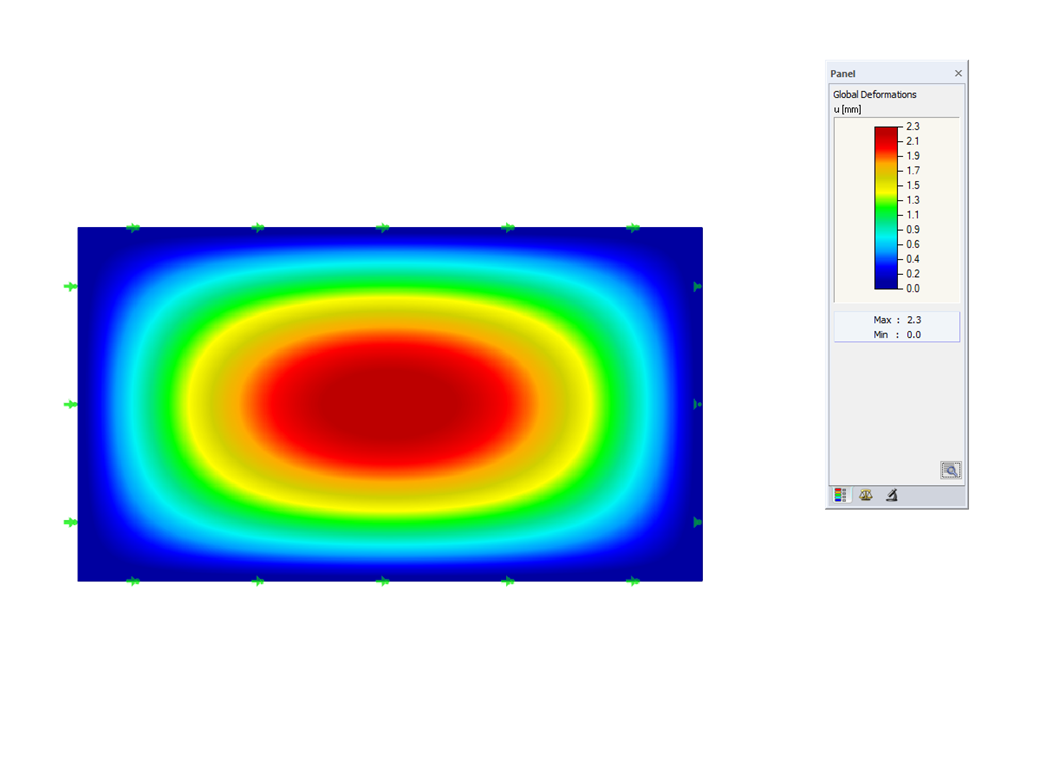

V přídavném modulu RF-GLASS se navíc zobrazí kusovník a v případě izolačního skla také tlak plynu. Výsledky je možné znázornit graficky na RFEM modelu.

Vstupní a výsledkové tabulky z modulu RF-GLASS včetně obrázků lze přidat do tiskového protokolu programu RFEM. Kromě toho je možné všechny tabulky exportovat do MS Excel.
