Posouzení trojkloubových dřevěných rámů se zubovitými spoji

Samostatný program RX-TIMBER Frame slouží k posouzení rámových nosníků na mezní stav únosnosti a mezní stav použitelnosti podle EN 1995‑1‑1 (Eurokód 5).

Posouzení lze volitelně provést podle normy DIN 1052:2008‑12. Dále je možné posouzení požární odolnosti podle EN 1995‑1‑2 nebo DIN 4102, část 22.

  1. Základní vlastnosti

    • Posouzení následujících geometrických tvarů:
      • Symetrický / nesymetrický rám
      • Poloviční rám
      • Rám se sloupy s vnitřním nebo vnějším náběhem
      • Rám s mezikusem nebo bez mezikusu
    • Směr lamel lze definovat rovnoběžně s vnitřní nebo vnější hranou
    • V normě EC 5 (EN 1995) jsou aktuálně k dispozici následující národní přílohy:
      •  ČSN EN 1995-1-1:2009-07 (Česká republika)
      •  STN EN 1995-1-1/NA:2008-12 (Slovensko)
      • Belgium NBN EN 1995-1-1/ANB:2012-07 (Belgie)
      •  DK EN 1995-1-1/NA:2011-12 (Dánsko)
      •  SFS EN 1995-1-1/NA:2007-11 (Finsko)
      •  NF EN 1995-1-1/NA:2010-05 (Francie)
      •  UNI EN 1995-1-1/NA:2010-09 (Itálie)
      •  DIN EN 1995-1-1/NA:2013-08 (Německo)
      •  NEN EN 1995-1-1/NB:2007-11 (Nizozemsko)
      •  PN EN 1995-1-1/NA:2010-09 (Polsko)
      •  ÖNORM B 1995-1-1:2015-06 (Rakousko)
      •  SIST EN 1995-1-1/A101:2006-03 (Slovinsko)
      • United Kingdom BS EN 1995-1-1 2009-10 (Spojené království)
      •  SS EN 1995-1-1 (Švédsko)
    • Snadné zadání geometrie s doprovodnými grafikami
    • Automatické generování zatížení větrem a sněhem
    • Automatické vytvoření potřebných kombinací zatěžovacích stavů pro posouzení mezního stavu únosnosti, mezního stavu použitelnosti a požární odolnosti
    • Možnost definice zatěžovacích stavů a působení zatížení
    • Rozsáhlá databáze materiálů pro obě normy
    • Možnost rozšíření databáze materiálů o libovolné materiály
    • Rozsáhlá databáze stálých zatížení
    • Zařazení konstrukce do třídy provozu a specifikace kategorií tříd provozu
    • Stanovení maximálního posouzení, podporových sil a deformací
    • Informační ikona zobrazující úspěšné nebo neúspěšné posouzení
    • Barevné referenční stupnice v tabulkách výsledků
    • Přímý export dat do MS Excel
    • Rozhraní DXF pro zhotovení výrobní dokumentace v CAD
    • Dostupné jazyky programu: čeština, němčina, angličtina, italština, španělština, francouzština, portugalština, polština a ruština
    • Ověřitelný tiskový protokol se všemi potřebnými posouzeními. Jako výstupní jazyk je k dispozici řada jazyků, například čeština, němčina, angličtina, francouzština, italština, španělština, ruština, polština, portugalština, nizozemština a jiné
  2. Údaje o geometrii

    Vstupní data

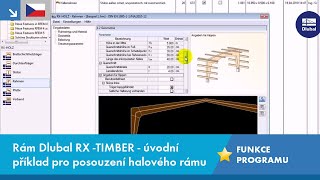

    Při modelování nosníku jsou k dispozici různé varianty. Zadání geometrie usnadňuje grafické znázornění. Úpravy se automaticky aktualizují. Základní rozměry a další geometrické údaje se zadávají ve vstupních tabulkách. Během vkládání vstupních dat program kontroluje předpoklady pro vytvoření nosníku podle příslušné normy. Nejdůležitější geometrické parametry se aktualizují a ihned zobrazí.

    Z databáze materiálů lze vybrat odpovídající třídu pevnosti dřevěného materiálu. Databáze obsahuje všechny druhy materiálů specifikované v EN 1995-1-1:2004 (EC 5) a vybraných národních přílohách pro lepené lamelové dřevo, listnaté a jehličnaté dřevo. Dále je možné databázi rozšířit o vlastní třídu pevnosti s uživatelsky definovanými vlastnostmi materiálu. Rovněž při zadávání stálých zatížení (například střešní konstrukce) lze využít velmi rozsáhlou, rozšiřitelnou databázi materiálů.

    Integrované generátory usnadňují vytváření různých zatěžovacích stavů pro zatížení větrem a sněhem. Informační tlačítko zobrazí mapy s větrnými a sněhovými oblastmi dané země. Příslušná zóna se vybere dvojitým kliknutím. Pro kontrolu zadaných údajů jsou zatěžovací stavy znázorněny graficky. Ruční zadání zatížení je rovněž možné. Zatížení se kombinují v automaticky generovaných kombinací zatěžovacích stavů pro posouzení mezního stavu únosnosti, mezního stavu použitelnosti a požární odolnosti. Vygenerované kombinace lze zohlednit při výpočtu a případně je upravit pomocí uživatelsky definovaných nastavení.

  3. Výpočet

    Posouzení

    V programu RX-TIMBER Frame lze definovat následující parametry výpočtu:

    • Prováděná posouzení:
      • Výběr požadovaných posouzení
      • Nastavení zobrazení podporových sil a deformací
      • Přizpůsobení doporučených mezních hodnot pro deformační analýzu
      • Volná definice parametrů pro posouzení požární odolnosti podle zjednodušené metody
      • Navýšení pevnosti v ohybu při namáhání ohybem ve směru lepených spár lamel

    Jednotlivé návrhové případy umožňují flexibilní posouzení vybraných účinků pro samostatné stabilitní analýzy. Způsob posouzení lze nastavit v řídicích parametrech výpočtu.

  4. Výsledky

    Výsledky

    Po skončení výpočtu se zobrazí výsledky posouzení včetně všech požadovaných mezihodnot, seřazené podle různých kritérií v přehledně uspořádaných tabulkách výsledků. Podrobný výkaz všech mezihodnot zajišťuje vysokou přehlednost všech posouzení. Ve zvláštním grafickém okně lze zobrazit průběhy vnitřních sil pro každé místo x na nosníku. Přitom je možné znázornit deformace i jednotlivé vnitřní síly.

    Podrobná posouzení a zvolené průběhy výsledků lze přidat do tiskového protokolu, který zajišťuje přehledně strukturovanou dokumentaci. Tiskový protokol může obsahovat také grafiky, popisky, náčrty a další náležitosti. Zároveň je možné individuálně vybrat jednotlivé údaje o posouzení, které se mají v tiskovém protokolu zobrazit.
