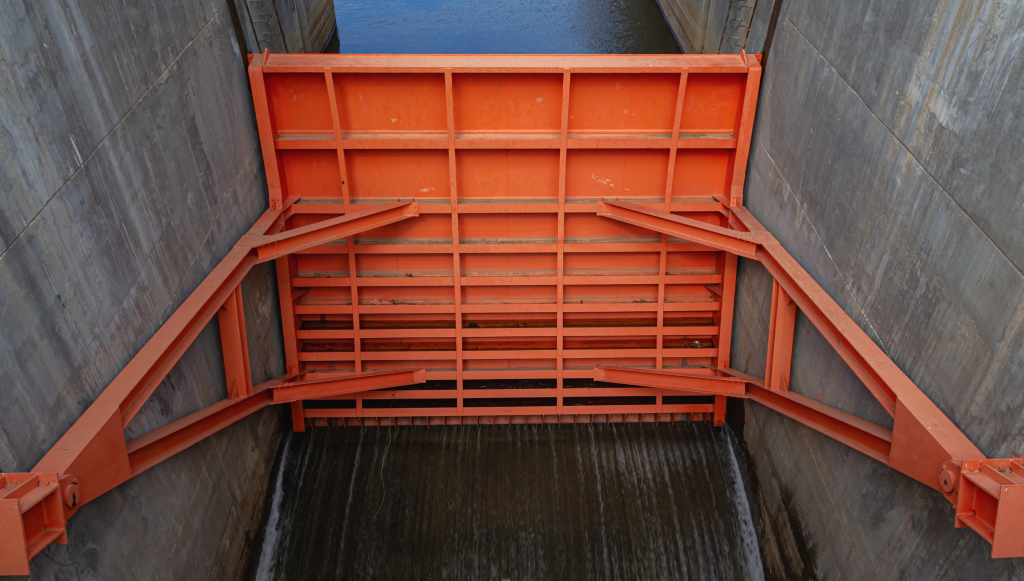

Statiksoftware für den Stahlwasserbau

Statische Berechnung von Tragwerken nach FEM

Das Statikprogramm RFEM ist die Basis einer modular aufgebauten Programmfamilie. Das Hauptprogramm RFEM dient zur Definition der Struktur, Materialien und Einwirkungen ebener und räumlicher Platten-, Scheiben-, Schalen- und Stabtragwerke.

Mischsysteme sind ebenso möglich wie die Behandlung von Volumen- und Kontaktelementen.

Spannungsanalyse von Stab- und Flächentragwerken

Das Zusatzmodul RF-/STAHL führt allgemeine Spannungsnachweise indem vorhandene Spannungen berechnet und anschließend den Grenzspannungen gegenübergestellt werden.

Weitere Zusatzmodule für Bemessungen im Stahlwasserbau

Weitere sinnvolle Zusatzmodule für statische Berechnungen im Stahlwasserbau finden Sie unter der Branche Stahlbau.

Auszug aus Knowledge Base | Stahlwasserbau

  1. Anzeige von Spannungskomponenten und Vergleichsspannungen

    Anzeige von Spannungskomponenten und Vergleichsspannungen

    RFEM 5.04.xx brachte die Möglichkeit der graphisch anspruchsvollen Visualisierung von Normal- und Schubspannungen an Stäben (dieses Feature steht nur zur Verfügung, wenn das Zusatzmodul RF-STAHL lizenziert ist).

  2. Glättungsvarianten

    Glättungsvarianten

    Genau wie im Zeigen-Navigator in RFEM kann in RF-STAHL Flächen der Verlauf der Schnittgrößen innerhalb der Flächen eingestellt werden. Da das Ergebnis einer FEM-Berechnung immer Verformungen sind, werden entsprechende Schnittgrößen darüber rückgerechnet. Das bedeutet, dass an einem FE-Element je nach Beschaffenheit (Dreieck oder Viereck) an drei oder vier Stellen Schnittgrößen berechnet werden. Um durchlaufende Schnittgrößen und damit einen weichen Verlauf erhalten zu können, müssen diese interpoliert werden. Diese Interpolation kann dann über die Einstellung "Verlauf der Schnittgrößen" innerhalb Flächen gesteuert werden.

Weitere Fachbeiträge sowie Tipps & Tricks in der Knowledge Base

Kontakt

Kontakt zu Dlubal

Haben Sie Fragen zu unseren Produkten oder brauchen Sie einen Rat zur Auswahl der Produkte zur Bearbeitung Ihrer Projekte? Kontaktieren Sie uns oder nutzen Sie die häufig gestellten Fragen (FAQs) rund um die Uhr.

+49 9673 9203 0

info@dlubal.com

Produktvideo: Wie funktioniert Dlubal Software bei der statischen Berechnung und Bemessung von Tragwerken aus Stahl?

Newsletter

Erhalten Sie etwa einmal pro Monat Infos über Neuigkeiten, praktische Tipps, geplante Events, exklusive Aktionen und Gutscheine.

RFEM Hauptprogramm
RFEM 5.xx

Basisprogramm

Das FEM-Programm RFEM ermöglicht die schnelle und einfache Modellierung, Berechnung und Bemessung von Tragkonstruktionen mit Stab-, Platten-, Scheiben-, Faltwerk-, Schalen- und Volumen-Elementen aus verschiedenen Materialien.

RFEM Stahl- und Aluminiumbau
RF-STAHL 5.xx

Zusatzmodul

Spannungsanalyse von Flächen und Stäben

RFEM Stahl- und Aluminiumbau
RF-STAHL EC3 5.xx

Zusatzmodul

Bemessung von Stahlstäben nach EC 3

RFEM Stahl- und Aluminiumbau
RF-STAHL Wölbkrafttorsion 5.xx

Modulerweiterung für RF-STAHL EC3

Biegedrillknicknachweise nach Theorie II. Ordnung mit 7 Freiheitsgraden

RFEM Stahl- und Aluminiumbau
RF-STAHL Plastizität 5.xx

Modulerweiterung für RF-STAHL EC3

Plastische Bemessung von Querschnitten nach dem Teilschnittgrößenverfahren (TSV) und der Simplex-Methode.
