RFEM 6 | Časově závislá analýza

V tomto příspěvku ukážeme a vysvětlíme vliv ohybové tuhosti lan na jejich vnitřní síly. V tomto příspěvku také poradíme, jak tento vliv snížit.

Norma ASCE 7-22 [1], čl. 12.9.1.6 stanoví, kdy by se měly zohlednit účinky P-delta při provádění modální analýzy spektra odezvy pro seizmické posouzení. V NBC 2020 [2], čl. 4.1.8.3.8.c je uveden pouze krátký požadavek na zohlednění účinků počátečního naklonění v důsledku interakce tíhových sil s deformovanou konstrukcí. Proto mohou nastat situace, kdy je třeba při seizmickém posouzení zohlednit účinky druhého řádu, známé také jako P-delta.

V tomto příspěvku představíme základní pojmy z dynamiky konstrukcí a jejich roli při seizmickém posouzení konstrukcí. Velký důraz je kladen na srozumitelné vysvětlení odborných aspektů, aby byl i bez hlubších odborných znalostí umožněn vhled do problematiky.

U každého zatěžovacího stavu lze zobrazit deformace v koncovém čase.

Výsledky se pro vás zdokumentují také v tiskovém protokolu programu RFEM 6 a RSTAB 9. Pro jednotlivá posouzení lze přitom cíleně zvolit obsah protokolu a požadovaný rozsah výstupu.

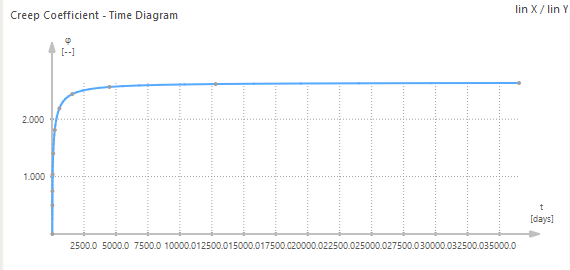

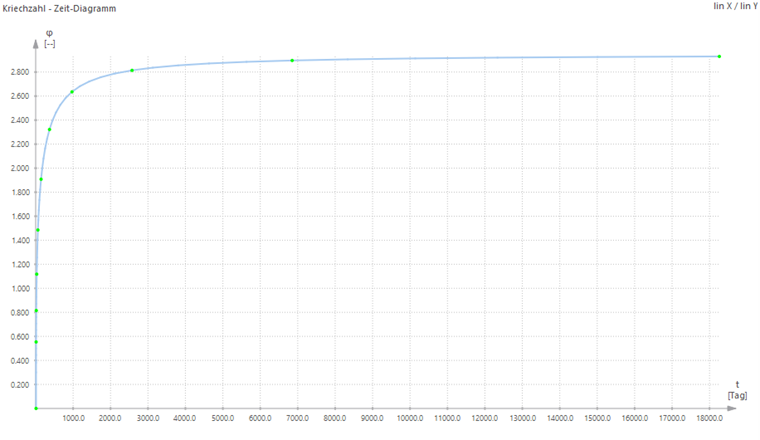

Aktivovali jste addon Časově závislá analýza (TDA)? Velmi pěkné, nyní můžete k zatěžovacím stavům přidat časové údaje. Pokud zadáte začátek a konec zatížení, zohlední se vliv dotvarování na konci zatížení. Program vám umožňuje zmapovat účinky dotvarování pro železobetonové konstrukce.

Výpočet se provádí nelineárně podle reologického modelu (Kelvinův a Maxwellův model).

Proběhl výpočet úspěšně? Nyní můžete vypočítané vnitřní síly zobrazit v tabulkách i graficky a zohlednit při posouzení.

Pomocí volby "Nezávislá síť preferována" v nastavení sítě KP můžete vytvořit síť konečných prvků pro integrované objekty, které jsou na sobě nezávislé. To umožňuje vytvořit výrazně podrobnější a přesnější síť konečných prvků pro jednotlivé objekty, které jsou vzájemně integrovány.
