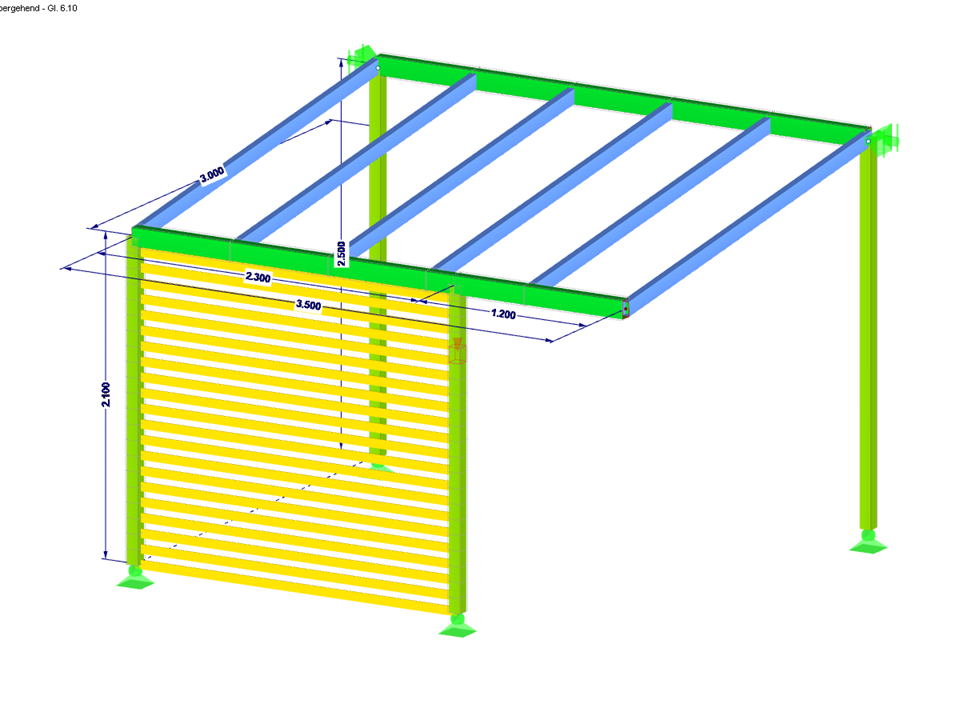

Zastřešení terasy
| Počet uzlů | 57 |
| Počet linií | 82 |
| Počet prutů | 82 |
| Počet ploch | 0 |
| Počet těles | 0 |
| Počet zatěžovacích stavů | 2 |
| Počet kombinací zatížení | 7 |
| Počet kombinací výsledků | 4 |
| Celková hmotnost | 0,397 t |
| Rozměry | 3,500 x 2,500 x 3,000 m |
