Mobilní tribuny v severní zóně stadionu fotbalového klubu Los Angeles FC doplňují na třech stranách tribuny z prefabrikovaných betonových dílců. Všechny mobilní tribuny představují volně stojící konstrukce, které se skládají z hliníkových nosníků přišroubovaných k podpůrné hliníkové konstrukci.

Rozpětí mezi jednotlivými podpůrnými věžemi činí asi 5 metrů. Pruty jsou obvykle ze čtvercových nebo obdélníkových hliníkových trubkových profilů. Stojky podpůrné konstrukce jsou v patě upevněny šroubem s vnitřním závitem k vložce vlepené do betonu. Po demontáži tribun tak plocha zůstává nenarušena.

Společnost Trex Commercial Products zahrnula do návrhu sklopná sedadla a ochrannou mříž pro zabezpečení zón s místy ke stání. Sklopná sedadla jsou přesně začleněna do ochranného hrazení a jsou připevněna k přední části hliníkových sedacích stupňů tribuny.

Trex Commercial Products, USA
www.trexcommercial.com

Stadion fotbalového klubu Los Angeles (© Trex Commercial Products)

(0)
0 z 5 hvězdiček
5 hvězdiček 0
4 hvězdičky 0
3 hvězdičky 0
2 hvězdičky 0
1 hvězdička 0

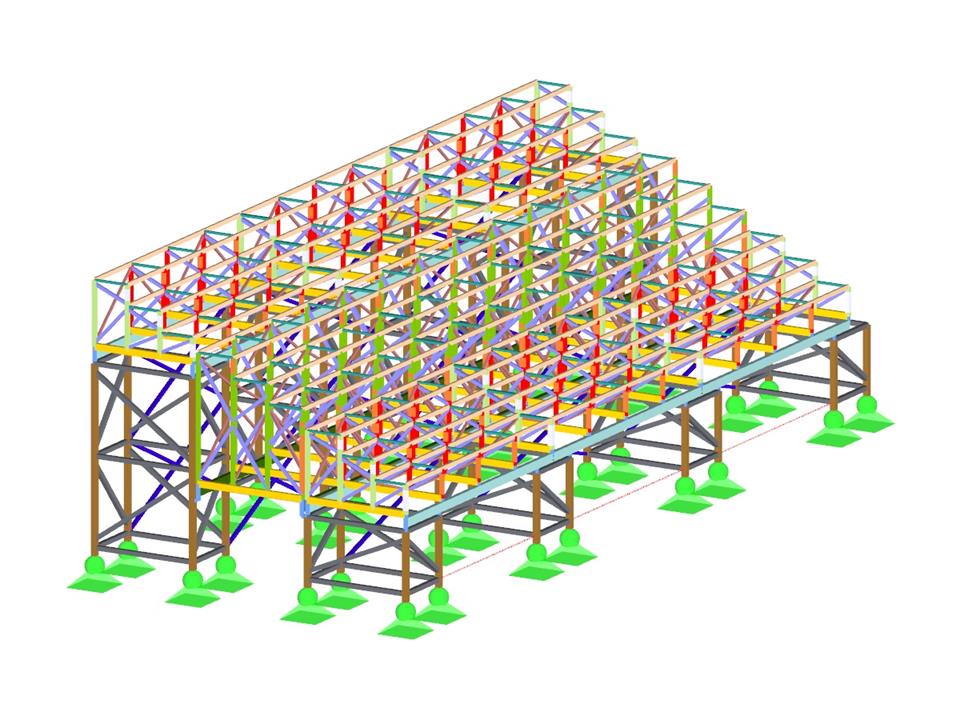

Mobilní hliníkové tribuny

Nelze stáhnout Projekt zákazníka / Pouze pro zobrazení
Počet uzlů 1796
Počet prutů 2747
Počet zatěžovacích stavů 13
Počet kombinací zatížení 22
Počet kombinací výsledků 8
Celková hmotnost 9,136 t
Rozměry (metrické) 7,836 x 19,964 x 6,191 m
Rozměry (imperiální) 25.71 x 65.5 x 20.31 feet
Verze programu 8.14.02
