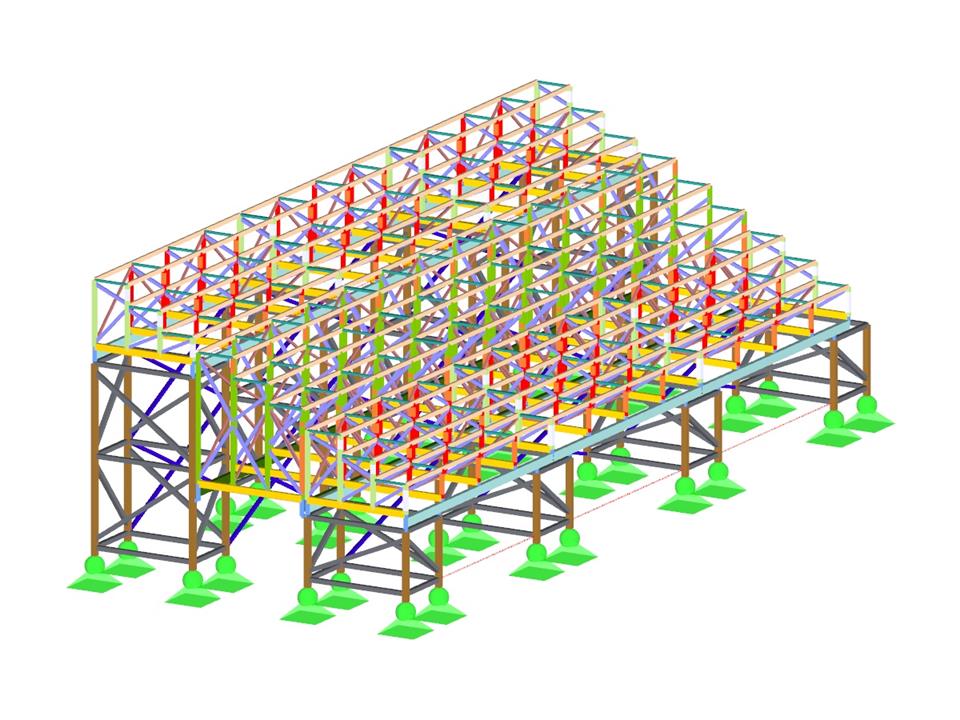

Die transportablen Tribünen in der nördlichen Endzone des Fußballstadions des Los Angeles Football Clubs werden auf drei Seiten von Tribünen aus Betonfertigteilen umgeben. Alle transportablen Tribünen sind frei stehend. Die Konstruktionen bestehen aus Aluminiumträgern, die mit den darunter befindlichen Aluminiumgestellen verschraubt sind.
Die Spannweite zwischen den einzelnen Aluminiumgestellen beträgt ungefähr fünf Meter. In der Regel bestehen die Stäbe aus Quadrat- und Rechteckrohren aus Aluminium. Die Gestelle sind am Fußpunkt mit in den Beton eingeklebten Einsätzen mit Innengewinde verschraubt. Dadurch erhält man eine glatte Fläche, wenn die Tribünen abgebaut werden.
Trex Commercial Products musste aufgrund der Gestaltung dieses Bereichs Klappsitze sowie ein Schutzgitter liefern, um sichere Bereiche für Stehplätze zu haben. Die Klappsitze passen genau in die Absturzsicherung und sind an der Vorderseite der Setzstufen aus Aluminium befestigt.
Trex Commercial Products, USA
www.trexcommercial.com
Blick in das Stadion des Los Angeles Football Club (© Trex Commercial Products)
Transportable Zuschauertribünen aus Aluminium
| Anzahl Knoten | 1796 |
| Anzahl Stäbe | 2747 |
| Anzahl Lastfälle | 13 |
| Anzahl Lastkombinationen | 22 |
| Anzahl Ergebniskombinationen | 8 |
| Gesamtgewicht | 9.136 t |
| Abmessungen | 7.836 x 19.964 x 6.191 m |
