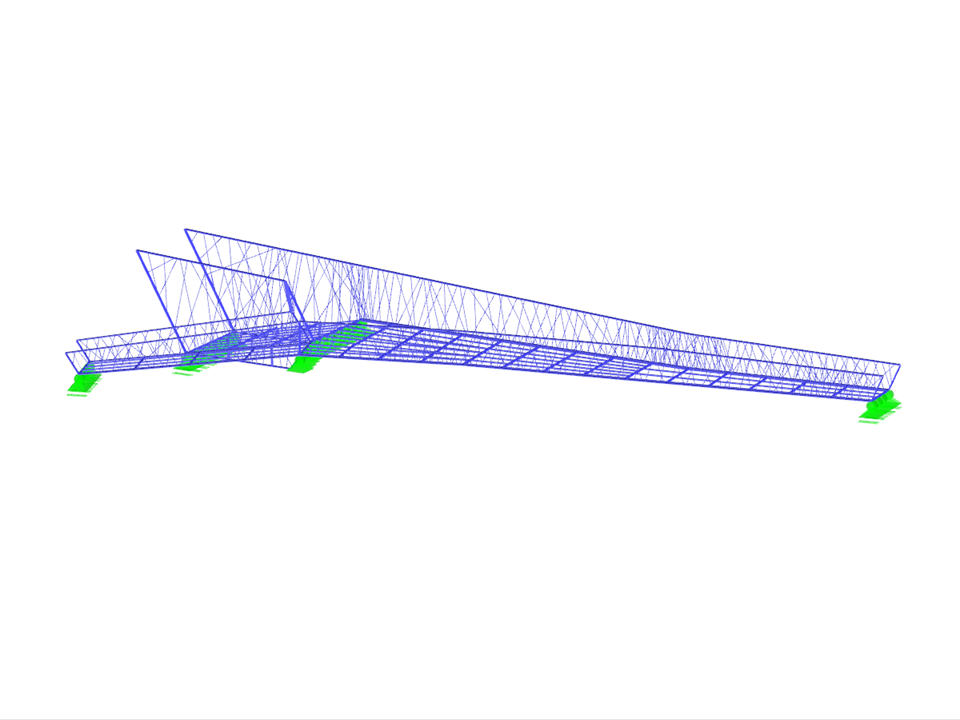

Při projektu lávky pro pěší přes řeku Taffa byl integrován komplexní celkový koncept, který kromě funkce mostu zahrnuje také zahradní nářáďový dům a plošinu k sezení. Jemné, vícekrát zalomené příhradové nosníky plní také funkci zábradlí. Nosníky naplánováni Konstrukt:ING GmbH a oceněným architektonickým ateliérem 4juu architekten byli hlavně zapojeni do realizace. 3D model byl vytvořen v RSTAB (© Konstrukt:ING GmbH) a představuje inovativní ocelové a lehké konstrukce v rakouském kontextu. Model působivě ilustruje moderní konstrukční metody a náročné detaily ve stavbě mostů.
Model použitý v
Inovativní lávka pro pěší z oceli
Nelze stáhnout
Projekt zákazníka / Pouze pro zobrazení
| Počet uzlů | 2106 |
| Počet prutů | 3148 |
| Počet zatěžovacích stavů | 4 |
| Počet kombinací zatížení | 45 |
| Počet kombinací výsledků | 4 |
| Celková hmotnost | 5,133 t |
| Rozměry (metrické) | 23,399 x 7,022 x 2,836 m |
| Rozměry (imperiální) | 76.77 x 23.04 x 9.3 feet |
| Verze programu | 8.19.01 |
