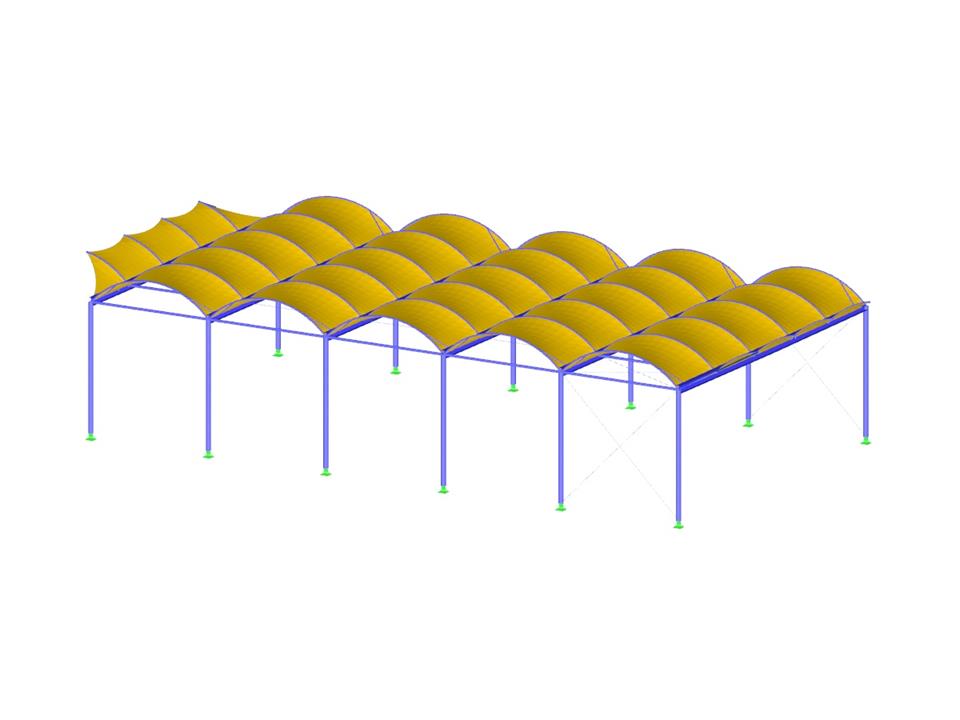

Konstrukce se skládá ze šesti rámových sloupů z dutých profilů a svařovaných pozinkovaných ocelových I-sloupů, které podporují dvojitě zakřivenou PVC membránu. Střecha pokrývá sportovní hřiště školy Foyer de Charité de Châteauneuf-de-Galaure v departementu Drôme. Integrovaný odvodňovací systém v I-nosnících a sloupech zajišťuje diskrétní odvod dešťové vody. Model byl modelován v programu RFEM a je chráněn autorskými právy společnosti AC Structures (AC Structures).


(0)
0 z 5 hvězdiček
5 hvězdiček 0
4 hvězdičky 0
3 hvězdičky 0
2 hvězdičky 0
1 hvězdička 0

Membránová střešní konstrukce Châteauneuf-de-Galaure

Nelze stáhnout Projekt zákazníka / Pouze pro zobrazení
Počet uzlů 281
Počet linií 329
Počet prutů 249
Počet ploch 60
Počet zatěžovacích stavů 9
Počet kombinací zatížení 50
Počet kombinací výsledků 5
Celková hmotnost 26,860 t
Rozměry (metrické) 41,160 x 20,371 x 9,325 m
Rozměry (imperiální) 135.04 x 66.83 x 30.59 feet
Verze programu 5.22.03
