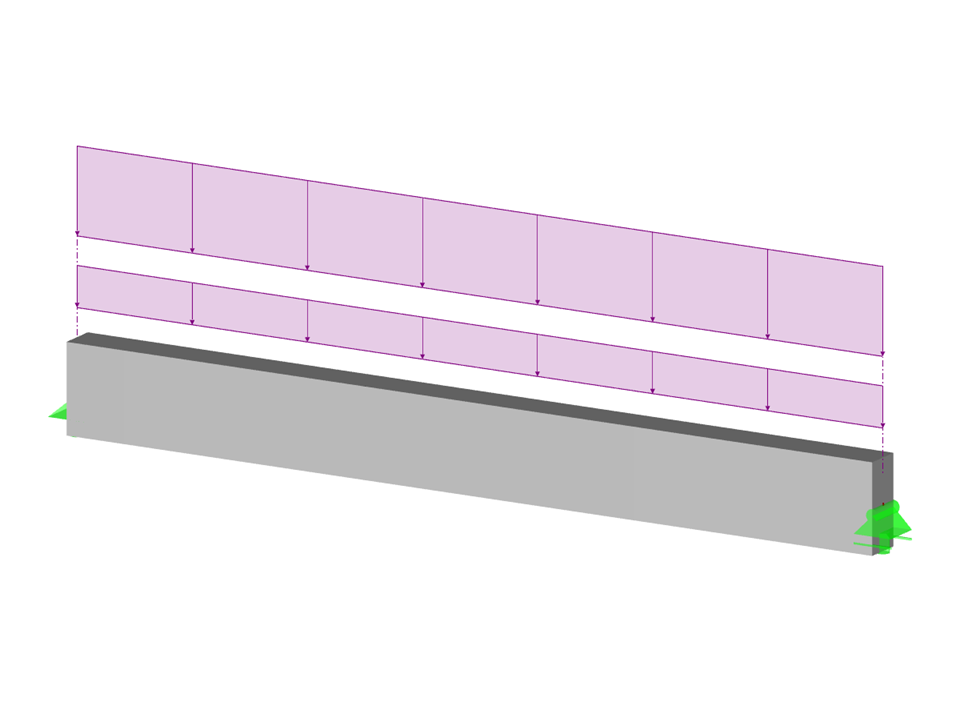

Zobrazený železobetonový nosník se vyznačuje obdélníkovým průřezem a účinným navrhováním na smyk podle normy ACI 318-19. Výpočet smykové odolnosti Vc se provádí podle norem uvedených v normě ACI 318-19. Model umožňuje analýzu účinků smykové síly a podporuje stanovení smykové odolnosti. Kromě toho je na odkazovaném obrázku zobrazeno technické znázornění nosníku, v němž lze rozpoznat geometrické detaily a příslušné návrhové parametry. Informace jsou založeny na přesných výpočtech pro bezpečná návrhová řešení.
Železobetonový nosník – Smyková únosnost ACI 318-19
| Počet uzlů | 2 |
| Počet linií | 1 |
| Počet prutů | 1 |
| Počet zatěžovacích stavů | 2 |
| Počet kombinací zatížení | 2 |
| Celková hmotnost | 2,446 t |
| Rozměry (metrické) | 6,596 x 0,500 x 0,500 m |
| Rozměry (imperiální) | 21.64 x 1.64 x 1.64 feet |
| Verze programu | 5.24.01 |
Tento model si můžete stáhnout a využít ho k procvičování nebo pro své projekty. Neodpovídáme a neručíme ovšem za správnost ani úplnost modelu.
