Úvod
V předchozí normě ACI 318-14 [2] se uvádí osm rovnic pro výpočet smykové únosnosti Vc - bez zohlednění aplikačních mezí. Uživatel může navíc volit mezi zjednodušenou a přesnou metodou výpočtu. Cílem nové koncepce v ACI 318-19 bylo mimo jiné redukovat rovnice pro návrh Vc. Tato koncepce měla dále zohledňovat vliv výšky stavebního dílce, stupně podélného vyztužení a vliv normálového napětí.
Smyková únosnost Vc podle ACI 318-19
U nepředpjatých železobetonových nosníků se únosnost ve smyku Vc počítá podle ACI 318-19 [1] pomocí rovnic a) až c) z tabulky 22.5.5.1. Nové rovnice b) a c) uvažují vliv výšky stavebního dílce, stupně podélného vyztužení a vliv normálového napětí na smykovou únosnost Vc. Rovnice a) byla v zásadě převzata z ACI 318-14 [2].
Stanovení smykové únosnosti Vc podle tabulky 22.5.5.1 [1] závisí na vložené smykové výztuži Av. Pokud je k dispozici nebo je překročena minimální smyková výztuž Av,min podle 9.6.3.4, lze Vc stanovit buď pomocí rovnice a)
Vc,a | Smyková únosnost betonu pomocí rovnice a) z tabulky 22.5.5.1 |
λ | Součinitel pro obyčejný nebo lehký beton |
f'c | Pevnost betonu v tlaku |
Nu | Návrhová normálová síla |
Ag | Průřezová plocha |
bw | Šířka průřezu |
d | Staticky účinná výška |
nebo rovnice b)
Vc,b | Smyková únosnost betonu pomocí rovnice b) z tabulky 22.5.5.1 |
λ | Součinitel pro obyčejný nebo lehký beton |
ρw | Stupeň podélného vyztužení tahovou výztuží |
f'c | Pevnost betonu v tlaku |
Nu | Návrhová normálová síla |
Ag | Průřezová plocha |
bw | Šířka průřezu |
d | Staticky účinná výška |
z tabulky 22.5.5.1 [1].

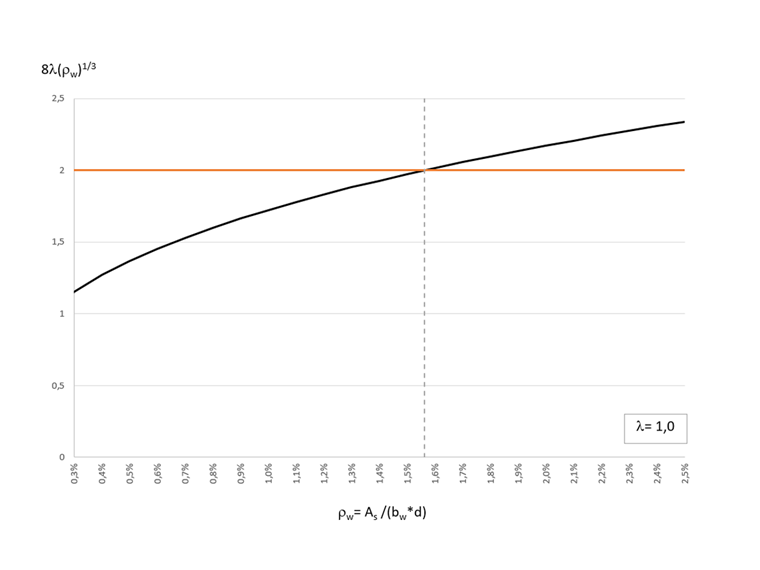

Pokud porovnáme obě výše uvedené rovnice, vidíme, že v rovnici b) byl součinitel 2 λ nahrazen výrazem 8 λ (ρw)1/3. Stupeň podélného vyztužení ρw tak ovlivňuje výpočet smykové únosnosti Vc. Na obrázku 01 je graficky znázorněn průběh 8 λ (ρw)1/3 v závislosti na ρw (kde λ = 1).
U λ = 1,0 se hodnota 8 λ (ρw)1/3 rovná hodnotě 2 λ pro stupeň podélného vyztužení ρw = 1,56 %. Pro výpočet Vc to znamená, že pro λ = 1 a stupeň podélného vyztužení ρw < 1,56% vychází větší smyková únosnost betonu z rovnice a) a pro ρw > 1,56% z rovnice b). Norma umožňuje používat shodně obě rovnice. Pro hospodárné posouzení tak lze použít maximální hodnotu z rovnic a) a b).
V případě nosníků se smykovou výztuží Av < Av,min je třeba podle ACI 318-19 [1] uplatnit rovnici c) z tabulky 22.5.5.1 [1].
Vc,c | Smyková únosnost betonu pomocí rovnice c) z tabulky 22.5.5.1 |
λs | Součinitel pro zohlednění výšky dílce |
λ | Součinitel pro obyčejný nebo lehký beton |
ρw | Stupeň podélného vyztužení tahovou výztuží |
f'c | Pevnost betonu v tlaku |
Nu | Návrhová normálová síla |
Ag | Průřezová plocha |
bw | Šířka průřezu |
d | Staticky účinná výška |
Až na proměnnou λs je rovnice c) shodná s výše uvedenou rovnicí b). U stavebních dílců s malou nebo žádnou smykovou výztuží se smyková únosnost Vc betonu snižuje s rostoucí výškou dílce. Zavedením součinitele λs se zohledňuje takzvaný „Size Effect“. Součinitel λs se stanoví následovně pomocí rovnice 22.5.5.1.3 [1].
λs | Součinitel pro zohlednění výšky dílce |
d | Staticky účinná výška |

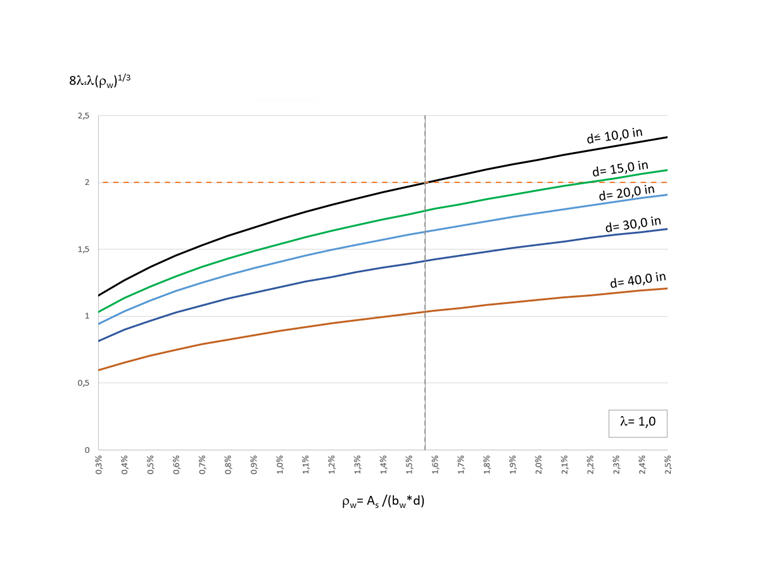

Redukce smykové únosnosti Vc,c součinitelem λs platí teprve pro účinné výšky d > 10in. Na obr. 02 je znázorněn průběh výrazu 8 λs λ (ρw)1/3 pro různé účinné výšky d.
Příklad: Výpočet požadované smykové výztuže podle ACI 318-19

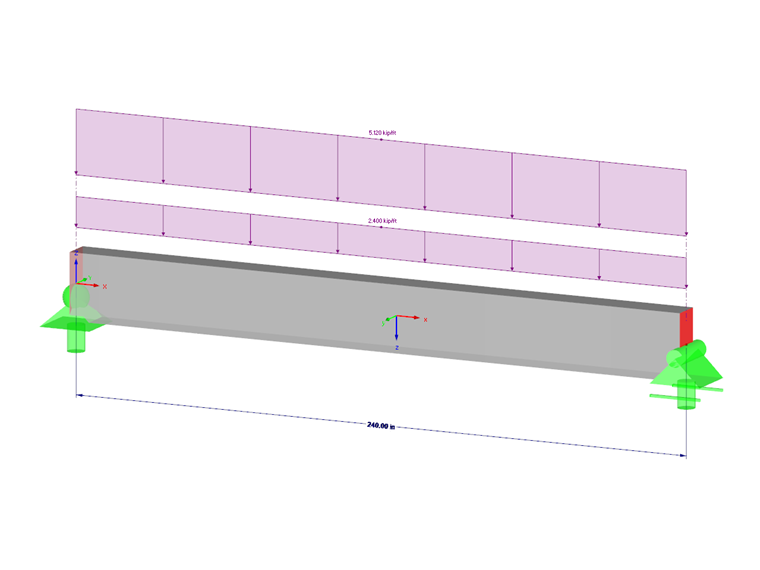

Pro železobetonový nosník, který jsme posoudili podle ACI 318-14 [2] v našem předchozím článku, níže stanovíme požadovanou smykovou výztuž podle nové koncepce ACI 318-19 [1]. Na obr. 03 je znázorněn model konstrukce a návrhové zatížení.
Obdélníkový průřez má rozměry 25in · 11in. Pevnost betonu v tlaku je f'c = 5 000 psi. Mez kluzu oceli použité betonářské výztuže je fy = 60 000 psi. Účinná výška tahové výztuže se stanoví na d = 22,5in. Návrhová hodnota působící smykové síly Vu ve vzdálenosti d od podpory činí 61,10 kips.
Výpočet smykové únosnosti Vc podle tabulky 22.5.5.1, ACI 318-19 [1] závisí na výšce vložené smykové výztuže Av. Předpokladem použití rovnic a) a b) je vložení minimální smykové výztuže podle 9.6.3.4 [1]. V prvním kroku se proto ověří, zda je třeba podle 9.6.3.1 [1] uvažovat minimální výztuž.
Vu | Návrhové zatížení smykovou silou |
λ | Součinitel pro obyčejný nebo lehký beton |
f'c | Pevnost betonu v tlaku |
bw | Šířka průřezu |
d | Staticky účinná výška |
61,10 kips > 13,13 kips
Minimální smyková výztuž je tak nutná. Stanoví se podle 9.6.3.4 [1] následovně.
av,min | Minimální smyková výztuž |
Av | Průřezová plocha smykové výztuže |
s | Vzdálenost třmínků |
f'c | Pevnost betonu v tlaku |
bw | Šířka průřezu |
fy | Mez kluzu betonářské oceli |
av,min = 0,12 in²/ft
Při zohlednění minimální smykové výztuže lze nyní stanovit smykovou únosnost Vc betonu pomocí rovnice a) nebo b) z tabulky 22.5.5.1 [1].
Smyková únosnost Vc,a se pomocí rovnice a) stanoví jako Vc,a = 35,0 kips.
Pro použití rovnice b) je třeba znát stupeň podélného vyztužení ρw. Aby nakonec bylo možné vypočítanou smykovou výztuž porovnat s výsledkem výpočtu v RF-CONCRETE Members, stanoví se ρw na základě požadované podélné výztuže ve vzdálenosti d od podpory. Při ohybovém momentu My,u = 1533 kip-in je podélná výztuž As,nut = 1,33 in², a tedy ρw = 0,536 %. Na obr. 01 vidíme vliv stupně podélného vyztužení ρw na výpočet Vc,b. Protože je v tomto případě ρw < 1,5 %, dostaneme při použití rovnice b) menší únosnost ve smyku Vc,b než při použití rovnice a) a vlastně bychom mohli od výpočtu Vc,b upustit. Nicméně pro názornost výpočet Vc,b provedeme.
Vc,b = 24,52 kips
Pomocí rovnice b) se podle očekávání stanoví menší únosnost ve smyku než pomocí rovnice a).
Smyková únosnost Vc je dále podle 22.5.5.1.1 [1] omezena maximální hodnotou Vc,max.
Vc,max | Maximální hodnota smykové únosnosti betonu podle rovnice 22.5.5.1.1 |
λ | Součinitel pro obyčejný nebo lehký beton |
f'c | Pevnost betonu v tlaku |
bw | Šířka průřezu |
d | Staticky účinná výška |
Vc,max = 87,5 kips
Nakonec se vypočítá příslušná únosnost betonu ve smyku Vc, která se uvažuje při výpočtu požadované smykové výztuže.
Vc = max [ Vc,a ; Vc,b] ≤ Vc,max
Vc = [35,0 kips ; 24,5 kips] ≤ 87,5 kips
Vc = 35,0 kips
Požadovaná smyková výztuž req av se tak stanoví následovně:
req av | Požadovaná smyková výztuž |
Vu | Návrhové zatížení smykovou silou |
Φ | Dílčí součinitel pro posouzení posouvající síly podle tabulky 21.2.1 |
Vc | Smyková únosnost betonu podle tabulky 22.5.5.1 |
d | Staticky účinná výška |
fy | Mez kluzu betonářské oceli |
av,min,9.6.3.4 | Minimální smyková výztuž podle 9.6.3.4 |
req av = 0,41 in²/ft ≥ 0,12 in²/ft
#banner@000001#

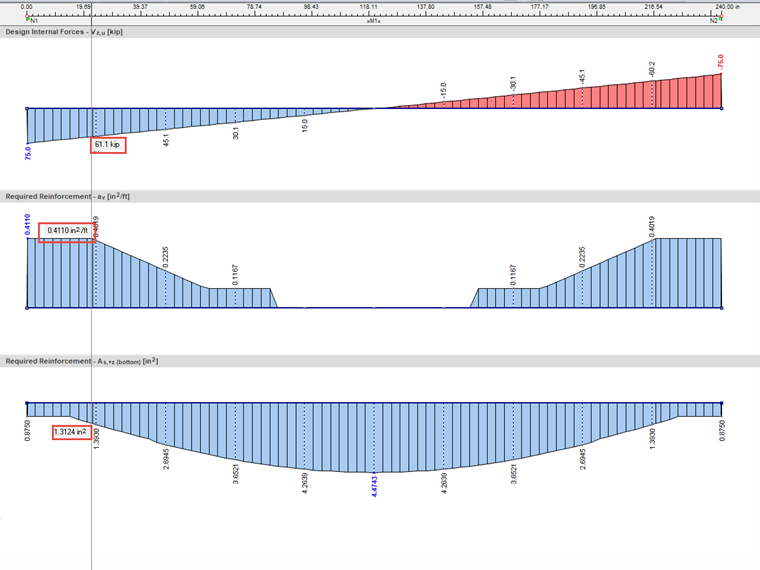

V programu RFEM lze provést posouzení železobetonu podle ACI 318-19 [1]. Přídavný modul RF-CONCRETE Members spočítá ve vzdálenosti d od podpory také požadovanou smykovou výztuž 0,41 in²/ft (viz obr. 04).
Nakonec se ještě ověří maximální únosnost tlakové diagonály příhradové konstrukce podle článku 22.5.1.2.
Vu | Návrhové zatížení smykovou silou |
Vc | Smyková únosnost betonu podle tabulky 22.5.5.1 |
f'c | Pevnost betonu v tlaku |
bw | Šířka průřezu |
d | Staticky účinná výška |
61,10 kips ≤ 175,0 kips
Posouzení na smyk podle ACI 318-19 je tak splněno.
Shrnutí
Normou ACI 318-19 [1] byla zavedena nová koncepce stanovení únosnosti ve smyku Vc. Podařilo se přitom omezit počet možných návrhových rovnic z předešlých verzí na tři rovnice a vzít přitom v potaz vliv normálového napětí, výšky stavebního dílce a stupně podélného vyztužení. Tím se výpočet únosnosti ve smyku Vc zjednodušuje.
