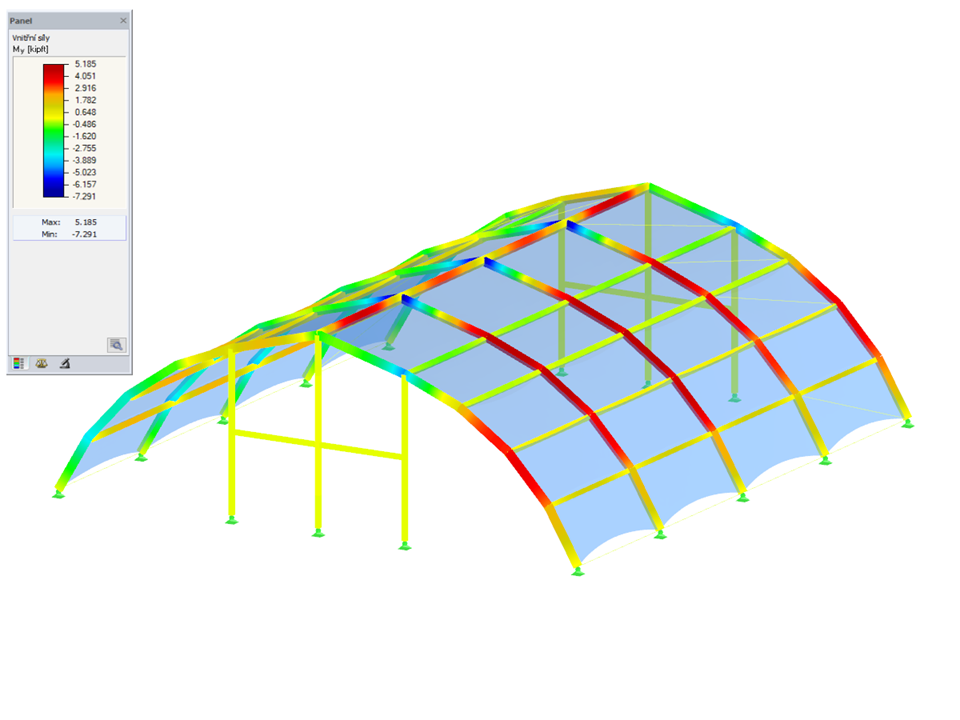

Konstrukce z tahové tkaniny s nosným hliníkovým rámem navržená podle normy ADM 2020.
Hliníková konstrukce s tahovou tkaninou
| Počet uzlů | 1068 |
| Počet linií | 650 |
| Počet prutů | 650 |
| Počet ploch | 8 |
| Počet zatěžovacích stavů | 5 |
| Počet kombinací zatížení | 18 |
| Počet kombinací výsledků | 2 |
| Celková hmotnost | 5,471 t |
| Rozměry | 23,172 x 21,343 x 11,211 m |
| Verze programu | 5.25.00 |
Tento model si můžete stáhnout a využít ho k procvičování nebo pro své projekty. Neodpovídáme a neručíme ovšem za správnost ani úplnost modelu.
V tomto příspěvku ukážeme, jak lze provést statické posouzení větrolamů pomocí programů RFEM a RWIND.
_3.jpg?mw=350&hash=6831ba094e54512b3726fc611ff1b3a3f24436b7)
Typem zatížení Kumulace vody můžete zohlednit účinky deště na vícenásobně zakřivené plochy se zohledněním posunů analýzou velkých deformací.
Při této numerické aplikaci deště se analyzuje příslušná geometrie plochy a stanoví se, jaká část deště stéká a jaká se kumuluje v loužích neboli vodních kapsách na ploše. Z velikosti louže pak vyplývá odpovídající svislé zatížení pro statickou analýzu.
Tuto funkci lze použít například na analýzu přibližně vodorovných geometrií membránových střech zatížených deštěm.
K názornému videu
Ve srovnání s přídavným modulem RF-FORM-FINDING (RFEM 5) jsou v addonu Form-finding pro RFEM 6 přidány následující nové funkce:
- Zadání všech okrajových podmínek pro zatížení určující tvar v jednom zatěžovacím stavu
- Uložení výsledků form-findingu jako počátečního stavu pro další analýzu modelu
- Automatické přiřazení počátečního stavu form-findingu generátorem kombinací ke všem zatěžovacím situacím jedné návrhové situace
- Dodatečné geometrické okrajové podmínky určující tvar pro pruty (délka bez zatížení, maximální svislý průvěs, svislý průvěs v dolním bodě)
- Dodatečné okrajové podmínky pro zatížení určující tvar pro pruty (maximální síla v prutu, minimální síla v prutu, vodorovná tahová složka, tah na konci i, tah na konci j, minimální tah na konci i, minimální tah na konci j)
- Typ materiálu „Tkanina“ a „Fólie“ v databázi materiálů
- Paralelní form-findingy v jednom modelu
- Simulace po sobě jdoucích stavů form-findingu ve spojení s addonem Analýza fází výstavby (CSA)
Jakmile aktivujete addon Form-finding v Základních údajích, přiřadí se zatěžovacím stavům kategorie "Předpětí" ve spojení se zatíženími pro form-finding z katalogu zatížení na pruty, plochy a tělesa formující účinek. Jedná se přitom o zatěžovací stav předpětí. Ten se tak promění v analýzu form-findingu pro celý model se všemi definovanými pruty, plochami a tělesy. Tvarování příslušných prutových a membránových prvků obsažených v celkovém modelu dosáhnete pomocí speciálních zatížení pro form-finding a ostatních zadaných zatížení. Zatížení pro form-finding popisují očekávaný deformační nebo silový stav po form-findingu v prvcích. Ostatní zatížení popisují vnější zatížení celého systému.
Víte, jak přesně probíhá form-finding? Nejdříve se při procesu form-finding v zatěžovacím stavu typu "Předpětí" posune pomocí iteračních výpočtových smyček počáteční geometrie sítě do optimální rovnovážné polohy. Pro tuto úlohu používá program metodu Updated Reference Strategy (URS) od prof. Bletzingera a prof. Ramma. Tato technika se vyznačuje rovnovážnými tvary, které po výpočtu téměř přesně odpovídají původně zadaným okrajovým podmínkám form-findingu (průvěs, síla a předpětí).
Kromě pouhého popisu očekávaných sil nebo průvěsů hledaného tvaru umožňuje celistvý přístup metodou URS také zohlednění ostatních sil. To umožňuje v celém procesu např. popis vlastní tíhy nebo pneumatického tlaku pomocí odpovídajících zatížení prvků.
Se všemi těmito možnostmi má výpočetní jádro potenciál pro výpočet antiklastických a synklastických tvarů v rovnováze sil pro rovinné nebo rotačně symetrické geometrie. Aby bylo možné použít oba typy jednotlivě nebo společně v jednom prostředí, jsou ve výpočtu dva možné způsoby, jak popsat vektory síly při form-findingu:
- Tahová metoda - popis vektorů sil při form-findingu v prostoru pro rovinné geometrie
- Průmětová metoda - popis vektorů sil při form-findingu v rovině průmětu s fixací vodorovné polohy pro kuželové geometrie
.png?mw=350&hash=e3f5898d72f463e9b3e774659aabcb220466c522)
.jpg?mw=350&hash=196d91410dd36f58fcc8b0194f4577bb70cf53c3)
Hlavní program
3D MKP program nové generace slouží ke statickým výpočtům prutů, ploch a těles.
Addon
Addon Form-finding hledá optimální tvar prutů zatížených normálovými silami a plošných modelů zatížených na tah. Tvar je dán rovnováhou mezi normálovou silou v prutu resp. membránovým napětím a existujícími okrajovými podmínkami.
Hlavní program
Software pro statické výpočty metodou konečných prvků (MKP) rovinných a prostorových konstrukčních systémů, které se skládají z desek, stěn, skořepin, prutů (nosníků), těles a kontaktních prvků
Přídavný modul
Form-finding membránových a lanových konstrukcí
Přídavný modul
Generování střihových vzorů pro membránové konstrukce
Samostatný
RWIND 2 je program pro numerickou simulaci obtékání budov libovolné geometrie vzdušným proudem (digitální větrný tunel) a pro stanovení zatížení větrem, která působí na jejich povrch. Program lze používat jako samostatnou aplikaci nebo jako rozšíření k programům RFEM a RSTAB pro statickou a dynamickou analýzu.
Samostatný
S RWIND 2 máte k dispozici program, který využívá digitální větrný tunel pro numerickou simulaci proudění větru.
Addon
Addon Posouzení ocelových konstrukcí provádí posouzení únosnosti a použitelnosti ocelových prutů podle různých norem.
