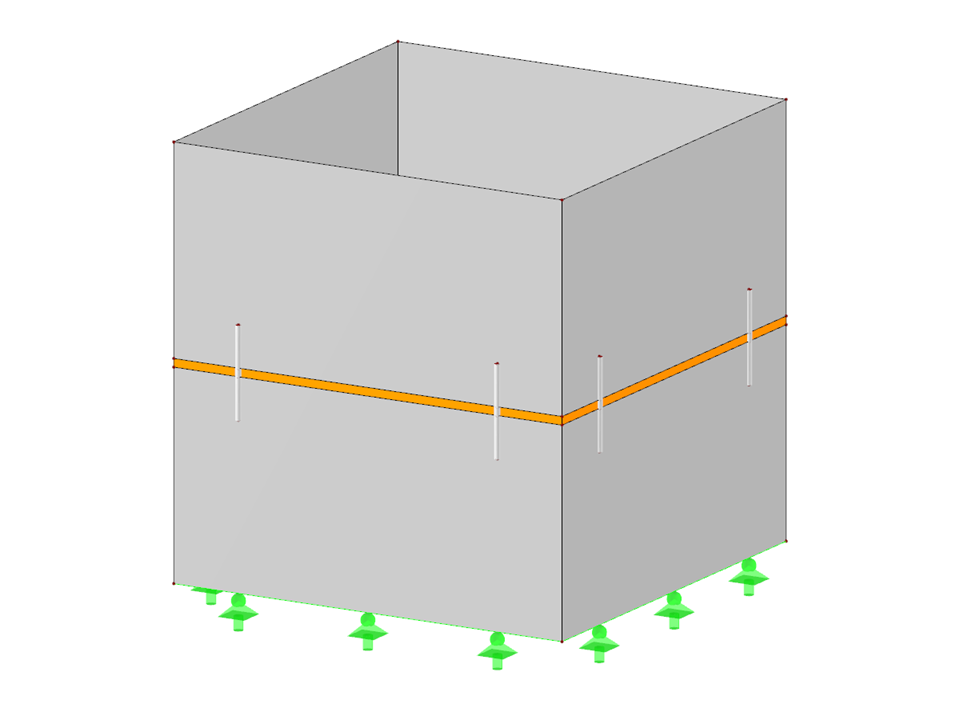

Tento model demonstruje použití prutových nelinearit u betonové šachty se čtvercovým půdorysem. Vyhodnocení je provedeno pomocí RFEM 5, což přehledně ukazuje vliv prokluzu na přenos smykových sil pomocí kotev. Přiložený obrázek poskytuje technické zobrazení šachty včetně geometrických detailů uspořádání čepů. Konstrukce ilustruje inovativní přístupy k posuzování nelinearit u betonových prvků. Přesně zohledňuje parametry beton, šachta, kotva, smykovou sílu a kolik.
Model použitý v
Betonová šachta se smykovými kolíky
| Počet uzlů | 48 |
| Počet linií | 68 |
| Počet prutů | 24 |
| Počet ploch | 20 |
| Počet zatěžovacích stavů | 3 |
| Počet kombinací zatížení | 1 |
| Celková hmotnost | 1,538 t |
| Rozměry (metrické) | 1,000 x 1,000 x 1,020 m |
| Rozměry (imperiální) | 3.28 x 3.28 x 3.35 feet |
| Verze programu | 5.25.01 |
Tento model si můžete stáhnout a využít ho k procvičování nebo pro své projekty. Neodpovídáme a neručíme ovšem za správnost ani úplnost modelu.
