Online manuál programu RFEM - Plochy (anglicky)

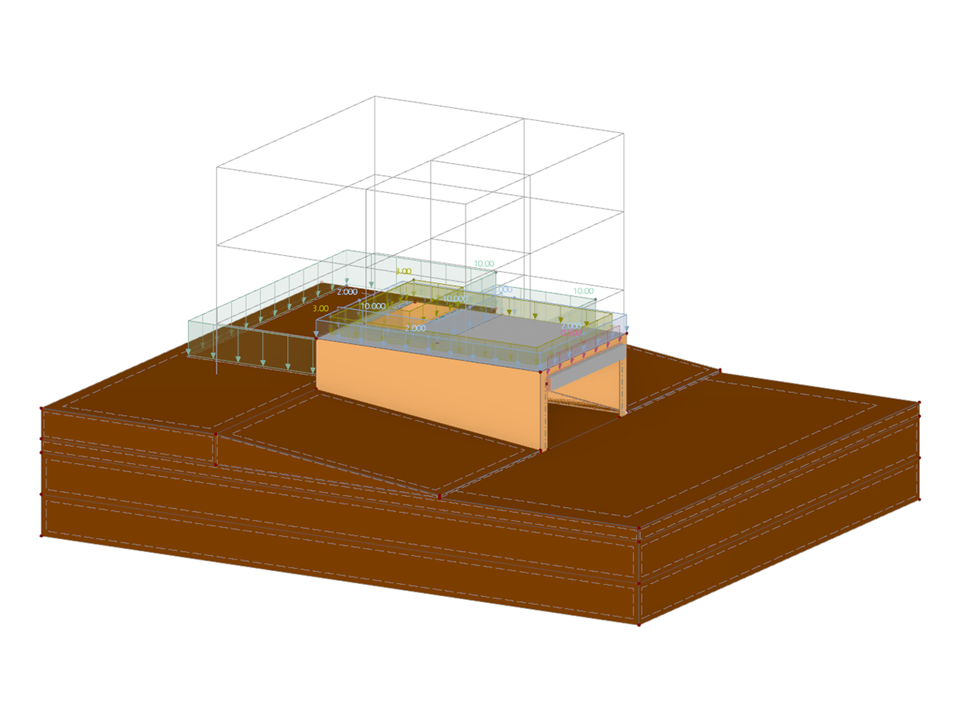

Garáž
| Počet uzlů | 55 |
| Počet linií | 91 |
| Počet prutů | 3 |
| Počet ploch | 41 |
| Počet těles | 6 |
| Počet zatěžovacích stavů | 2 |
| Počet kombinací zatížení | 9 |
| Počet kombinací výsledků | 0 |
| Celková hmotnost | 3158,733 t |
| Rozměry | 24,000 x 6,420 x 19,500 m |
Tento model si můžete stáhnout a využít ho k procvičování nebo pro své projekty. Neodpovídáme a neručíme ovšem za správnost ani úplnost modelu.
Databáze znalostí
Databáze znalostí
Databáze znalostí
Stavět metodou cihla na cihlu má ve stavebnictví dlouhodobou tradici. Addon Posouzení zdiva vám umožňuje posuzovat zdivo metodou konečných prvků. Jeho vývoj probíhal v rámci výzkumného projektu DDMaS – Digitizing the design of masonry structures (digitalizace návrhu zděných konstrukcí). Materiálový model zde simuluje nelineární chování kombinace cihel a malty s využitím makromodelování. Chcete se dozvědět více?
Více o Posouzení zdiva
Materiálový model Ortotropní zdivo 2D je pružnoplastický model, který navíc umožňuje změkčení materiálu, a to i v odlišné míře ve směru lokální osy x a y dané plochy. Tento materiálový model je vhodný pro (nevyztužené) zděné stěny s namáháním v rovině stěny.
