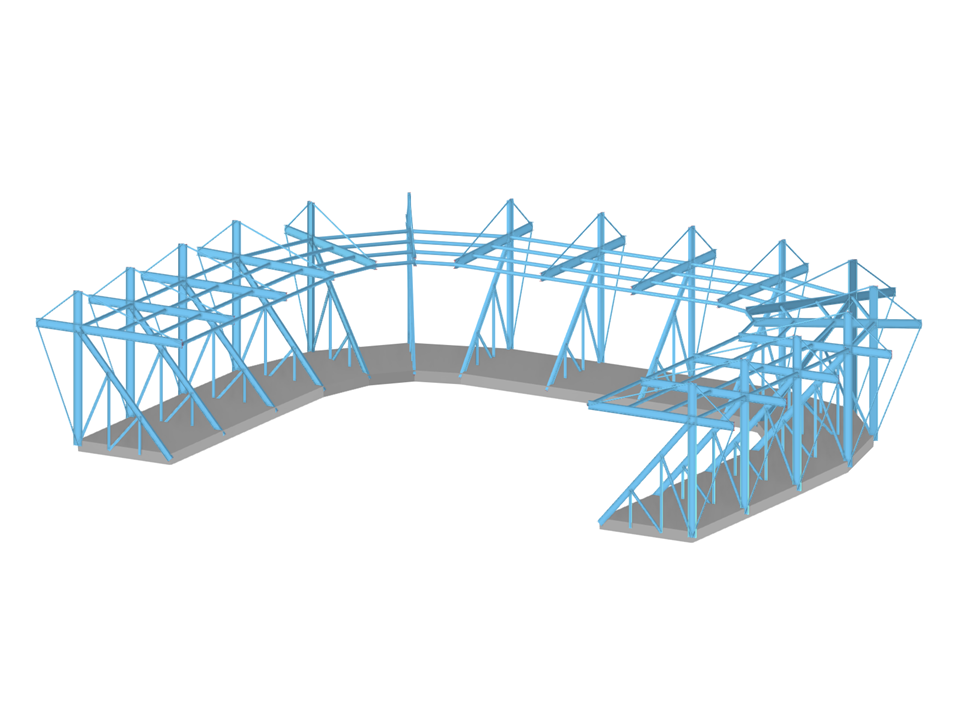

Tribuna stadionu

Model ke stažení

1. listopadu 2022

003789

Lukas Sühnel

RFEM 6

Pruty

Ocelové konstrukce | Obecné

Popis

Stáhněte si zde model tribuny stadionu a otevřete ho v programu RFEM pro výpočty metodou MKP.

Tento model jsme použili v bezplatném webináři „Stručné představení rozhraní v programu RFEM 6: DXF, IFC, Autodesk Revit “ dne 3. listopadu 2022 (anglicky, 2.11. 2022 německy).

Model použitý v

Klíčová slova

Tribuna stadionu BIM Ocel DXF IFC Revit

Napište komentář...

0 Komentář

Počet uzlů 192
Počet linií 284
Počet prutů 252
Počet ploch 1
Počet těles 0
Počet zatěžovacích stavů 3
Počet kombinací zatížení 0
Počet kombinací výsledků 0
Celková hmotnost 1 524,801 t
Rozměry 56,154 x 11,170 x 39,762 m

0 0

Vyloučení odpovědnosti

Modely ke stažení

Tento model si můžete stáhnout a využít ho k procvičování nebo pro své projekty. Neodpovídáme a neručíme ovšem za správnost ani úplnost modelu.
