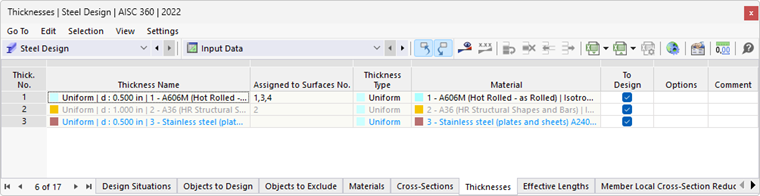

En la tabla Espesores de la categoría 'Dimensionamiento de acero' se enumeran todos los espesores que ha creado en el modelo.
El color de la fuente de los espesores indica el uso del espesor. Los colores significan:
- negro: el espesor es adecuado para el dimensionamiento y se utiliza en los objetos a dimensionar
- azul: el espesor no se utiliza en el modelo
- gris: el espesor no se utiliza en los objetos a dimensionar
Eliminar espesores del dimensionamiento
Para cada espesor válido, puede excluir todas las superficies del dimensionamiento de acero desactivando la casilla 'A dimensionar' para las superficies a las que está asignado ese espesor. De este modo, las superficies se clasifican en la tabla Objeto a dimensionar en la columna 'No válido / desactivado' y no se comprueban en el dimensionamiento.
Ajustar espesor
Si es necesario, puede ajustar las propiedades de un espesor en el diálogo de edición. Para ello, haga doble clic en la fila del espesor o haga clic en el botón
en la barra de herramientas de la tabla.
Utilizar otro espesor para el dimensionamiento

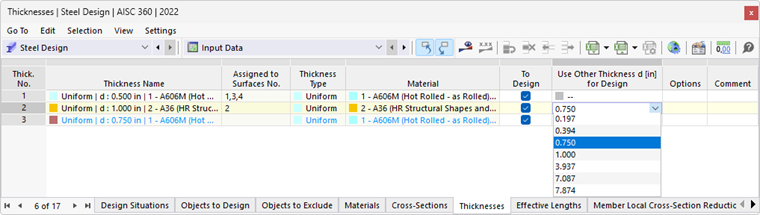

Puede utilizar para el dimensionamiento un espesor diferente del empleado para el cálculo de RFEM: para ello, haga clic en la fila correspondiente de la columna de la tabla 'Utilizar otro espesor d para el dimensionamiento'. A continuación, introduzca el valor o seleccione una alternativa de la lista.
Si en la columna está definido otro espesor, en el menú contextual hay más opciones disponibles. Con ellas puede transferir el nuevo espesor a RFEM para que también se utilice en el análisis estático. Asimismo, es posible volver a importar el espesor original en la tabla.
