Barras | Estabilidad

La pestaña Barras | Estabilidad está disponible si en la pestaña Base está marcada la casilla 'Realizar análisis de estabilidad'. Aquí puede realizar más configuraciones para los análisis de estabilidad.

Los 'Parámetros de cálculo' se dividen en varias categorías, que se diferencian según la norma de diseño.

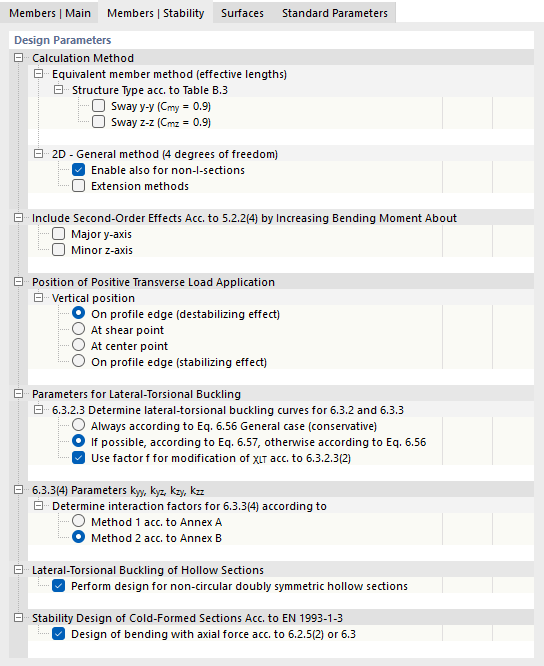

EN 1993

Método de cálculo

Para el cálculo según el Método de la barra equivalente según los apartados 6.3.1 a 6.3.3, es necesario definir las longitudes eficaces. El 'Tipo estructural según la tabla B.3' es relevante para componentes estructurales con pandeo en forma de desplazamiento lateral. Con las dos casillas de verificación puede controlar si los coeficientes de momento equivalente se consideran con Cmy = 0.9 y Cmz = 0.9.

El análisis de estabilidad en caso de incendio debe realizarse con el método de la barra equivalente, ya que el método general no está regulado en la norma mediante condiciones de contorno. La casilla 'Usar siempre el método de la barra equivalente para el cálculo en caso de incendio' permite aplicar el método general para el cálculo en frío y el método de la barra equivalente para el cálculo en caliente. Para este caso especial, deben definirse tanto las condiciones de contorno como las longitudes eficaces para la barra (lo que de otro modo daría lugar a un mensaje de error).

A diferencia del método de la barra equivalente, el Método general según el apartado 6.3.4 requiere la definición de condiciones de contorno. Este método de cálculo está sujeto a ciertos límites de aplicación en algunos anejos nacionales. Con la casilla 'Permitir también para secciones no en I', puede anular, por ejemplo, la restricción según el anejo alemán.

También con las opciones para los 'Métodos de extensión' tiene la posibilidad de anular parcialmente los límites de aplicación del método general. Así, puede realizar la interpolación del factor de reducción χop según la ecuación (6.66) o usar la curva europea de pandeo lateral según Naumes [1]. Con la opción 'Método ampliado' existe la posibilidad de aplicar el método general según el apartado 6.3.4 para flexión transversal y torsión adicionales (véase [2]). De este modo, se pueden verificar secciones asimétricas, así como barras de sección variable y conjuntos de barras con flexión biaxial.

Consideración de los efectos del análisis de segundo orden

Los efectos del análisis de segundo orden según 5.2.2(4) se pueden considerar manualmente aumentando el momento flector alrededor del eje fuerte y o del eje débil z. De esta manera, por ejemplo, en un pórtico cuyo modo de pandeo determinante es el desplazamiento lateral, los esfuerzos internos se pueden determinar según el análisis de primer orden y amplificarse mediante factores adecuados. Para ello, marque la casilla e introduzca el factor de amplificación α. El aumento del momento flector no tiene ningún efecto en el análisis de pandeo por flexión según el apartado 6.3.1. Este análisis se realiza con los esfuerzos axiles.

Punto de aplicación de carga de las cargas transversales positivas

Si existen cargas transversales (en la dirección del eje débil), es importante definir dónde actúan estas fuerzas en la sección. Pueden influir decisivamente en el momento crítico elástico ideal Mcr: una carga que actúa en el cordón superior de una viga a flexión en dirección al centro de esfuerzos cortantes tiene un efecto desestabilizador. Si la carga tira del cordón inferior, actúa de forma estabilizadora. Determine la 'Posición vertical' mediante los campos de selección.

Información

La configuración del punto de aplicación de carga se aplica en el de valores propios de Mcr para todas las cargas actuantes (incluido el peso propio).

Parámetros para pandeo lateral

El factor de reducción χLT para la determinación de las curvas de pandeo lateral se puede determinar de forma general según la ecuación (6.56) o específicamente para secciones laminadas y secciones soldadas equivalentes según la ecuación (6.57). Con la configuración predeterminada 'Si es posible según la ec. 6.57, de lo contrario según la ec. 6.56', el programa utiliza automáticamente la ecuación más favorable. Alternativamente, puede hacer que χLT se determine 'Siempre según la ec. 6.56 Caso general (conservador)'.

La casilla 'Usar el factor f para modificar χLT según 6.3.2.3(2)' controla si se aplica el coeficiente regulado en el anejo nacional para la consideración de la distribución de momentos entre los arriostramientos laterales. Este factor conduce a un aumento de χLT.

6.3.3(4) Parámetros kyy, kyz, kzy, kzz

La norma ofrece dos métodos para la determinación de los factores de interacción para 6.3.3(4). Se refieren a barras uniformes solicitadas a flexión y compresión. Los factores de interacción dependen del método seleccionado y están regulados en el anejo A (método 1) o el anejo B (método 2).

Pandeo lateral de secciones huecas

Para las secciones huecas, los análisis contra el pandeo lateral no están regulados explícitamente en la norma: solo existe un riesgo reducido de este tipo de fallo por estabilidad. Con la casilla puede controlar si el cálculo se debe realizar también para secciones huecas doblemente simétricas, a excepción de las secciones huecas circulares.

Análisis de estabilidad de perfiles conformados en frío

El análisis de estabilidad de secciones conformadas en frío se realiza según EN 1993-1-3, apartado 6.2. Para la combinación de flexión y esfuerzo axil se utiliza, si es posible, la ecuación (6.36). De lo contrario, el cálculo se realiza según EN 1993-1-1, apartado 6.3.3 o 6.3.4.

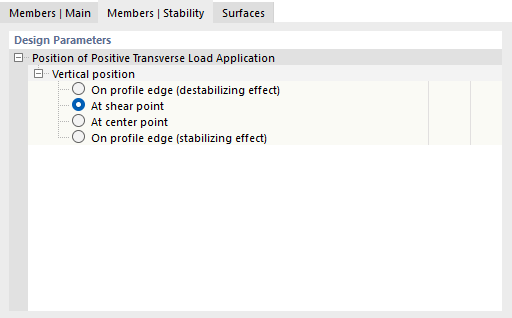

AISC 360

Punto de aplicación de carga de las cargas transversales positivas

Si existen cargas transversales (en la dirección del eje débil), es importante definir dónde actúan estas fuerzas en la sección. Pueden influir decisivamente en el momento crítico elástico ideal: una carga que actúa en el cordón superior de una viga a flexión en dirección al centro de esfuerzos cortantes tiene un efecto desestabilizador. Si la carga tira del cordón inferior, actúa de forma estabilizadora. Determine la 'Posición vertical' mediante los campos de selección.

Información

La configuración del punto de aplicación de carga se aplica en el de valores propios de Mcr para todas las cargas actuantes (incluido el peso propio).
