Reducciones locales de la sección de barra permiten considerar debilitamientos de la sección como agujeros de tornillo o huecos en los cálculos.
Tipo y ubicación de la reducción

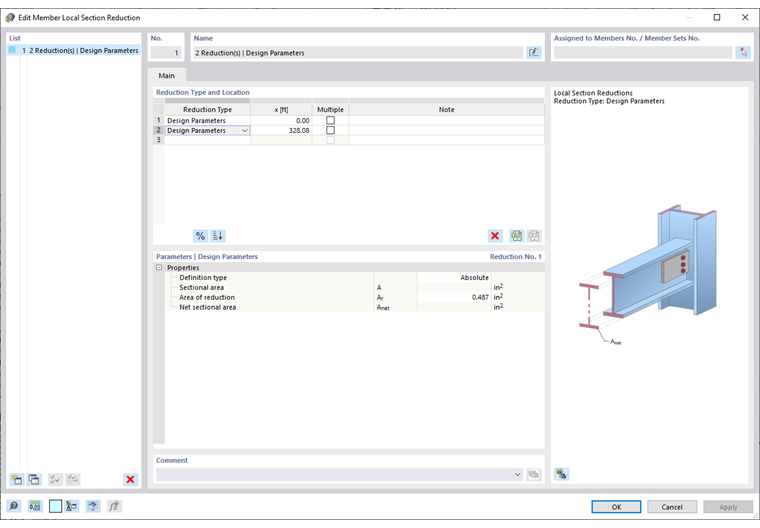

Las reducciones pueden definirse para diferentes ubicaciones a lo largo de la barra o conjunto de barras. Establezca el número de filas adecuado seleccionando el tipo de reducción 'Parámetro de diseño' en la lista.
Indique a continuación la ubicación x en la barra o conjunto de barras. La distancia puede definirse mediante una entrada absoluta o relativa. Con el botón
, puede alternar entre ambos métodos de entrada. Si los debilitamientos se presentan a intervalos regulares, active la opción 'Múltiple'. Puede definir la cantidad y el desplazamiento en la sección Parámetros | Parámetros de diseño.
El botón
ofrece la posibilidad de ordenar los parámetros de diseño definidos en la tabla de forma ascendente según la ubicación x.
Parámetros | Parámetros de diseño
En esta sección se definen los parámetros de diseño para la ubicación seleccionada. Si se elige la definición múltiple, se introducen aquí la cantidad y la distancia de las reducciones de sección. También aquí la distancia puede introducirse de forma absoluta o relativa.
La entrada del debilitamiento local de la sección se realiza mediante la entrada de la Reducción de área. Tras asignar la reducción local de la sección a un objeto, el área neta de la sección se calcula automáticamente de la área bruta de la sección en la ubicación correspondiente menos la área de reducción y se muestra en el diálogo.
Si debido a la asignación a varios objetos o ubicaciones no puede calcularse un área neta de sección única, en este diálogo se mostrarán los valores mínimos y máximos de las áreas netas de sección. En el cálculo se utilizará el valor correspondiente a la ubicación.
Si esto está regulado en la norma de diseño elegida, también puede establecerse un factor para la distorsión de corte (por ejemplo, en la conexión de un ala de perfiles angulares según AISC).
Para algunas normas de diseño, también pueden hacerse disposiciones para el cálculo de compresión, que se indican explícitamente en el título de la opción.
Si se ha considerado una reducción local de la sección de barra en el cálculo, los valores intermedios correspondientes se mostrarán en los Detalles de cálculo.
Representación gráfica
En el Navegador - Mostrar puede activar la visualización gráfica de la reducción local de la sección de barra. Para barras y conjuntos de barras a los que se ha asignado una reducción local de la sección de barra, se representará un contorno de la sección en las ubicaciones de la reducción.
