Los paneles de cortante en barras le permiten determinar el apoyo lateral de una barra o conjunto de barras utilizando los componentes, como el arriostramiento o la chapa trapezoidal. Un panel de cortante en barra en y se tiene en cuenta al determinar el momento crítico elástico o el factor de carga crítica para pandeo lateral si esto se determina mediante el solucionador de valores propios internos. Se aplica un muelle traslacional que es constante en toda la barra o conjunto de barras.
Tipo de definición
Hay varios tipos de paneles de cortante disponibles para su selección en la lista:
- trapezoidal Chapa trapezoidal
- Arriostramiento
- sheeting_Bracing Chapa trapezoidal y arriostramiento
- Definición de S-prov
chapa trapezoidal
Se necesita la siguiente información para determinar la rigidez del panel de cortante de una chapa trapezoidal:
- Nombre de la chapa trapezoidal
- Disposición de la fijación
- Longitud del panel de cortante
- Longitud de la viga
- Separación entre vigas
Puede seleccionar la chapa trapezoidal de la biblioteca utilizando el
(consulte la imagen Biblioteca de secciones - Chapa trapezoidal). Después de seleccionar la chapa trapezoidal, los coeficientes del panel de cortante K1 y K2 se transfieren automáticamente según la aprobación. Sin embargo, estos también se pueden cambiar, si es necesario.
La disposición de la fijación para la sección trapezoidal afecta a la rigidez a cortante que la chapa proporciona a la viga. Si la chapa trapezoidal solo se sujeta cada dos nervios, se reduce la rigidez a cortante que se aplica mediante el factor 5.
Puede introducir la longitud del panel de cortante y la separación de vigas manualmente. Como alternativa, también puede definir esto gráficamente seleccionando la función "Medir" usando el
editar. Finalmente, puede seleccionar dos puntos de acoplamiento en la ventana de trabajo para adoptar la distancia entre ellos.
La longitud de la viga se adopta automáticamente de la barra o conjunto de barras. Desactive la casilla de verificación "Definir longitud automáticamente" si desea especificar la longitud de la viga manualmente.
arriostramientos
Se requiere la siguiente información para determinar la rigidez del panel de cortante de un arriostramiento:
- Nombre del material
- Diagonales – nombre de la sección
- Postes - nombre de la sección
- Longitud del panel de cortante
- Longitud de la viga
- Separación entre vigas
- Distancia entre montantes
- Número de arriostramientos
Puede seleccionar el material de la biblioteca haciendo clic en el botón
(consulte la imagen Biblioteca de materiales). El módulo de elasticidad se toma automáticamente del material seleccionado. Sin embargo, también puede definirlo manualmente.
La forma más fácil de definir las áreas de la sección de las diagonales y montantes es seleccionar las secciones respectivas de la biblioteca utilizando el
editar. El área de la sección se adopta automáticamente. También puede introducir este valor directamente.
Puede introducir la longitud del panel de cortante, así como la separación entre vigas y montantes manualmente. Como alternativa, también puede definir esto gráficamente seleccionando la función "Medir" usando el
editar. Finalmente, puede seleccionar dos puntos de acoplamiento en la ventana de trabajo para adoptar la distancia entre ellos.
La longitud de la viga se adopta automáticamente de la barra o conjunto de barras. Desactive la casilla de verificación "Definir longitud automáticamente" si desea especificar la longitud de la viga manualmente.
Además, es necesario introducir el número de arriostramientos que estabilizan el nivel de la cubierta.
Chapa trapezoidal y arriostramiento
Utilice el tipo de panel de cortante "Chapas y arriostramientos trapezoidales" para considerar tanto la chapa trapezoidal como los arriostramientos como paneles de cortante.
Se requiere la siguiente información para determinar la rigidez del panel de cortante:
- Nombre del material
- Nombre de la chapa trapezoidal
- Disposición de la fijación
- Diagonales – nombre de la sección
- Postes - nombre de la sección
- Longitud del panel de cortante
- Longitud de la viga
- Separación entre vigas
- Distancia entre montantes
- Número de arriostramientos
Se puede encontrar una descripción de los parámetros en las secciones Sheeting Chapa trapezoidal y Arriostramiento.
Definir S-exist
También puede especificar la rigidez del panel de cortante manualmente. Para ello se necesita la siguiente información:
- Rigidez del panel de cortante
- Longitud de la viga
La longitud de la viga se adopta automáticamente de la barra o conjunto de barras. Desactive la casilla de verificación "Definir longitud automáticamente" si desea especificar la longitud de la viga manualmente.
Asignación a una barra o conjunto de barras
Los paneles de cortante en barras se pueden asignar a los apoyos en barras. Puede asignar paneles de cortante en barras a uno o más apoyos en barras utilizando el cuadro de diálogo de edición de la soporte. Para hacer esto, seleccione la rigidez ficticia "Panel de cortante en y" o "Panel de cortante en z" en la lista "No linealidad/Rigideces ficticias" de la pestaña "Datos principales".
En la pestaña "Panel de cortante – y" o "Panel de cortante – z", puede asignar el panel de cortante que desee.
También puede asignar gráficamente el panel de cortante en barra a un apoyo en barra en el cuadro de diálogo de edición de el panel de cortante en barra haciendo clic en el botón
editar. Sin embargo, el panel de cortante ya debe estar asignado al apoyo en barra.
Los apoyos en barra con los paneles de cortante en barra definidos en ellos se asignan a las barras o a los conjuntos de barras de nivel superior. Asigne el apoyo en barra utilizando el cuadro de diálogo de edición de la barra o conjunto de barras, la selección desde el cuadro de diálogo Apoyo en barra o mediante la tabla de entrada.
Posición del panel de cortante en la sección
Puede especificar la posición del panel de cortante en la sección en la pestaña "Excentricidad" de la " "Apoyo en barra" en el cuadro de diálogo.

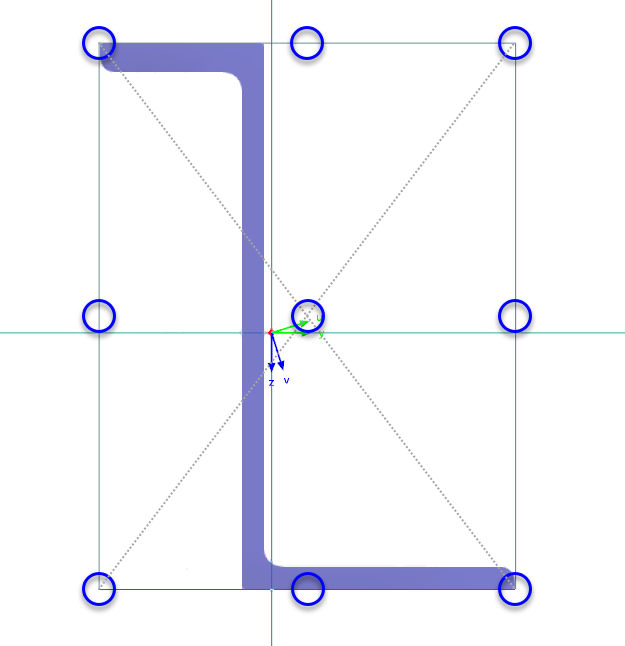

Las nueve casillas 'Referencia' simbolizan posiciones distintivas en la sección. El punto medio representa el centro de gravedad, los ocho puntos de borde representan las intersecciones de los ejes y y z de la barra con las líneas de borde de un rectángulo que circunscribe la sección.
Además de las nueve casillas de verificación, también puede usar el centro de gravedad y el centro de cortante como punto de referencia.
Puede definir la "desviación" manualmente en los cuadros de texto a continuación. Las distancias se refieren a los ejes y y z locales de barras.
El panel de cortante se posiciona utilizando el desfase de la distancia definida desde el punto de referencia seleccionado en la sección.
