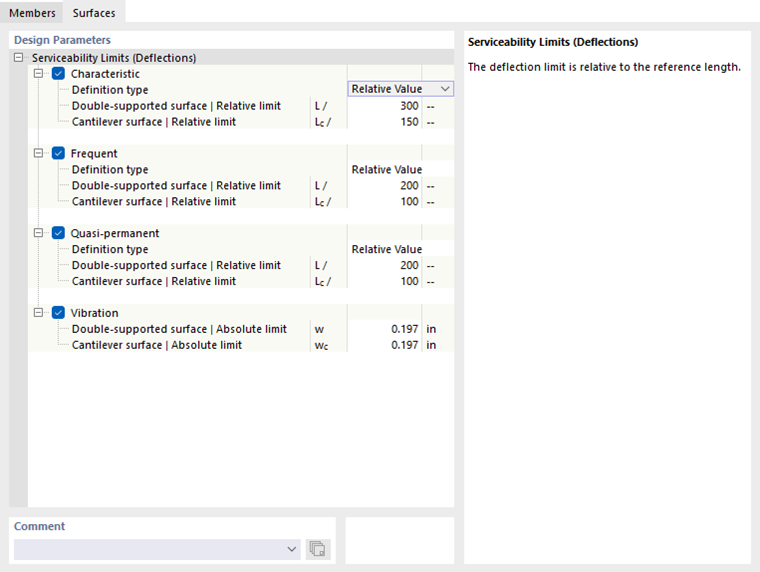

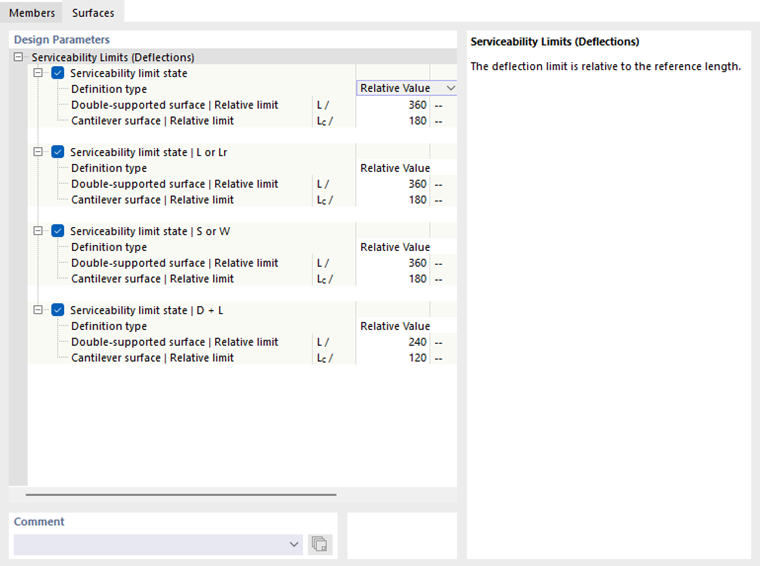

En la pestaña Superficies del diálogo 'Configuración de servicio', define los límites que se aplican a las deformaciones de las superficies.
Al igual que para los Barras, existen diferentes tipos de situaciones de diseño para verificaciones de servicio, que varían según la norma de diseño. Para cada tipo de combinación, puedes definir límites específicos para las deflexiones. Estos están relacionados con las longitudes de los elementos. La lista junto al 'Tipo de definición' contiene varias opciones para definir un límite (ver imagen Definir la referencia de deformación):
- Valor relativo: El límite se define en relación a la longitud de la superficie.
- Valor absoluto: Se establece directamente el valor de la deflexión máxima.
- Suma del valor relativo y absoluto: El límite es la suma del valor relativo y el valor absoluto.
- Mín. del valor relativo y absoluto: El límite es el menor valor entre el relativo y el absoluto.
- Máx. del valor relativo y absoluto: El límite es el mayor valor entre el relativo y el absoluto.
Dependiendo del soporte del elemento – superficie encerrada o voladizo con soporte en un lado – generalmente son relevantes diferentes límites para la deflexión. Este soporte como 'Tipo de superficie' debe definirse en las propiedades de la superficie o en el conjunto de superficies en la pestaña Deflexión. Allí también puedes determinar si los desplazamientos máximos se refieren al sistema no deformado, a un plano de referencia deformado o a una superficie paralela, y especificar cómo se debe determinar la longitud de referencia.
Si es necesario, ajusta los valores límite predeterminados para las verificaciones de deformación de los objetos.
