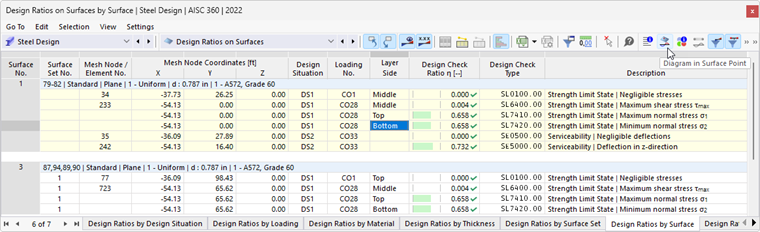

Los perfiles de resultados en un punto de superficie representan los resultados en la sección transversal de la superficie. Para abrir esta visualización, haga clic en el botón
. Está disponible en las tablas de resultados de la categoría 'Dimensionado de Acero' para objetos superficiales.

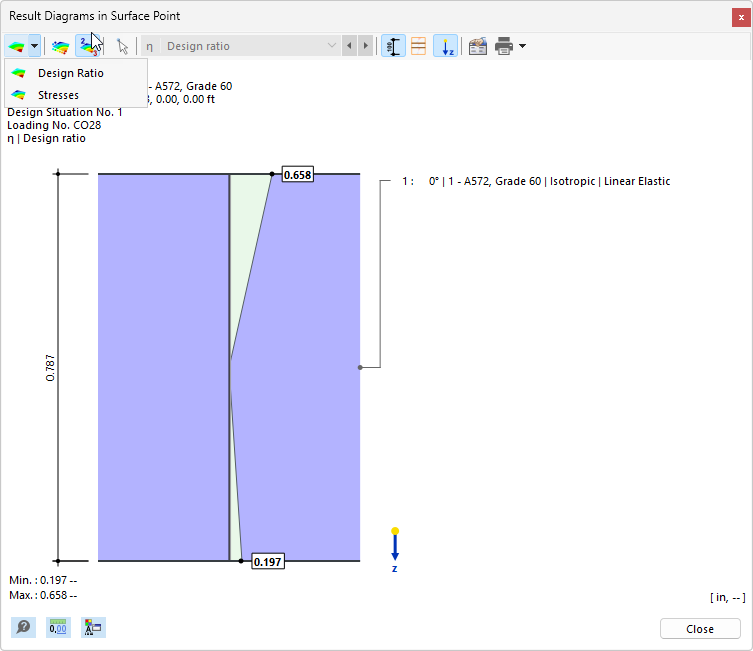

Aparece la ventana 'Perfiles de resultados en un punto de superficie'.
El gráfico muestra el estado de tensión vigente para el resultado en la fila actual de la tabla. Según la configuración en el cuadro de diálogo Configuraciones Globales, estos son los resultados para el nodo de malla o punto de rejilla. Se representan como perfiles lineales a partir de los resultados de las caras de la superficie (arriba, abajo, en el centro).
Puede ajustar el gráfico con los botones de la barra de herramientas, que tienen las siguientes funciones:
| Botón | Función |
|---|---|
|
Botón de lista con opciones de selección para Tipos de Resultados |
|
Mostrar y ocultar los valores de las caras de la superficie |
|
Mostrar solo los valores extremos de resultados positivos y negativos |
|
Mostrar y ocultar las dimensiones |
|
Mostrar y ocultar los bordes de capas |
|
Mostrar y ocultar el eje z local |
|
Abre el diálogo 'Editar espesor' |
|
Permite imprimir la representación actual |
Tipos de Resultados
A través del botón de lista
, puede seleccionar qué tipo de resultado se debe mostrar en la sección de la superficie. Hay dos opciones disponibles (ver imagen Perfiles de resultados en un punto de superficie):
- Utilizaciones
- Tensiones

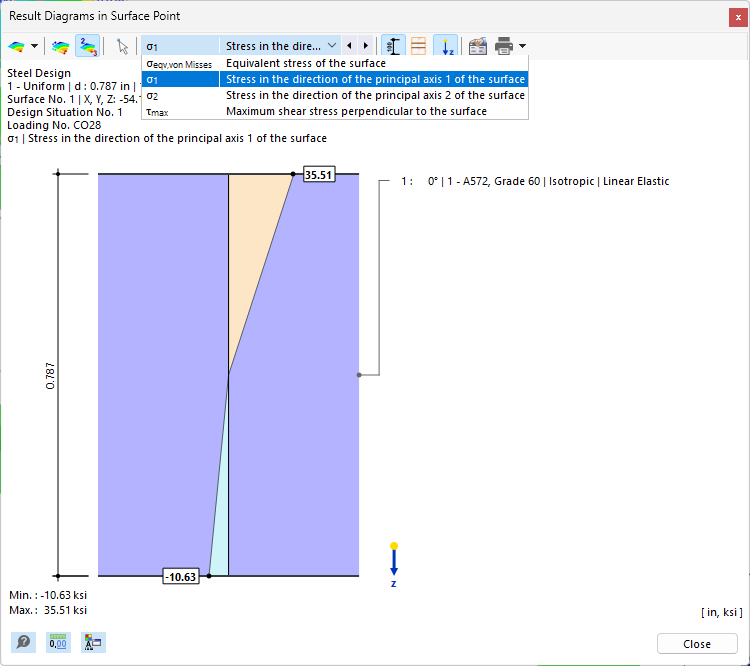

Para tensiones, puede especificar en la lista de la barra de menús el tipo de tensión cuyos perfiles desea revisar.
Impresión Gráfica
Con el botón de lista
, puede imprimir directamente la gráfica actual, guardarla como PDF o transferirla al protocolo de impresión. Los detalles a mostrar también se pueden configurar en la vista previa de impresión.
