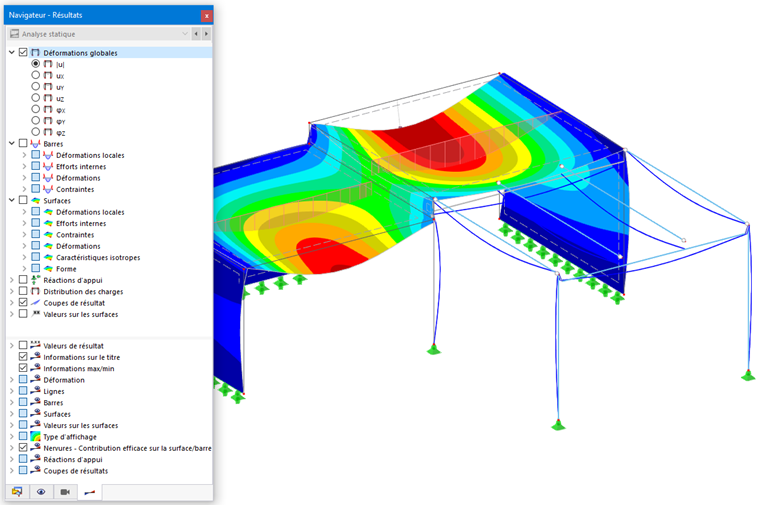

Après un calcul sans erreur, les résultats sont affichés sur le modèle. Le navigateur reçoit un onglet supplémentaire : Navigateur - Résultats, qui permet de contrôler quels résultats sont affichés graphiquement.

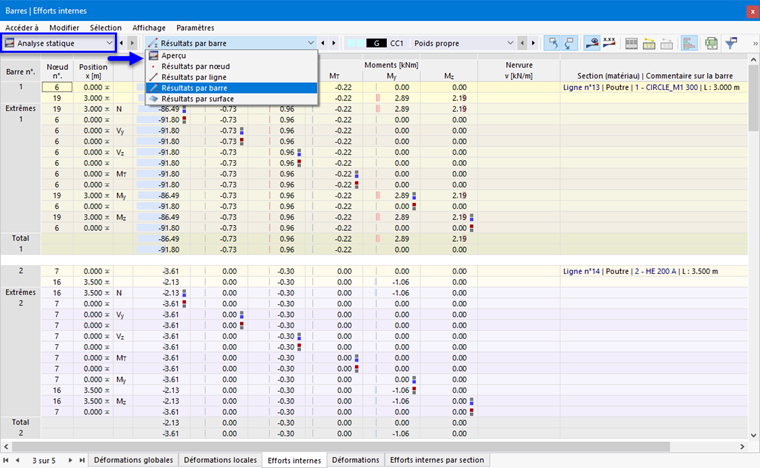

Dans le tableau, les résultats avec les différents types de résultats sont gérés dans la catégorie Analyse statique.
Les résultats numériques sont organisés dans les sous-catégories suivantes :
- Aperçu
- Résultats par nœud
- Résultats par ligne
- Résultats par barre
- Résultats par surface
- Résultats par solide

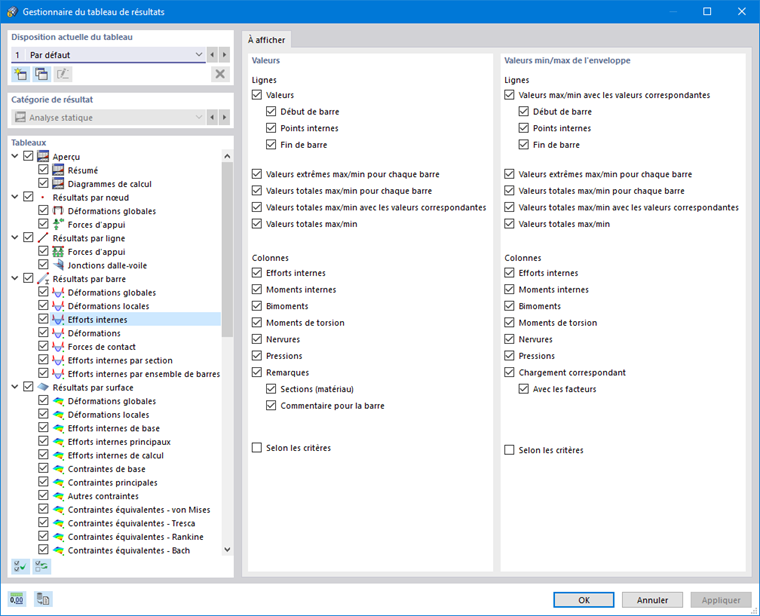

Gestionnaire du tableau de résultats
Le « Gestionnaire du tableau de résultats » régit les tableaux à afficher. Vous pouvez ouvrir cette boite de dialogue via le menu Résultats avec la fonction Gestionnaire du tableau de résultats. Vous pouvez aussi cliquer sur
dans la barre de titre du logiciel ou du tableau.
Dans « Disposition actuelle du tableau », vous pouvez créer une nouvelle configuration de tableau et l’appliquer au modèle actuel.
Dans l’arborescence du répertoire « Tableaux », définissez, à l’aide des cases à cocher, de quels résultats vous avez besoin pour l’évaluation. Lorsque vous sélectionnez une entrée, vous pouvez contrôler dans la section « À afficher » l'affichage détaillé des résultats. Les lignes et colonnes des tableaux correspondantes seront affichées ou masquées en conséquence.
La case à cocher « Selon les critères » vous permet de représenter certains résultats dans les tableaux. Vous pouvez définir les critères pour le rendu des résultats dans des onglets séparés.
Choisissez dans la deuxième colonne le type de résultat. Dans les deux colonnes suivantes, indiquez ensuite quel critère doit s’appliquer. Les conditions suivantes sont disponibles :
- égal
- non égal
- supérieur à
- supérieur ou égal
- inférieur à
- inférieur ou égal
Pour définir un autre critère, choisissez « ou » dans la dernière colonne (chaque critère est compté individuellement) ou « et » (chaque critère doit être rempli). Définissez ensuite la prochaine condition dans la nouvelle ligne.
