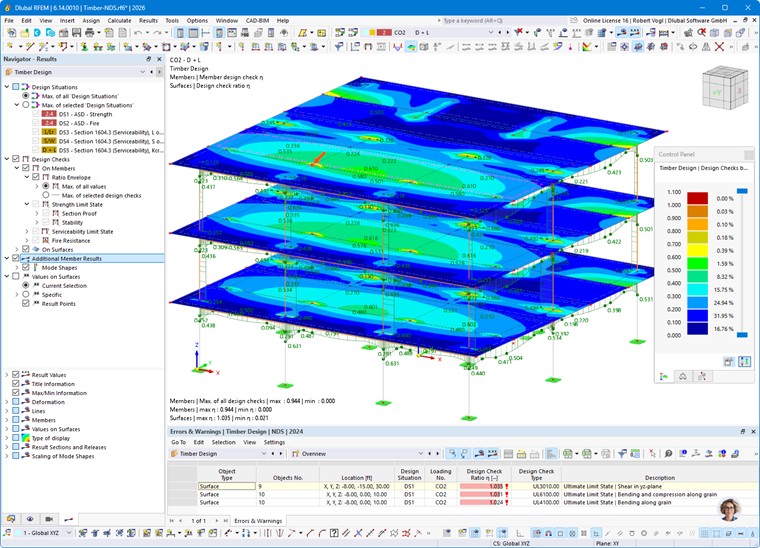

Après le calcul, les résultats sont affichés selon différents critères dans des tableaux. Ils sont également représentés dans le graphique de la fenêtre de travail sur le modèle. Le « Navigateur - Résultats » est adapté à la vérification du bois, ce qui vous permet de contrôler l'affichage graphique des différents types de vérification selon vos besoins.
Vous pouvez également consulter les Détails de vérification avec les valeurs intermédiaires et les formules de vérification. De plus, il est possible de représenter les Diagrammes de résultats dans la section avec la distribution des contraintes.
Les sous-chapitres suivants présentent différentes options disponibles pour l’affichage et l’évaluation des résultats de vérification. Le chapitre Documentation décrit quant à lui comment préparer les résultats pour l’impression.
Objets sans résultats
Le non-affichage des résultats d’une barre ou d’une surface peut avoir les causes suivantes :
- L’objet n’est pas sélectionné pour la vérification dans le tableau Objets à calculer.
- Les résultats sont masqués en raison de paramètres de filtre.
Vérifiez les visibilités et les paramètres de filtre pour les résultats graphiques dans le panneau de configuration. Si le résultat est absent du tableau des résultats, vérifiez les paramètres de filtre dans le Gestionnaire du tableau de résultats. Prêtez également attention aux paramètres de synchronisation sélectionnés avec le graphique. Il est par exemple possible de n’afficher que les objets visibles ou sélectionnés. Dans la boîte de dialogue des Détails de vérification, en revanche, tous les résultats sont disponibles – indépendamment des paramètres de filtre et des sélections.
La catégorie de résultats du tableau Aperçu est appropriée pour vérifier les objets calculés : si un objet n’est pas valide en raison des propriétés du matériau ou de la section, ou s’il a été désactivé pour la vérification via un ensemble de barres, il est signalé en conséquence dans le tableau des résultats Non valide / désactivé.
De plus, une configuration de calcul pour un état limite doit être assignée à chaque objet sélectionné pour la vérification dans le tableau des objets à calculer. Dans le cas contraire, aucune vérification à l'état limite n'est effectuée (voir le chapitre Vérification du bois).
