W protokole wydruku można określić dane potrzebne do dokumentacji. W raporcie można zamieścić również rysunki, objaśnienia, skany i pliki PDF.
W tym rozdziale opisano, w jaki sposób można utworzyć przejrzysty protokół wydruku. Najpierw zobaczmy, jak można zdefiniować własne widoki. Można je później dodać do protokołu wydruku jako obrazy. Na koniec wyjaśniono różne wybrane opcje edycji protokołu wydruku. Więcej informacji na stronie:

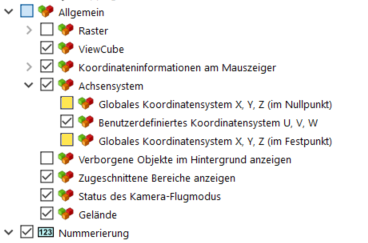

Można wcześniej dostosować wyświetlanie, tak aby w widokach były widoczne tylko odpowiednie obiekty i podpisy. W nawigatorze można wybrać, które obiekty mają być wyświetlane w obszarze roboczym

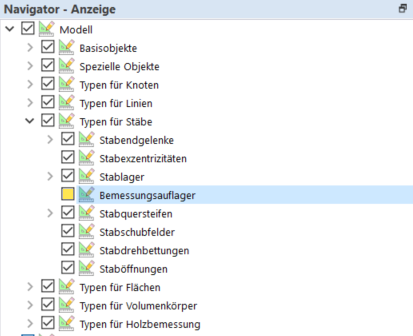

, aby zastosować grubość z określonej powierzchni w oknie graficznym. Na przykład dezaktywuj wyświetlanie oryginalnego układu współrzędnych i podpór obliczeniowych.
Można też kliknąć na pasku narzędzi

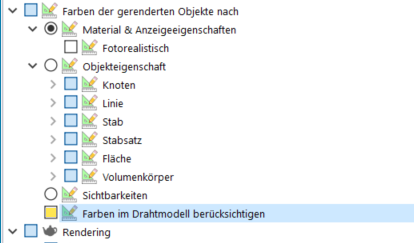

aktywować widok szkieletowy. Aby pręty były wyświetlane w kolorze czarnym, należy zdefiniować w Nawigatorze, aby kolory modelu szkieletowego nie były brane pod uwagę.
