Zdefiniuj widoki

Nowy, niestandardowy widok można zdefiniować w Nawigatorze za pomocą przycisku 'Widoki' ( ) za pomocą przycisku . Odpowiada to aktualnemu widokowi w obszarze roboczym.

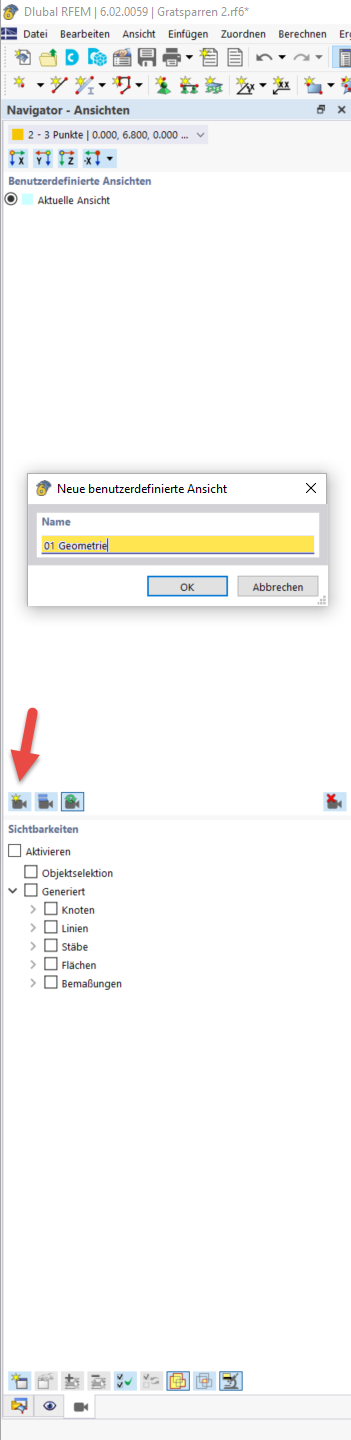

Nowy widok zdefiniowany przez użytkownika

Utwórz widok dla geometrii, a następnie wyłącz wymiarowanie w nawigatorze ' display '.

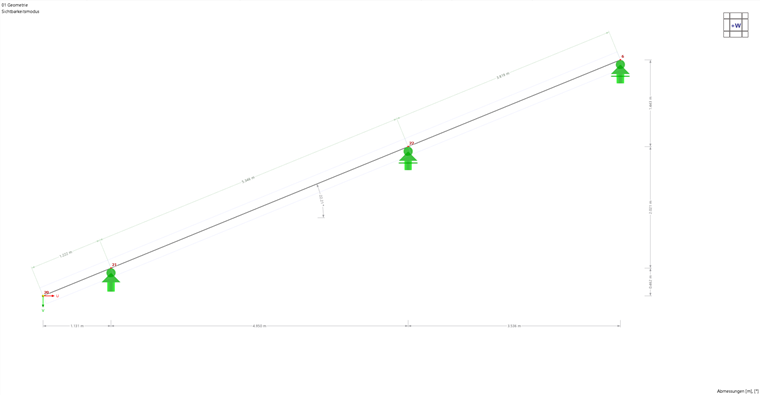

Wyświetl geometrię

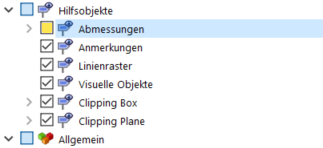

Dezaktywuj wymiar

Ponadto profile sił wewnętrznych dla sił osiowych i tnących oraz momentu zginającego dla SGN należy później przenieść do protokołu. W tym celu należy wybrać pierwszą sytuację obliczeniową i wyświetlić wykresy wyników poprzez oraz wartości wyników poprzez . W nawigatorze można wybrać poszczególne siły wewnętrzne w sekcji 'Analiza statyczna'. Dla każdego z nich należy zdefiniować osobny widok.

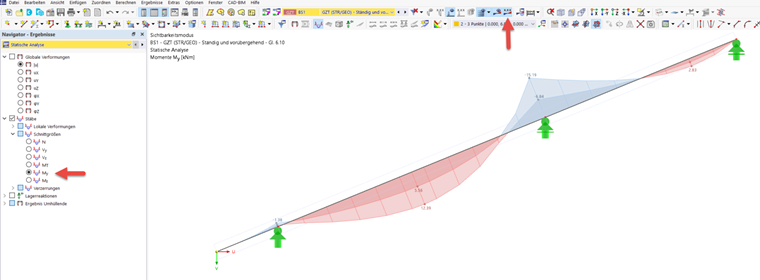

Widoki dla sił wewnętrznych
