Obciążenie wprowadzić za pomocą wzoru

Za pomocą obciążenia wiatrem pokazano, w jaki sposób można definiować parametry globalne i wykorzystywać je we wzorach.

Definiowanie parametrów

Parametry globalne można edytować za pomocą przycisku na pasku narzędzi tabeli'. W przypadku wprowadzenia obciążenia wiatrem, ciśnienie prędkości qp, współczynnik siły bazowej cf oraz współczynnik kompletności phi są istotne i można je wprowadzić do tabeli.

02 Otworzyć okno dialogowe 'Edytuj parametry globalne'

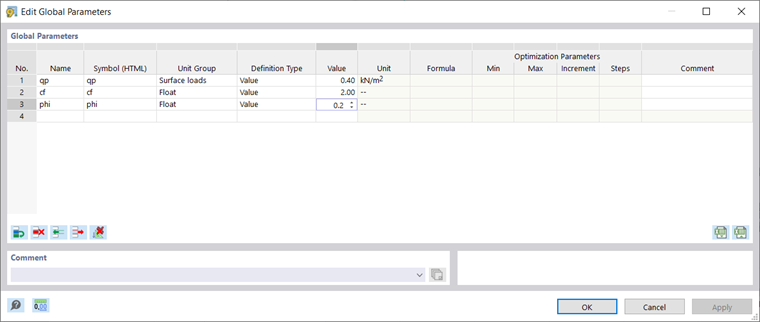

03 Edytuj parametry globalne

Używanie parametrów we wzorze

Wybierz przypadek obciążenia 'Wiatr w + Y ' i otwórz kreatora nowego obciążenia 'Obciążenie pręta od obciążenia powierzchniowego '. Kierunkiem obciążenia jest kierunek Y.

Na przykład dla obciążenia wiatrem byłoby to qp * cf * phi.

04 Obciążenie wiatrem w + Y

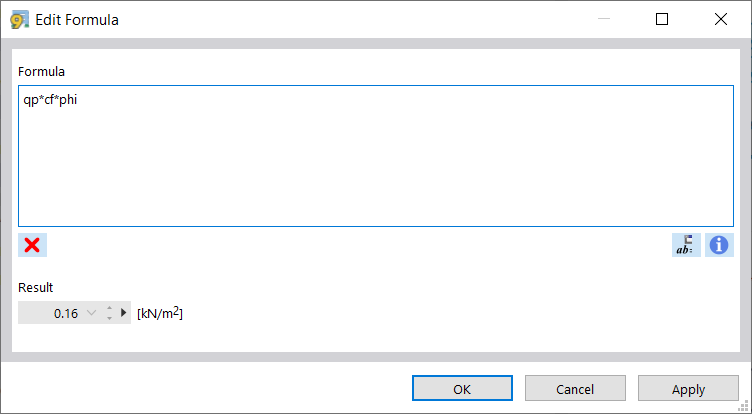

05 Edytuj formułę

W zakładce 'Geometria' można wybrać dwie boczne powierzchnie mostu jedna po drugiej. Po potwierdzeniu zostanie wyświetlone nowe obciążenie.

Kopiuj obciążenia

Obciążenie można skopiować z jednego przypadku obciążenia do drugiego. W tym celu należy otworzyć okno dialogowe 'Przypadki obciążeń i kombinacje'. Za pomocą przycisku można na przykład określić, że obciążenie ma zostać skopiowane z przypadku obciążenia 'Wiatr w + Y' do istniejącego przypadku obciążenia ' Wiatr w -Y '. Obciążenie można edytować, klikając prawym przyciskiem myszy kreatora obciążeń dla obciążenia wiatrem w kierunku -Y w Nawigatorze. W tym miejscu należy dostosować znak we wzorze na wielkość obciążenia.

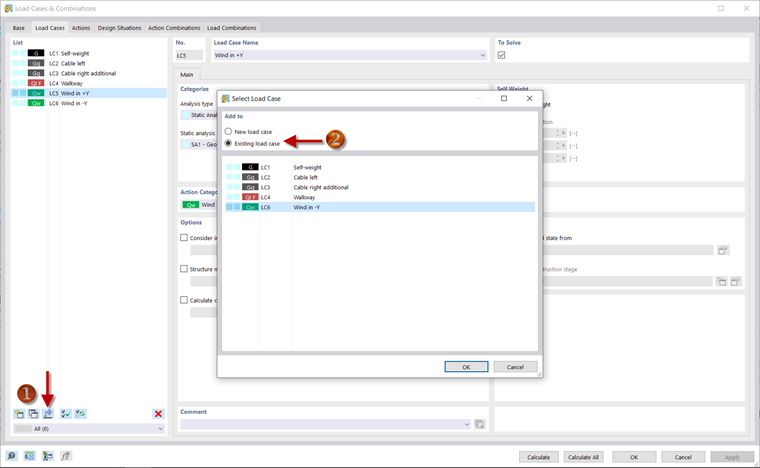

07 Kopiuj obciążenie wiatrem

Wprowadzanie obciążeń i definiowanie kombinacji obciążeń zostało zakończone i można kontynuować analizę wyników.
