Isarsteg Nord niedaleko Freising, Niemcy

Obliczone w oprogramowaniu Dlubal Software

  • Projekt klienta

Projekt klienta

Artykuł został przetłumaczony przez Google Translator

Podgląd oryginalnego tekstu

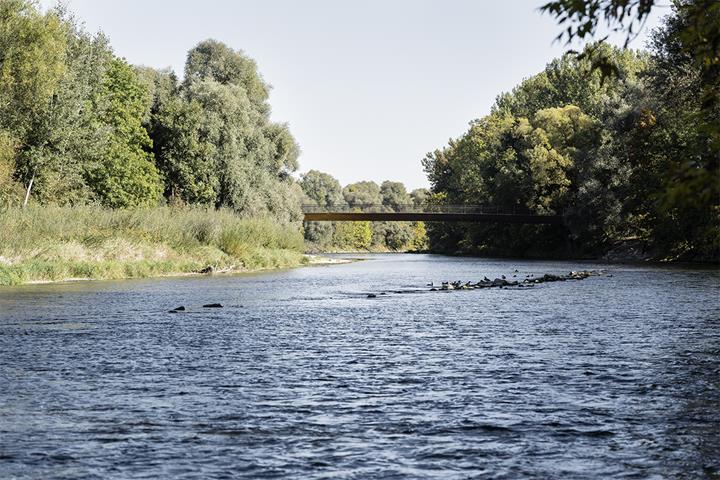

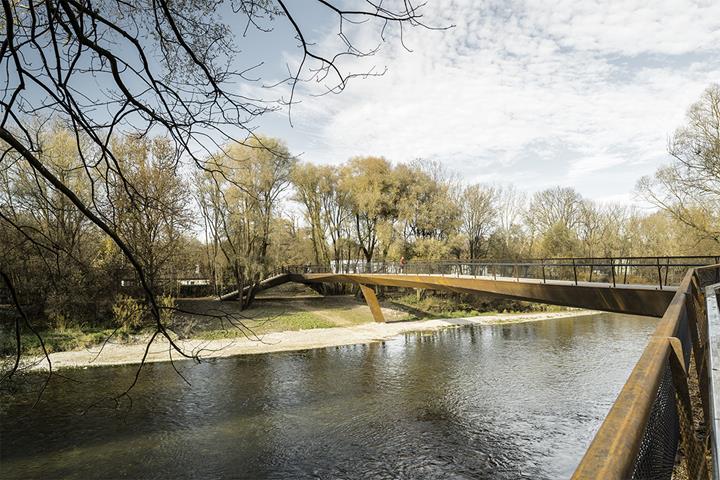

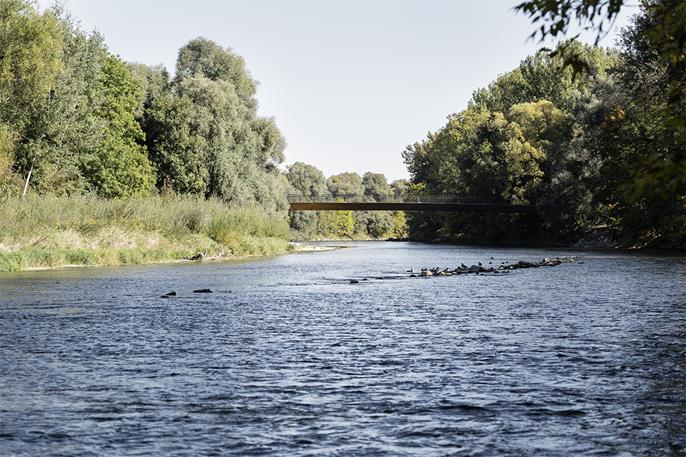

Most Isarsteg doskonale wkomponowuje się w otaczający krajobraz. Wzorując się na naturze, most spina oba brzegi rzeki Isar niczym konar drzewa. Rampy, schody, słupy i belki poziome tworzą przestrzenną konstrukcję. Most dla pieszych i rowerzystów o całkowitej długości 160 m, został wykonany ze stali S355 J2G2W (stal Corten), odpornej na działanie warunków atmosferycznych.

Klient Miasto Freising, Wydział Budowy Urzędu Miasta ds. Budowy Dróg i Mostów
www.freising.de
Zarządzanie projektem, analiza statyczno-wytrzymałościowa Bergmeister Ingenieure GmbH
www.bergmeister.it
Obliczenia konstrukcyjne Arch. Christoph Mayr, J2M Architekten
www.j2m-architekten.de
Dr.-Ing. Josef Taferner, Bergmeister Ingenieure GmbH
Dr.-Ing. Oliver Englhardt i konstrukcje
Końcowe planowanie Dipl.-Ing. Matthias Gander i Dipl.-Ing. Philipp Prighel,
Bergmeister Ingenieure GmbH
Prof. Antonio Capsoni, B&C Associati
www.bieciassociati.it

Model

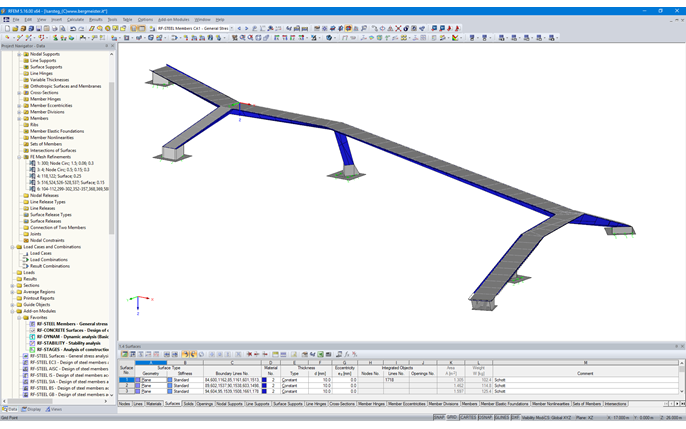

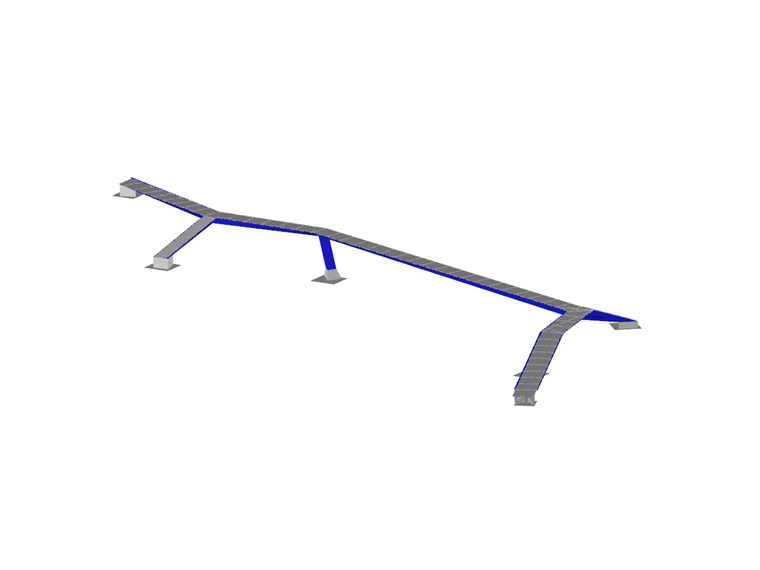

Biuro inżynierskie Bergmeister Ingenieure wykorzystało programy RFEM i SHAPE-THIN do analizy statyczno-wytrzymałościowej konstrukcji 3D.

Konstrukcja

Projekt konstrukcyjny mostu został przeprowadzony w sposób zrównoważony. Wąski most stanowi sztywną, statycznie nieokreśloną konstrukcję ramową. Wszystkie elementy, łącznie z fundamentem i filarem, są ze sobą sztywno połączone.

Maksymalna rozpiętość mostu wynosi 180 stóp, a szerokość - 12,30 ft. Konstrukcja nośna, słupy i schody składają się ze sztywnych przekrojów w kształcie stępki.

Pokład mostu składa się z żelbetowego pasa o grubości 5,9 cala i jakości betonu C35/45. Jest on sztywno połączony z płytą maskującą t = 0,98 cala w stalowym przekroju skrzynkowym za pomocą przyspawanych śrub dwustronnych. Kołki mają dystans 1,64 ft w kierunku poprzecznym i 1,97 ft w kierunku podłużnym.

Most został wbity w elementy składowe odkształcenia pod wpływem ciężaru własnego. Przy maksymalnym obciążeniu zmiennym konstrukcja odkształca się o około 4,4 cala, co odpowiada l/504. Analiza dynamiczna zaowocowała wygenerowaniem pierwszej częstotliwości drgań własnych o częstotliwości 1,33 Hz. Aby zapewnić komfort użytkownika, zastosowano tłumik drgań.

Estetyczna konstrukcja budynku Isarsteg została nagrodzona w 2016 r. Nagrodą German Steel Construction Award, a w 2017 r. Zajęła drugie miejsce w konkursie Nagroda inżynierska Bawarskiej Izby Inżynierów. Ponadto w 2018 roku otrzymał nominację do niemieckiej nagrody Bridge Engineering Award.

Lokalizacja projektu
