Isarsteg Nord bei Freising
Kundenprojekt

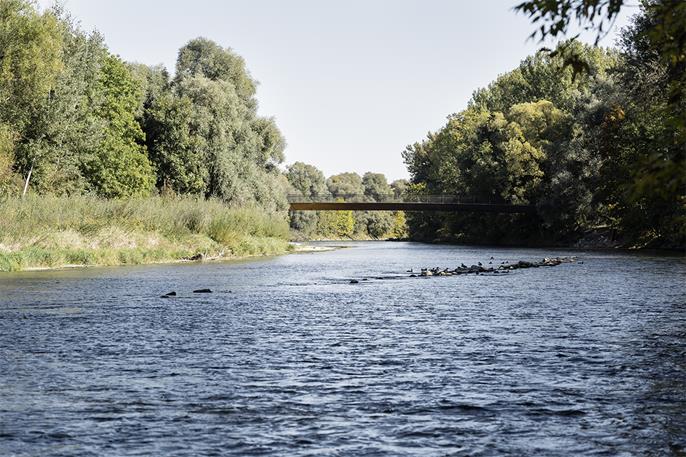

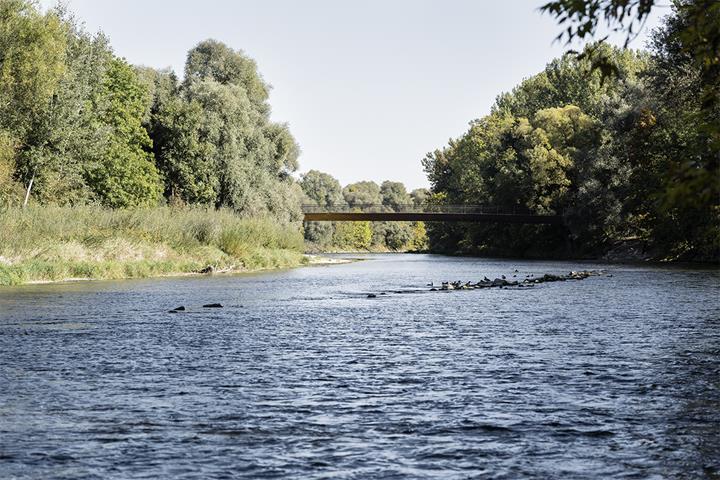

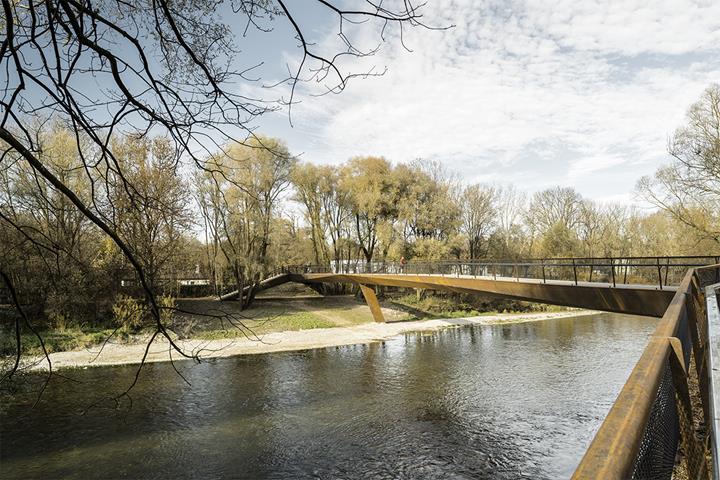

Die Brückenkonstruktion des Isarsteges fügt sich als integrierendes Kunstwerk optimal in die umgebende Landschaft ein. Die Natur als Beispiel nehmend, überspannt die Brücke wie ein verzweigter Ast die Isar. Die Rampen, Treppen, Stützen und Horizontalträger bilden gemeinsam das räumliche Tragwerk. Die insgesamt 160 m lange Fußgänger- und Radwegbrücke wurde aus wetterfestem Baustahl S355 J2G2W (Cortenstahl) hergestellt.
| Bauherr |
Stadt Freising, Baureferat Straßen- und Brückenbau www.freising.de |
| Projektleitung, Tragwerksplanung |
Bergmeister Ingenieure GmbH www.bergmeister.it |
| Bauwerksentwurf |
Arch. Christoph Mayr, J2M Architekten www.j2m-architekten.de Dr.-Ing. Josef Taferner, Bergmeister Ingenieure GmbH Dr.-Ing. Oliver Englhardt, &structures |
| Ausführungsplanung |
Dipl.-Ing. Matthias Gander und Dipl.-Ing. Philipp Prighel, Bergmeister Ingenieure GmbH Prof. Antonio Capsoni, B&C Associati www.bieciassociati.it |

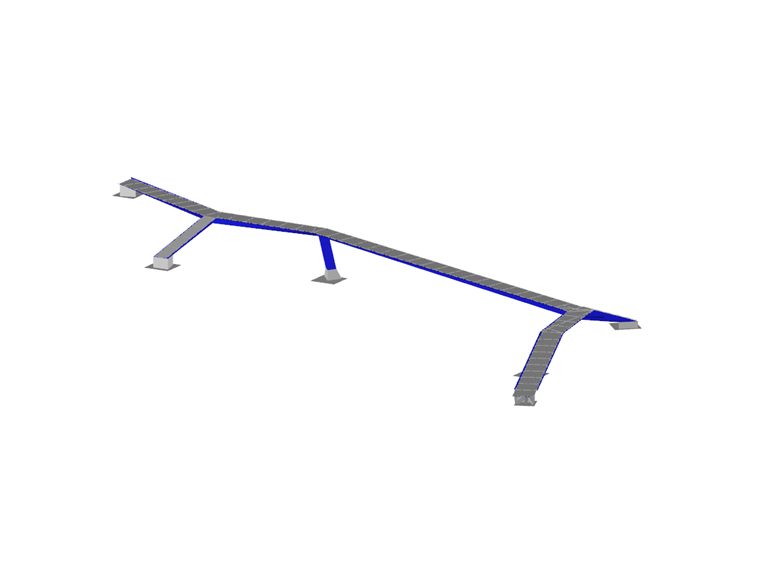

Modell

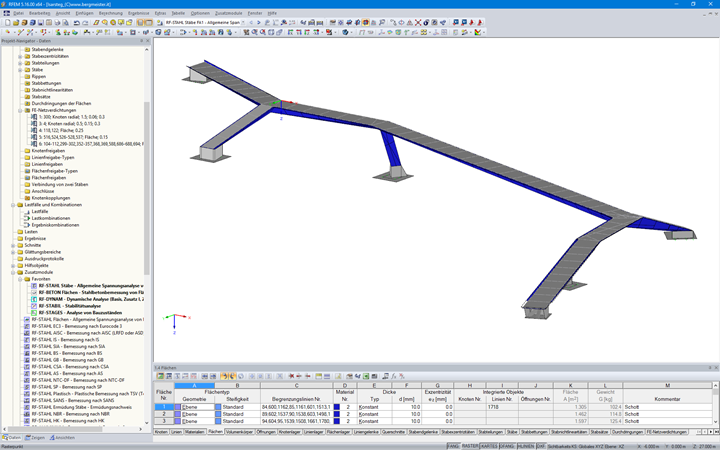

Bergmeister Ingenieure nutzten für die statische Berechnung der 3D-Konstruktion die Programme RFEM und DUENQ.
Konstruktion
Die konstruktive Durchbildung der Brücke erfolgte ressourcenschonend. Die schlanke Brücke ist ein biegesteifes, hochgradig statisch unbestimmtes Rahmentragwerk. Alle Bauteile inklusive der Gründung und Widerlager sind steif miteinander verbunden.
Die maximale Spannweite des Brückenbauwerks beträgt 55 m und die Breite 3,75 m. Der Überbau, die Stützen und die Treppen bestehen aus kielförmigen torsionssteifen Hohlkästen.
Das Brückendeck besteht aus einer 15 cm dicken bewehrten Betonplatte mit einer Betongüte C35/45. Diese ist mittels aufgeschweißter Kopfbolzen schubfest mit dem Deckblech t = 25 mm des Stahlhohlkastens verbunden. Die Kopfbolzen haben einen Abstand von 0,5 m in Querrichtung und 0,6 m in Längsrichtung.
Die Brücke wurde um die Verformungsanteile aus dem Eigengewicht überhöht. Unter maximaler Verkehrslast verformt sich die Konstruktion um ca. 112 mm, was l/504 entspricht. Die dynamische Analyse ergab für die erste Eigenform eine Eigenfrequenz von 1,33 Hz. Um den Nutzerkomfort sicherzustellen, wurde ein Schwingungsdämpfer angeordnet.
Die ästhetische Konstruktion des Isarsteges wurde 2016 mit dem Preis des Deutschen Stahlbaues und 2017 mit dem 2. Platz beim Ingenieurpreis der Bayerischen Ingenieurkammer ausgezeichnet. Zudem erhielt sie eine Nominierung für den Deutschen Brückenbaupreis 2018.
