Prezentacja projektu
Ten okrągły dom w kształcie kopuły ma promienistą konstrukcję nośną wykonaną w całości z drewna i ma 10 m wysokości oraz średnicę prawie 25 m.
Dach w kształcie kopuły składa się ze skrzyń utworzonych przez belki i żebra wykonane z drewna klejonego warstwowo. Skrzynie te są izolowane włóknem drzewnym i wykończone drewnianą okładziną.
Strop pierwszego piętra składa się z belek z drewna klejonego warstwowo oraz paneli fornirowych klejonych warstwowo (LVL), który służy jako punkt podparcia dla skrzyń kopuły. Strop drugiego piętra wykonany jest w całości z belek i paneli LVL.
Całość wsparta jest na podstawie złożonej z elementów z forniru klejonego warstwowo w kształcie płatków i osi wykonanej z belek z drewna klejonego warstwowo. Te elementy konstrukcyjne są połączone ze stalowym rdzeniem stanowiącym część mechanizmu obrotowego.
Badania w programie RFEM

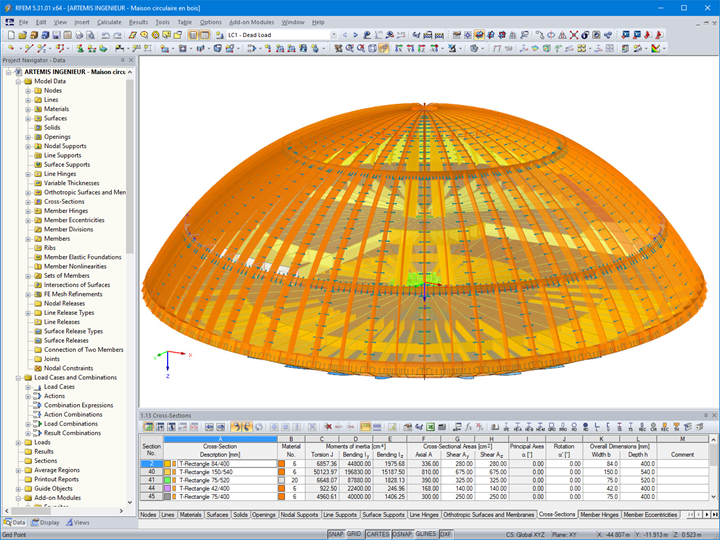

Cała konstrukcja została zamodelowana w RFEM.

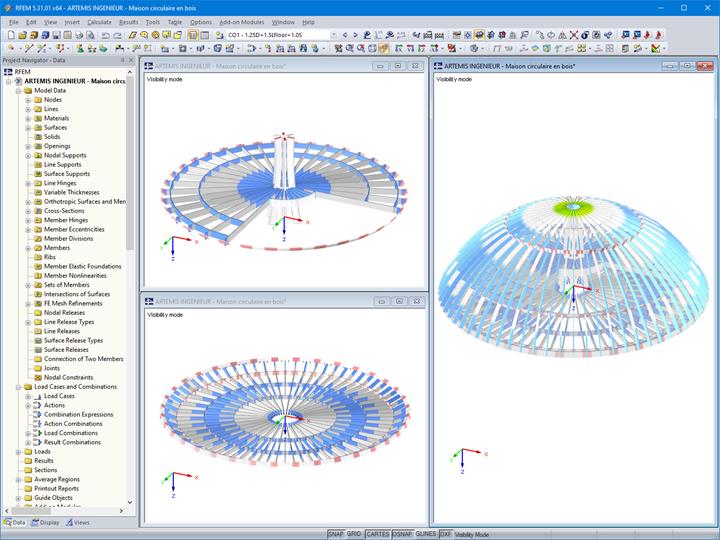

Jedną z głównych trudności napotkanych podczas badań nad konstrukcją było ujednolicenie sił w konstrukcji w celu uniknięcia dużej ilości naprężeń na obwodzie kopuły. Drugim wyzwaniem było określenie wymaganego układu szwów między drewnianymi skrzyniami sklepienia, pomiędzy wewnętrznymi drewnianymi panelami a łukami dachu, aby realistycznie uwzględnić efekt powłoki stworzony przez zaokrąglony kształt.
Moduł RF-LAMINATE umożliwił zdefiniowanie składu płyt z forniru klejonego warstwowo, modelowanych w elementach powierzchniowych oraz sprawdzenie naprężeń. Belki drewniane zostały obliczone za pomocą modułu dodatkowego RF-TIMBER CSA.
Ponieważ projekt znajduje się na obszarze o wysokiej aktywności sejsmicznej, konieczne było przeprowadzenie analizy sejsmicznej. Wreszcie, lekkość użytych materiałów oraz idealnie okrągły i symetryczny kształt sprawiają, że konstrukcja jest niewrażliwa na wibracje podłoża.
| Inżynieria konstrukcyjna | Inżynier z Artemidy |
| Miejsce realizacji | Vancouver, Kanada |
