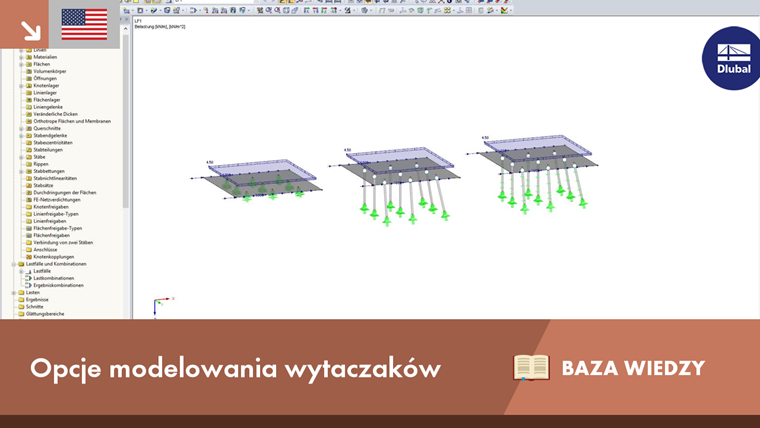

Opcje modelowania wytaczaków

Artykuł o tematyce technicznej

Artykuł został przetłumaczony przez Google Translator Podgląd oryginalnego tekstu

RFEM i RSTAB oferują różne możliwości modelowania wierteł. Jedną z opcji jest prezentacja wierceń jako prętów jednowartościowych lub słupów przegubowych. Inną opcją jest realistyczne modelowanie z uwzględnieniem gruntu poprzez zastosowanie pręta sprężystego. Dwa poniższe przykłady opisują go szczegółowo. W tym artykule technicznym nie uwzględniono jednak oporu podstawowego, tarcia w powierzchni tarczy i warstw gruntu.

Pierwszy przykład: Płyta betonowa na dziewięciu słupach

Płyta betonowa o wymiarach 10 x 10 m o grubości 180 mm jest podparta przez dziewięć słupów, z czego cztery pręty (podpora węzłowa 5), w tym pręt środkowy, przyjmują siły tylko w kierunku Z. Dwa z pozostałych wstępnie wytoczonych słupów mają nachylenie 10 ° wokół osi X (podpora węzłowa 6), a kolejne dwa mają nachylenie 10 ° wokół osi Y (podpora węzłowa 7), a jeden słup wychylny ma nachylenie 10 ° wokół osi X i Y (podpora węzłowa 8), dzięki czemu siły poziome mogą być pochłaniane w odpowiednich kierunkach, a układ jest stabilny.

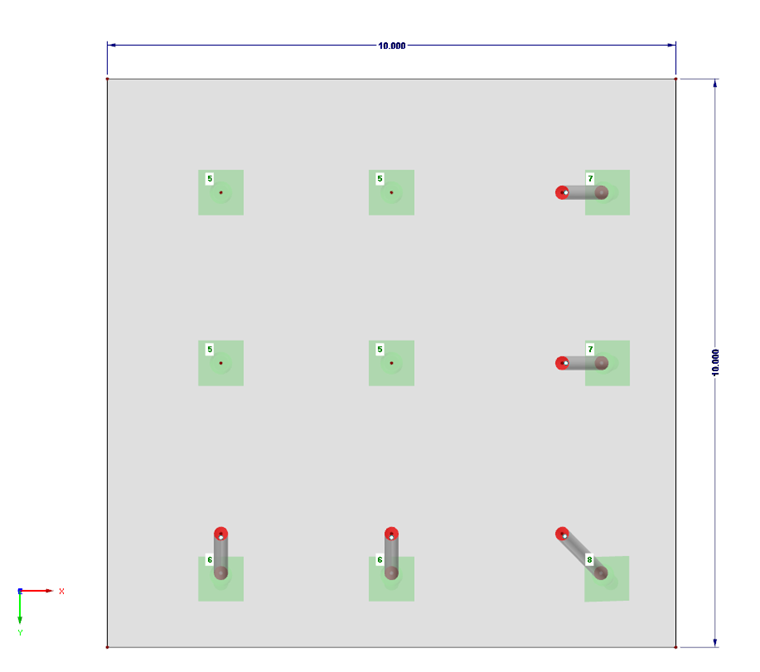

Rysunek 01 - Planowanie płyty betonowej na dziewięciu znudzonych stertach

Układ ten jest obciążony obciążeniem powierzchniowym 4,5 kN / m² oraz dwoma obciążeniami liniowymi, każdy o wartości 1,0 kN / m.

W przypadku pierwszego wariantu wiercenia z otworami są przedstawiane na prostych i nachylonych, jednowartościowych, sztywnych podpórkach, podczas gdy w drugim przypadku wiercenia te są modelowane jako belki z połączeniem przegubowym. Te dwie opcje różnią się tylko sztywnością odkształcenia belek.

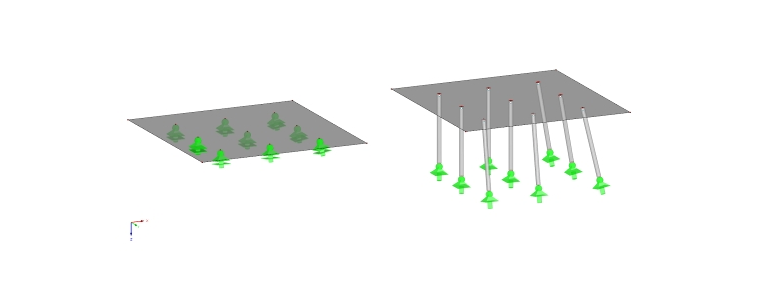

Rysunek 02 - Modelowanie Opcja 1 i 2 bez podkładu prętowego

Trzecia opcja modelowania odpowiada drugiej - rozszerzonej przez pręt sprężystej podporowej w lokalnym kierunku y i z każdego pręta, które symulują elastyczność odpowiedniego podłoża.

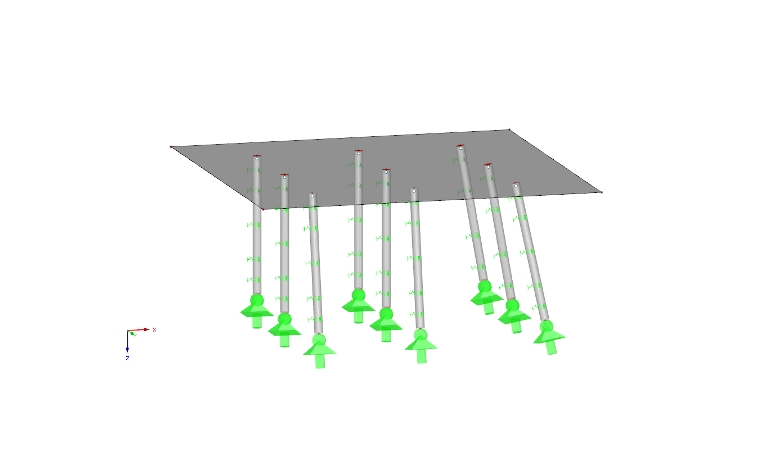

Rysunek 03 - Opcja 3 modelowania z zastosowaniem podkładu sprężystego

Wprowadzanie stałych sprężystych można znaleźć w artykule Pręty sprężyste nr 1 : Tłumaczenia i FAQ. Jak określić sprężyste podstawy prętowe? .

Wyniki pokazują różnice pomiędzy tymi opcjami. Jak już wspomniano powyżej, nie ma zasadniczo różnicy pomiędzy opcjami 1 i 2 w odniesieniu do sił podporowych, tak że wyniki również odpowiadają sobie nawzajem. Przy danym obciążeniu siły, siły rozciągające i ściskające powstają w otworach wiertniczych, co prowadzi do tego, że obciążenie rozkładane jest stosunkowo nierównomiernie z dużymi ilościami w tym samym czasie. W odniesieniu do maksymalnej siły podporowej należy wybrać jedną z dwóch bezpiecznych opcji. Rysunek 04 pokazuje siły podporowe opcji 1 i 2 w jednym rzędzie w trybie widoczności.

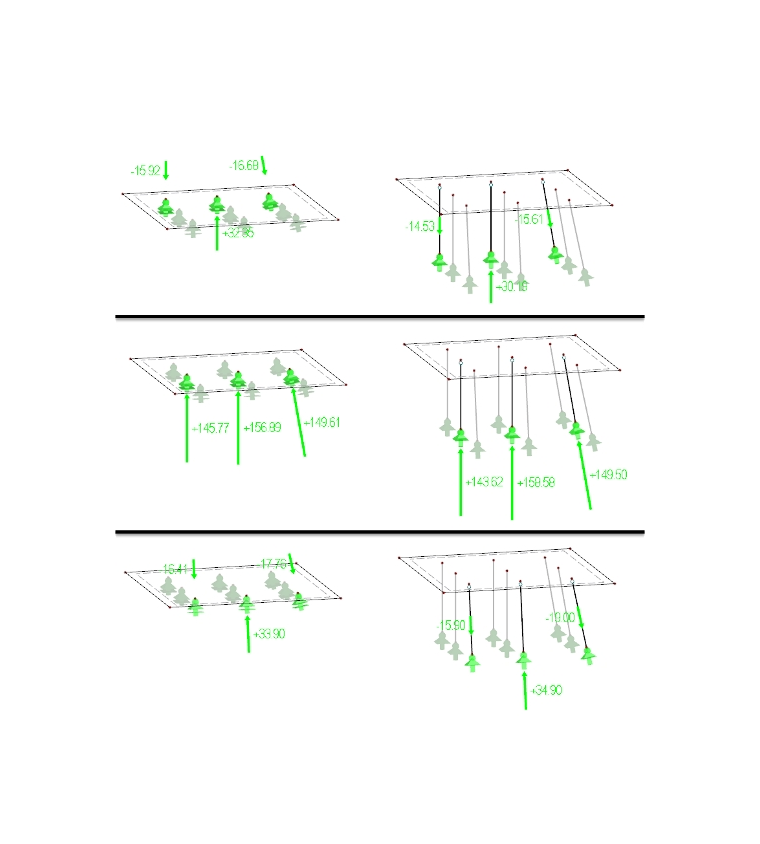

Rysunek 04 - Siły podporowe dla Opcji 1 i 2, w Jednym rzędzie w Widoczności

W celu zredukowania sił podporowych i równomierniejszego ich rozłożenia zaleca się wprowadzić podporę sprężystą. Powstałe siły tnące i momenty zginające są stosunkowo niskie, w związku z czym zostaną uwzględnione tylko siły normalne i siły podporowe. Rysunek 05 pokazuje siły podporowe opcji 3 w jednym rzędzie w trybie widoczności.

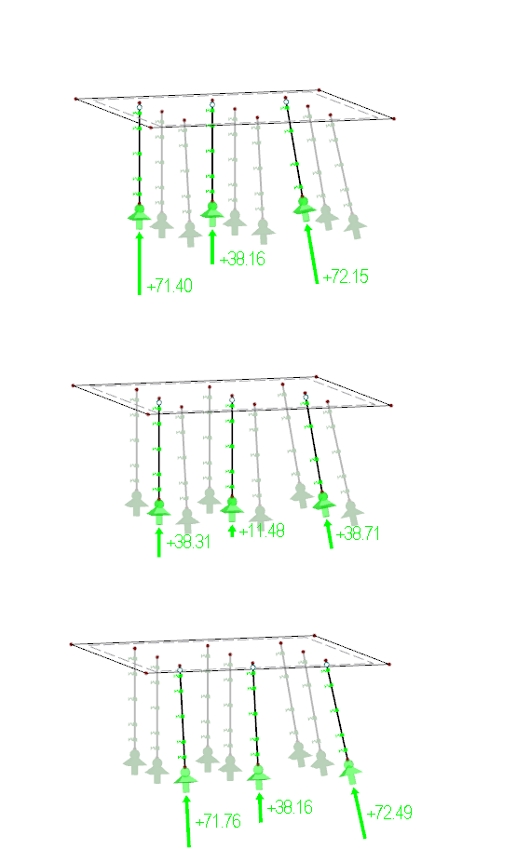

Rysunek 05 - Siły podporowe opcji 3 z podłożem sprężystym w jednym rzucie w trybie widoczności

2. Przykład: Konstrukcja stalowa na trzech słupach

Stalowa konstrukcja, na którą składają się dwie stalowe belki, sztywno połączone ze sobą, każda o długości 3 m oraz długość 1 m, jest obciążona trzema pojedynczymi obciążeniami we wszystkich trzech kierunkach na końcu węzłówki. Do podpór są trzy otwory wiertnicze o nachyleniu 10 ° każdy wokół osi X i Y.

Uwzględnione są tu dwie opcje modelowania: Opcja 1 bez pręta sprężystego, wariant 2 z podstawą sprężystą.

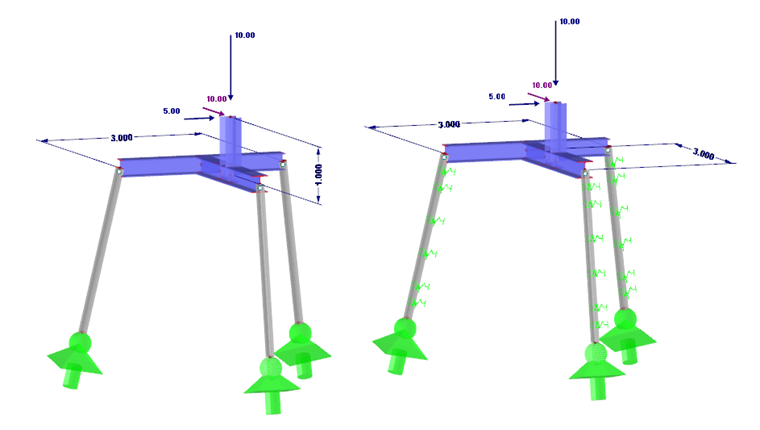

Rysunek 06 - Opcja izometrii 2

Jeżeli system konstrukcyjny zostanie uwzględniony zarówno w płaszczyźnie XZ, jak i płaszczyźnie YZ, szybko zauważy się, że konstrukcja jest niestabilna ze względu na to, że efektywne linie sił przewierconych prętów przecinają się w jednym punkcie wspólnym.

Z tego względu należy tutaj zastosować sprężysty fundament prętowy.

Podsumowanie

W przypadku modelowania konstrukcji prętów zbrojeniowych dwie opcje z lub bez podstawy sprężystej prętowej umożliwiają uzyskanie różnych wyników. Opcja bez pręta sprężystego prętowego może być uznana za niekorzystną w odniesieniu do sił normalnych prętów, podczas gdy opcja z prętem sprężystym jest zazwyczaj bardziej ekonomiczna. W przypadku konstrukcji niewystarczająco usztywnionych należy zastosować element sprężysty pręta, o ile nie występuje inne usztywnienie horyzontalne.

Słowa kluczowe

Znudzony stos Sprężyste podłoże prętowe Zawieszona kolumna Usztywnienie
