Wstęp
W poprzedniej normie ACI 318-14 [2] określono osiem równań do obliczania wytrzymałości na ścinanie Vc - bez uwzględnienia ograniczeń zastosowania. Użytkownik może wybrać metodę obliczeniową uproszczoną lub dokładną. Jednym z celów nowej koncepcji w ACI 318-19 było zredukowanie równań obliczeniowych dla Vc. Ponadto należy uwzględnić wpływ wysokości elementu, stopień zbrojenia podłużnego oraz naprężenie normalne.
Nośność na ścinanie Vc wg ACI 318-19
W przypadku żelbetowych belek niesprężonych nośność na ścinanie Vc oblicza się zgodnie z ACI 318-19 [1] z równaniami a) do c) w tabeli 22.5.5.1. Dzięki nowym równaniom b) ic) wysokość pręta, stopień zbrojenia podłużnego i naprężenie normalne wpływają teraz na wytrzymałość na ścinanie Vc. Równanie a) zostało zasadniczo zaczerpnięte z ACI 318-14 [2].
Obliczanie nośności na ścinanie Vc zgodnie z tabelą 22.5.5.1 [1] zależy od wprowadzonego zbrojenia na ścinanie Av. Jeżeli minimalne zbrojenie na ścinanie Av,min zgodnie z 9.6.3.4 jest dostępne lub przekroczone, obliczenie Vc można przeprowadzić według równania a)
Vc, a | Nośność betonu na ścinanie zgodnie z równaniem a) z tabeli 22.5.5.1 |
λ | Współczynnik dla betonu standardowego lub lekkiego |
f 'c | Wytrzymałość betonu na ściskanie |
Nu | Obliczeniowa siła osiowa |
Ag | Pole przekroju |
bw | Szerokość przekroju |
[CRASHREASON.DESCRIPTION] | Efektywna wysokość statyczna |
Vc, b | Wytrzymałość betonu na ścinanie zgodnie z równaniem b) z tabeli 22.5.5.1 |
λ | Współczynnik dla betonu standardowego lub lekkiego |
ρW | Współczynnik zbrojenia podłużnego zbrojenia rozciąganego |
f 'c | Wytrzymałość betonu na ściskanie |
Nu | Obliczeniowa siła osiowa |
Ag | Pole przekroju |
bw | Szerokość przekroju |
[CRASHREASON.DESCRIPTION] | Efektywna wysokość statyczna |
z tabeli 22.5.5.1 w [1].

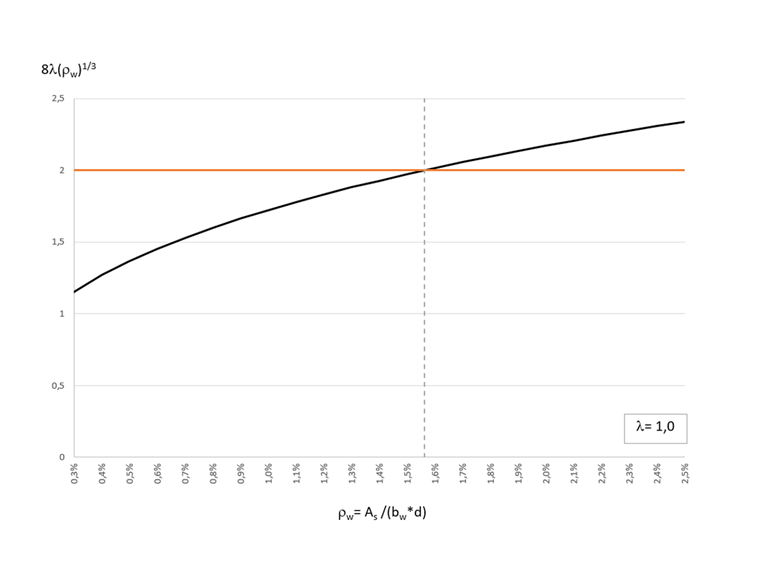

Jeśli porównać dwa równania pokazane powyżej, można zauważyć, że w równaniu b), współczynnik 2 λ został zastąpiony wyrażeniem 8 λ (ρw )1/3. Stopień zbrojenia podłużnego ρw wpływa na obliczenia nośności na ścinanie Vc. Rysunek 01 przedstawia rozkład 8 λ (ρw )1/3 jako funkcję ρw (przy λ = 1).
Dla λ = 1.0, 8 λ (ρw )1/3 staje się równe wartości 2 λ dla stopnia zbrojenia podłużnego ρw = 1,56%. Równanie a) dla λ = 1 , stopień zbrojenia podłużnego ρw < 1,56% oraz równanie b) dla ρw > 1,56% zapewniają większą nośność betonu na ścinanie przy obliczaniu Vc . Norma dopuszcza stosowanie obu równań. W ten sposób, w celu przeprowadzenia oszczędnej analizy, można wykorzystać maksymalną wartość z równań a) i b).
W przypadku belek ze zbrojeniem na ścinanie Av < Av,min, Równanie c) tabeli 22.5.5.1 [[#Refer [1{%] jest prawidłowe zgodnie z ACI 318-19 [1].\}].
Vc, c | Wytrzymałość betonu na ścinanie zgodnie z równaniem c) z tabeli 22.5.5.1 |
λS | Współczynnik uwzględniający wysokość elementu |
λ | Współczynnik dla betonu standardowego lub lekkiego |
ρW | Współczynnik zbrojenia podłużnego zbrojenia rozciąganego |
f'c | Wytrzymałość betonu na ściskanie |
Nu | Obliczeniowa siła osiowa |
Ag | Pole przekroju |
bw | Szerokość przekroju |
[CRASHREASON.DESCRIPTION] | Wysokość efektywna |
Z wyjątkiem zmiennej λs równanie c) jest podobne do równania b) omówionego powyżej. W przypadku elementów konstrukcyjnych o małym lub zerowym zbrojeniu na ścinanie nośność betonu Vc na ścinanie zmniejsza się wraz ze wzrostem wysokości elementu. Poprzez wprowadzenie współczynnika λs uwzględniany jest "Wpływ rozmiaru". Współczynnik λs jest określany zgodnie z równaniem 22.5.5.1.3 [1] w następujący sposób.
λS | Współczynnik uwzględniający wysokość elementu |
[CRASHREASON.DESCRIPTION] | Efektywna wysokość statyczna |

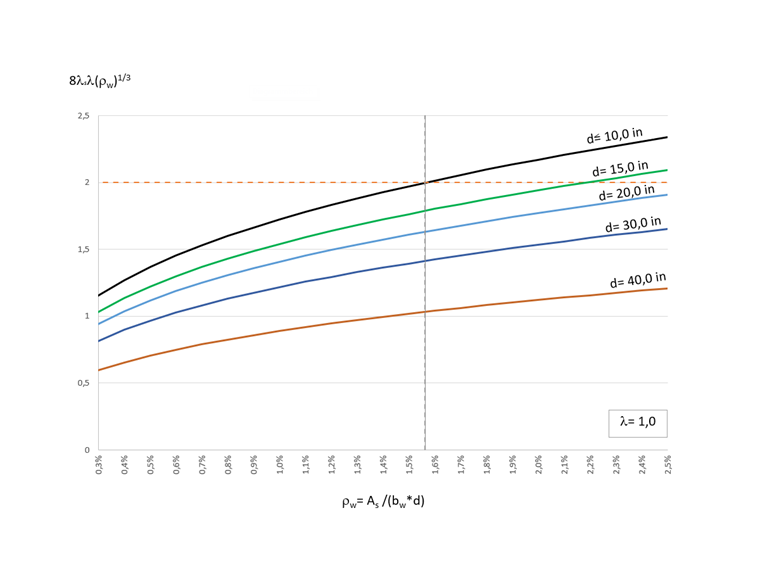

Redukcja nośności na ścinanie Vc, c o współczynnik λs jest skuteczna tylko w przypadku wysokości konstrukcyjnych d > 10 cali. Rysunek 02 przedstawia rozkład termu 8 λs λ (ρw )1/3 dla różnych wysokości efektywnych d.
Przykład: Oblicz wymagane zbrojenie na ścinanie zgodnie z ACI 318-19

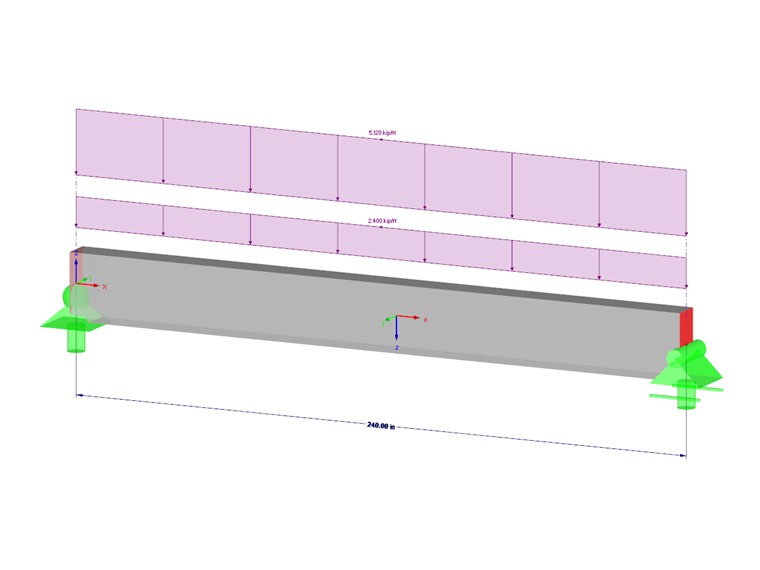

W poniższym tekście, belka żelbetowa opisana w poprzednim artykule technicznym wg ACI 318-14 [2], wymagane zbrojenie na ścinanie zostało określone zgodnie z nową koncepcją zawartą w ACI 318-19 [1]. Rysunek 03 przedstawia model konstrukcyjny i obciążenie obliczeniowe.
Prostokątny przekrój ma wymiary 25 cali · 11 cali. Wytrzymałość betonu na ściskanie wynosi f'c = 5000 psi. Granica plastyczności zastosowanej stali zbrojeniowej wynosi fy = 60 000 psi. Efektywna wysokość zbrojenia rozciąganego wynosi d = 6,2 mm. Wartość obliczeniowa działającej siły tnącej Vu w odległości d od podpory wynosi 61,10 kN.
Obliczanie nośności na ścinanie Vc zgodnie z Tabelą 22.5.5.1 [1]]] zależy od wysokości wprowadzonego zbrojenia na ścinanie Av. Warunkiem wstępnym zastosowania równań a) i b) jest zastosowanie minimalnego zbrojenia na ścinanie zgodnie z 9.6.3.4 [1]. Z tego powodu w pierwszym kroku sprawdzane jest, czy zgodnie z 9.6.3.1 [1] należy uwzględnić minimalne zbrojenie.
Vu | Obliczeniowe obciążenie siły tnącej |
λ | Współczynnik dla betonu standardowego lub lekkiego |
f 'c | Wytrzymałość betonu na ściskanie |
bw | Szerokość przekroju |
[CRASHREASON.DESCRIPTION] | Efektywna wysokość statyczna |
61,10 kip > 13,13 kip
Wymaga to minimalnego zbrojenia na ścinanie. Jest to obliczane zgodnie z 9.6.3.4 [1] w następujący sposób.
av,min | Minimalne zbrojenie na ścinanie |
Av | Pole przekroju zbrojenia na ścinanie |
s | Odległość strzemion |
f'c | Wytrzymałość betonu na ściskanie |
bw | Szerokość przekroju |
fy | Granica plastyczności stali zbrojeniowej |
av,min = 0,12 in²/ft
W przypadku uwzględniania minimalnego zbrojenia na ścinanie, nośność betonu na ścinanie Vc można teraz wyznaczyć za pomocą równań a) lub b) tabeli 22.5.5.1 [1].
Nośność na ścinanie Vc,a zgodnie z równaniem a) obliczana jest jako Vc,a = 35,0 kN.
Aby zastosować równanie b), konieczna jest znajomość stopnia zbrojenia podłużnego ρw. Aby możliwe było porównanie obliczonego zbrojenia na ścinanie z wynikami obliczeń z RF-CONCRETE Members, ρw jest określane z wymaganym zbrojeniem podłużnym w odległości d od podpory. Moment zginający My,u = 1533 kip-in skutkuje zbrojeniem podłużnym As,req = 1,33 in², czyli ρw = 0,536%. Rysunek 01 przedstawia wpływ stopnia zbrojenia podłużnego ρw na obliczenia Vc, b . Ponieważ ρw < 1,5% w tym przypadku, równanie b) będzie skutkowało niższą nośnością na ścinanie Vc,b niż równanie a) i możemy pominąć określanie Vc,b . Jednak aby to pokazać, obliczamy Vc,b.
Vc,b = 24,52 kips
Zgodnie z oczekiwaniami, równanie b) zapewnia niższą nośność na ścinanie niż równanie a).
Dodatkowo nośność na ścinanie V c jest ograniczona do wartości maksymalnej Vc,max zgodnie z 22.5.5.1.1 [1].
Vc, maks | Maksymalna nośność betonu na ścinanie zgodnie z równaniem 22.5.5.1 |
λ | Współczynnik dla betonu zwykłego lub lekkiego |
f'c | Wytrzymałość betonu na ściskanie |
bw | Szerokość przekroju |
[CRASHREASON.DESCRIPTION] | Efektywna wysokość statyczna |
Vc,max = 87,5 kips
Na koniec, z obliczeń zbrojenia na ścinanie otrzymuje się następującą nośność betonu na ścinanie Vc.
Vc = max [Vc,a ; Vc,b ] ≤ Vc,max
Vc = [35,0 kip; 24,5 kips] ≤ 87,5 kips
Vc = 35,0 kips
Wymagane zbrojenie na ścinanie req av oblicza się w następujący sposób:
req av | Wymagane zbrojenie na ścinanie |
Vu | Obliczeniowe obciążenie siłą tnącą |
Φ | Częściowy współczynnik bezpieczeństwa do obliczania siły tnącej zgodnie z tabelą 21.2.1 |
Vc | Wytrzymałość betonu na ścinanie zgodnie z tabelą 22.5.5.1 |
[CRASHREASON.DESCRIPTION] | Wysokość użyteczna |
fy | Granica plastyczności stali zbrojeniowej |
av,min,9.6.3.4 | Minimalne zbrojenie na ścinanie zgodnie z 9.6.3.4 |
req av = 0,41 in²/ft ≥ 0,12 in²/ft

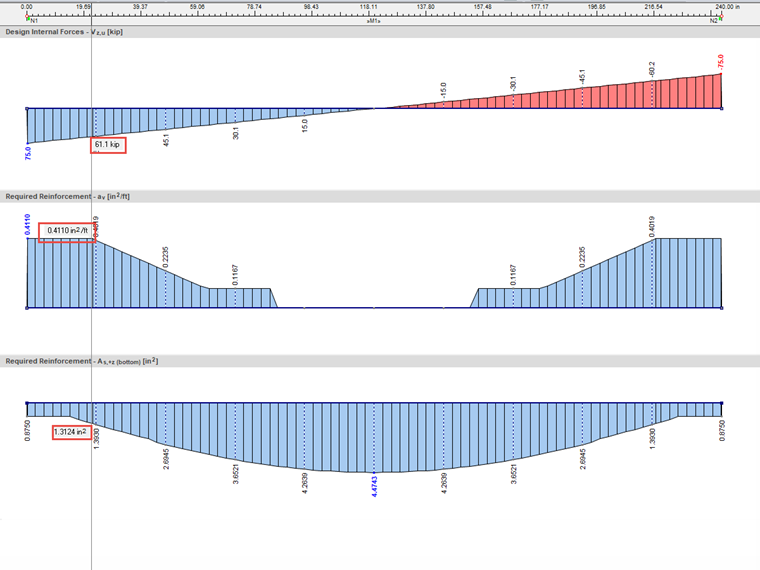

Wymiarowanie betonu zbrojonego zgodnie z ACI 318-19 [1] może być przeprowadzone w programie RFEM. Moduł dodatkowy RF-CONCRETE Members oblicza również wymagane zbrojenie na ścinanie 0.41 in²/ft w odległości d od podpory (patrz Rysunek 04).
Na koniec sprawdzana jest maksymalna nośność betonowego krzyżulca ściskanego kratownicy usztywniającej zgodnie z sekcją 22.5.1.2.
Vu | Obliczeniowe obciążenie siłą tnącą |
Vc | Wytrzymałość betonu na ścinanie zgodnie z tabelą 22.5.5.1 |
f'c | Wytrzymałość betonu na ściskanie |
bw | Szerokość przekroju |
[CRASHREASON.DESCRIPTION] | Efektywna wysokość statyczna |
61,10 kips ≤ 175,0 kips
Obliczenia na ścinanie zgodnie z ACI 318-19 są spełnione.
Uwagi końcowe
ACI 318-19[1] wprowadził nową koncepcję wyznaczania nośności na ścinanie Vc. Udało się zredukować liczbę potencjalnych równań obliczeniowych z poprzedniej wersji do trzech, przy jednoczesnym uwzględnieniu wpływu naprężenia normalnego, wysokości elementu oraz stopnia zbrojenia podłużnego. Upraszcza to obliczenia nośności na ścinanie Vc.
