Pytanie

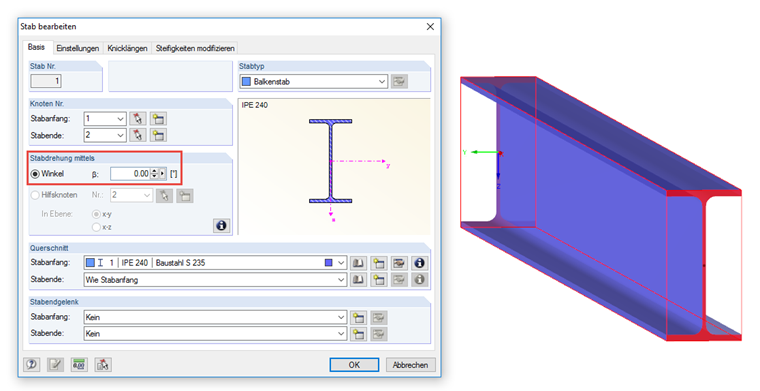

Jak mogę obrócić przekrój w trybie 2D o 90°, aby móc go załadować wokół osi mniejszej? Podczas próby obrotu przekroju pojawia się komunikat o błędzie.


Odpowiedź:

W przypadku wprowadzania modeli w przestrzeni dwuwymiarowej dopuszczalne są tylko kąty obrotu przekrojów 0° i 180°. Kierunek lokalnego układu współrzędnych w pręcie (xyz) jest wyraźnie zdefiniowany, a w przypadku modeli 2D siły wewnętrzne pręta My i Vz są obliczane tylko.

Oś większa przekroju (oś y) jest zawsze zgodna z kierunkiem globalnej osi Y, oś mniejsza (oś z) w ogóle nie jest uwzględniana (zakłada się, że jest ona całkowicie nieruchoma).

Jeżeli dopuszczono by do obrotu przekroju, mogłoby dojść do podwójnego zginania, ponieważ obciążenia można definiować tylko w płaszczyźnie XZ w przestrzeni 2D. Uzyskane składowe Vy , T i Mz nie byłyby wtedy uwzględniane. Z tego powodu obroty przekroju są dopuszczalne tylko w przypadkach, gdy lokalna oś z przekroju wskazuje na płaszczyznę XZ.

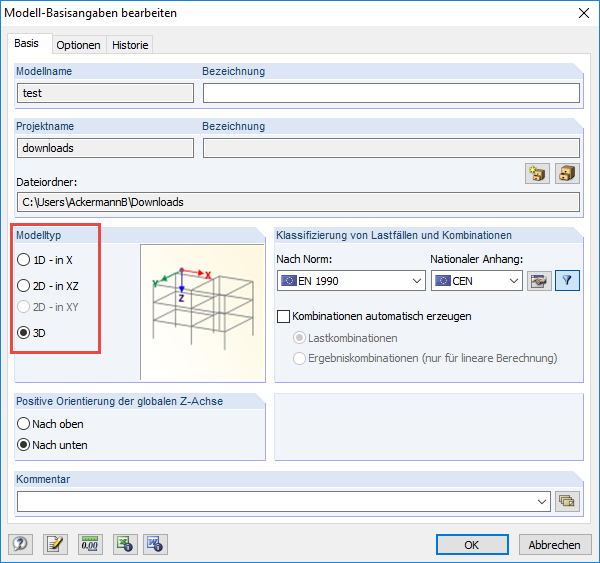

Na koniec zalecamy wprowadzenie modelu 3D, w którym dopuszczalne są dowolne obroty przekroju.
