Czy oprogramowanie RWIND Simulation uwzględnia współczynnik kierunku wiatru (K d ) z ASCE 7-16?

Odpowiedź

Współczynnik kierunku wiatru (Kd ) z ASCE 7-16 Sek. 26.6 jest uwzględniany w profilu obciążenia wiatrem ASCE 7-16 lub w RWIND Simulation i może być ręcznie ustawiony przez inżyniera. Współczynnik kierunku wiatru (Kd ) można uwzględnić w programie RWIND Simulation , zmieniając współczynnik w ustawieniach profilu prędkości wiatru przed uruchomieniem programu RWIND Simulation w programie RFEM.

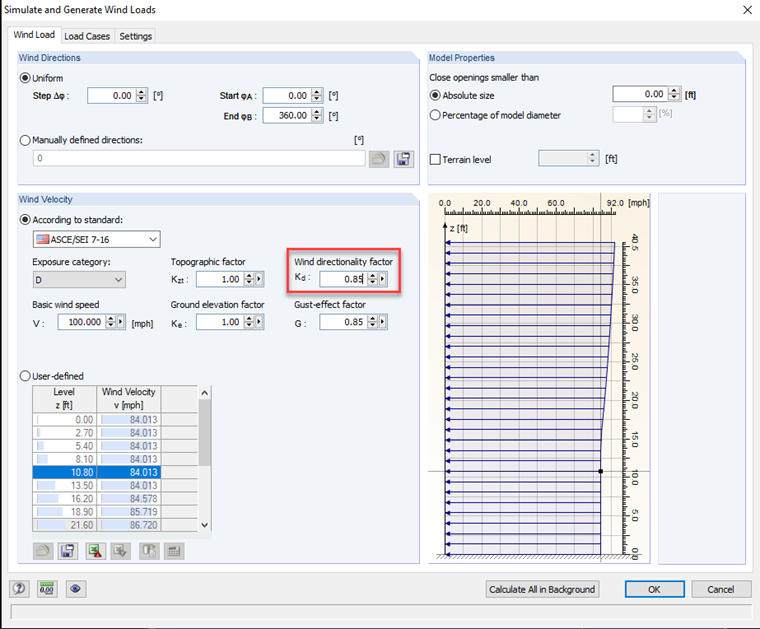

Rysunek 01 - Wsp. kierunkowości dachu

Współczynnik ten dla różnych typów konstrukcji można obliczyć w tabeli 26.6-1 normy ASCE 7-16 [1].

Słowa kluczowe

Wsp. kierunkowości dachu Współczynnik Kd Wczytać profil ASCE 7-16 Sekcja 26.6 Tabela 26.6-1 Symulacja przepływu wiatru

Literatura

[1]   ASCE/SEI 7‑16, Minimum Design Loads and Associated Criteria for Buildings and Other Structures
