Wird der Windrichtungsfaktor (Kd) aus der ASCE 7-16 durch die Software RWIND Simulation berücksichtigt?

Antwort

Der Windrichtungsfaktor (Kd) aus ASCE 7-16 Abschn. 26.6 wird nicht automatisch in das Windlastprofil der ASCE 7-16 oder in die Berechnung von RWIND Simulation einbezogen. Der Windrichtungsfaktor (Kd) kann in RWIND Simulation berücksichtigt werden, indem der Lastfallfaktor für die von RWIND Simulation in RFEM generierten Lastfälle modifiziert wird. Diese Ersatzlastfallfaktoren können im Register 'Lastkombinationen' und im Dialog 'Lastfall und Kombinationen bearbeiten' bearbeitet und angepasst werden.

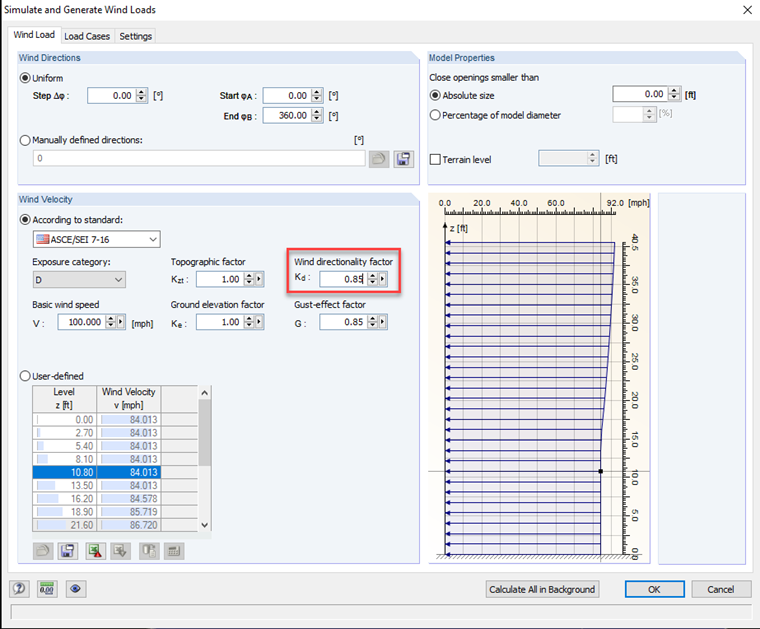

Bild 01 - Ersatzlastfaktor

Dieser Faktor für verschiedene Strukturtypen kann aus Tabelle 26.6-1 der ASCE 7-16 [1] ermittelt werden.

Schlüsselwörter

Anströmrichtungsbeiwert Faktor K-d Lastprofil ASCE 7-16 Abschn. 26.6 Tabelle 26.6-1 Windsimulation

Literatur

[1]   ASCE/SEI 7‑16, Minimum Design Loads and Associated Criteria for Buildings and Other Structures
