Bryły kontaktowe

Bryła kontaktowa umożliwia kontrolowanie sił przenoszonych między równoległymi powierzchniami oraz sposobu ich przenoszenia.

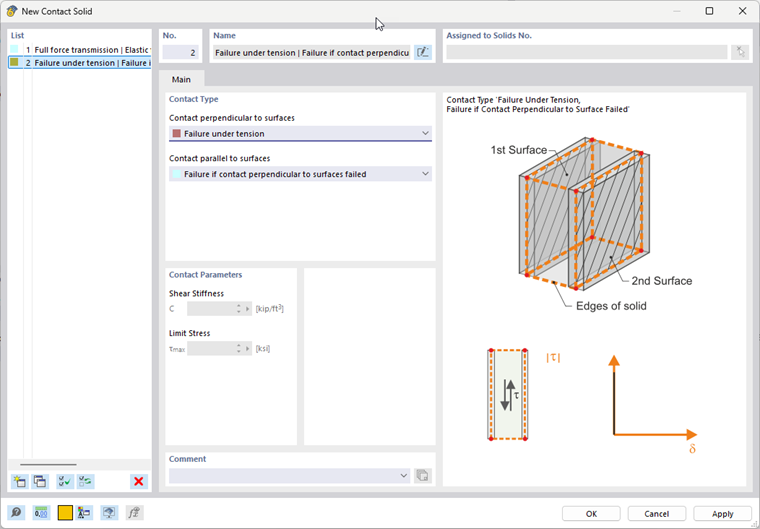

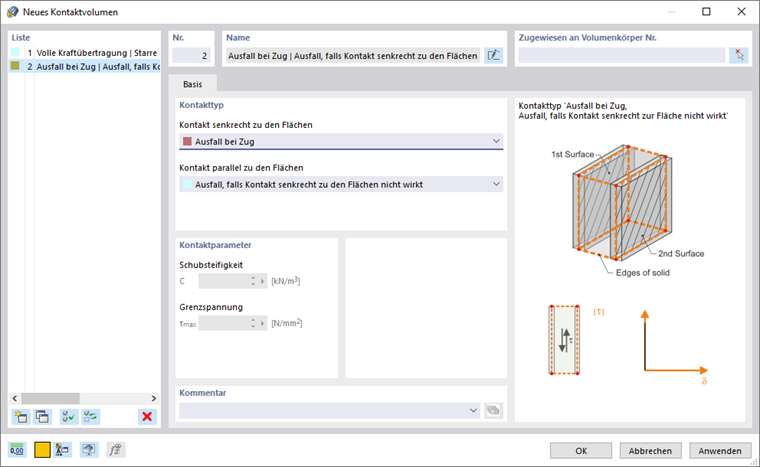

01 Okno dialogowe "Nowa bryła kontaktowa"

Typ kontaktu

W tej sekcji należy określić, które siły mają być przenoszone między bryłami.

Na liście 'Kontakt prostopadły do powierzchni' dostępne są następujące opcje:

• Pełne przenoszenie sił
• Zniszczenie przy rozciąganiu
• Zniszczenie przy ściskaniu

W ten sposób można na przykład określić, że blacha czołowa przenosi wyłącznie docisk, a siły rozciągające są przenoszone przez elementy prętowe.

Kryteria zniszczenia dla ściskania lub rozciągania są uwzględniane w obliczeniach poprzez pomiar odkształceń w węzłach siatki ES dla brył.

'Kontakt równoległy do powierzchni' można zdefiniować niezależnie od właściwości kontaktowych występujących prostopadle do obu powierzchni kontaktowych. Na liście dostępne są następujące opcje:

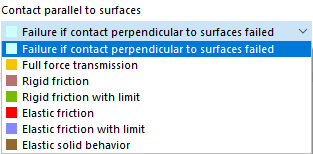

02 Wybrać kontakt równoległy do powierzchni

Kryteria kontaktu oznaczają:

Kontakt	Wykres	Opis
Uszkodzenie, jeżeli kontakt prostopadły do powierzchni nie działa	03	Jeżeli bryła kontaktowa ulega zniszczeniu pod wpływem rozciągania lub ściskania, nie są przenoszone żadne siły ścinające.
Pełne przenoszenie sił	03	Przenoszone są wszystkie siły ścinające.
Tarcie sztywne	05	Tarcie sztywne jest natychmiast efektywne. Naprężenie styczne jest zależne od naprężenia normalnego. Należy określić 'Współczynnik tarcia' μ.
Tarcie sztywne z ograniczeniem	06	Po osiągnięciu 'Naprężenia granicznego' τmax naprężenie nie wzrasta poprzez zwiększanie odkształcenia, lecz pozostaje stałe.
Tarcie sprężyste	07	Ten rodzaj tarcia odwzorowuje zachowanie sprężyste, w którym siła tnąca rośnie proporcjonalnie do odkształcenia. Nie istnieje ograniczenie dla odkształcenia. Parametry, które należy określić, to 'Sztywność na ścinanie' C (siła potrzebna do przesunięcia powierzchni 1 m2 na 1 m) oraz 'Współczynnik tarcia' μ.
Tarcie sprężyste z ograniczeniem	08	Siła tnąca wzrasta proporcjonalnie do odkształcenia, aż do osiągnięcia dopuszczalnego naprężenia stycznego. Od tego momentu siła tnąca pozostaje stała. Jako parametry należy wprowadzić 'Sztywność na ścinanie' C oraz 'Naprężenie graniczne' τmax.
Zachowanie się bryły sprężystej	09	Właściwości sprężystego przenoszenia ścinania można opisać za pomocą parametru 'Sztywność przy ścinaniu' C.

Parametry kontaktu

W tej sekcji należy wprowadzić parametry, które są wymagane do przenoszenia sił kontaktowych równoległych do powierzchni. Parametry kontaktu są opisane w #table-contact powyżej.
