Zwolnienia powierzchniowe

Zwolnienie powierzchniowe umożliwia rozdzielenie modelu na powierzchni. Za jego pomocą można na przykład zamodelować, że bryły są połączone w sposób przesuwny lub że na powierzchnię styku przenoszone są tylko siły ściskające. Przemieszczenia są kontrolowane przez typ zwolnienia powierzchniowego ' ', który opisuje właściwości połączenia.

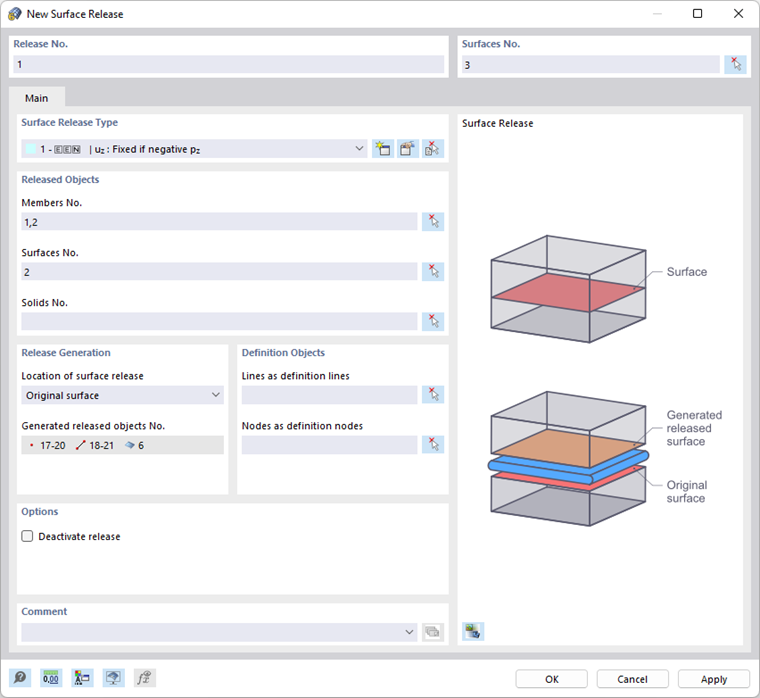

Okno dialogowe 'Nowe zwolnienie powierzchniowe'

Typ zwolnienia powierzchniowego

Właściwości uwalniania są opisane przez przegub. Należy wybrać typ zwolnienia z listy lub zdefiniować nowy typ za pomocą przycisku . Odpowiednie okno dialogowe zostało wyjaśnione w rozdziale Typy uznania powierzchni .

Obiekty ze zwolnieniem

Określ liczbę prętów, powierzchni i brył odłączonych od powierzchni. Za pomocą przycisku można graficznie zdefiniować obiekty w oknie roboczym.

Generowanie zwolnienia

Program RFEM tworzy kopię powierzchni w punktach, w których możliwe są zwolnione przemieszczenia. Z listy należy wybrać, czy umieścić zwolnienie (połączenie) na 'Pierwotnej powierzchni' czy na 'Powierzchni zwolnionej '. To ustawienie domyślne kontroluje część modelu, w której porusza się połączenie, i może w ten sposób wpływać na wyniki.

Po określeniu powierzchni wyświetlany jest numer wygenerowanej powierzchni wraz z numerem węzła i linii. Jest ona zaznaczona w Nawigatorze z dodatkiem ' Zatwierdzenie powierzchni '. Nie można go edytować.

Obiekty definicji

Zwolniona powierzchnia jest automatycznie tworzona jako kopia z odpowiednimi liniami i węzłami. Jeśli jednak chcesz użyć jednej lub kilku istniejących linii lub węzłów dla wygenerowanej powierzchni, możesz wprowadzić odpowiednie numery w tym przekroju.

Opcje

Za pomocą pola wyboru 'Dezaktywuj zwolnienie powierzchni' można anulować odsprzęganie na powierzchni dla niektórych badań bez usuwania zwolnienia powierzchniowego.

Przykład

W przypadku elementu o kształcie leja zamknięcie ma działać tylko przy siłach ściskających. W tym celu należy zdefiniować typ zwolnienia powierzchniowego z efektem ' Stałe, jeżeli p_z dodatni '. Ten typ jest następnie używany dla zwolnień powierzchniowych dla powierzchni granicznych wewnętrznej bryły ("korki").

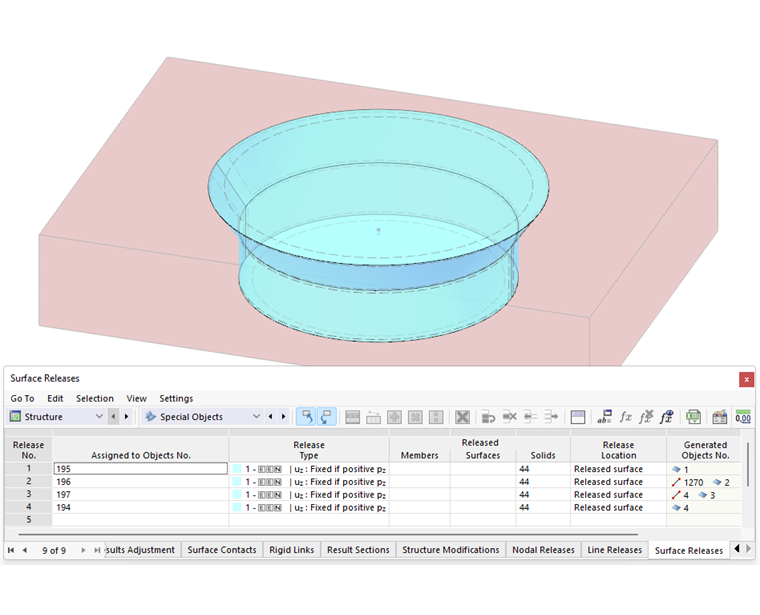

Część zamykająca w kształcie lejka z nieliniowymi zwolnieniami powierzchniowymi
