Sprzężenie węzłów

Kopplowanie węzłów ułatwia zadanie łączenia węzłów z sąsiednimi obiektami. Program wyszukuje w określonym zakresie węzły, pręty i powierzchnie, tworząc połączenie w postaci prętów typu Pręt sztywny. Dzięki temu można szybko połączyć wolne węzły z systemem i skomunikować izolowane komponenty, na przykład przy maszcie z elementami dodatkowymi (drabiny, anteny) lub modelach prętowych importowanych z plików IFC.

Blachodachówka

Podstawy

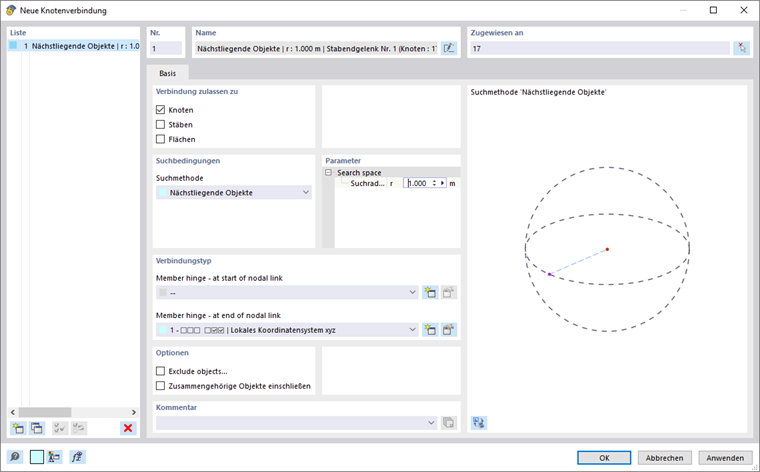

Na zakładce Podstawy zdefiniuj typ kopplowania węzłów. W sekcji 'Przypisany do' można określić węzły, które będą traktowane jako "początkowe" w poszukiwaniach.

Zezwalaj na połączenie z

Do wyszukiwania możliwości połączenia dostępne są trzy typy obiektów:

• Węzły
• Pręty
• Powierzchnie

Za pomocą pól wyboru można ograniczyć możliwości kopplowania do określonych typów obiektów. Sekcja Opcje oferuje dodatkowe możliwości sterowania wyszukiwaniem obiektów.

Warunki wyszukiwania

Program wyszukuje obiekt (węzeł, pręt, powierzchnia), który w zdefiniowanym promieniu ma najmniejszą odległość od węzła. Ten obiekt zostanie następnie połączony z prętem sztywnym.

Parametry

Podaj 'promień wyszukiwania' r, aby ograniczyć obszar poszukiwań.

Typ połączenia

Kopplowanie węzłów generuje pręt połączeniowy między węzłem początkowym a najbliższym obiektem. Domyślnie te pręty są sztywno połączone. Można jednak także zastosować przeguby prętowe na początku i końcu pręta. Wybierz już zdefiniowany przegub z listy lub zdefiniuj nowy typ przegubu przyciskiem .

Opcje

Funkcje w tej sekcji pozwalają na precyzyjne kontrolowanie wyszukiwania.

Wyklucz obiekty

Zaznacz pole wyboru, jeśli określone obiekty nie powinny być połączone. Wówczas dodana zostanie zakładka Wyklucz obiekty, w której można podać dodatkowe informacje.

Uwzględnij obiekty powiązane

Obiekty powiązane są automatycznie wyłączone z wyszukiwania. Są to na przykład obiekty zintegrowane lub obiekty definicyjne jak węzły używane do definicji linii ograniczających powierzchni. Zaznaczając pole wyboru, obiekty te zostaną uwzględnione w wyszukiwaniu.

Wyklucz obiekty

Zakładka Wyklucz obiekty jest dostępna, gdy w sekcji Opcje zaznaczono odpowiednie pole wyboru. Tutaj możesz określić konkretne obiekty – węzły, pręty lub powierzchnie – które nie będą połączone w obrębie obszaru poszukiwania.

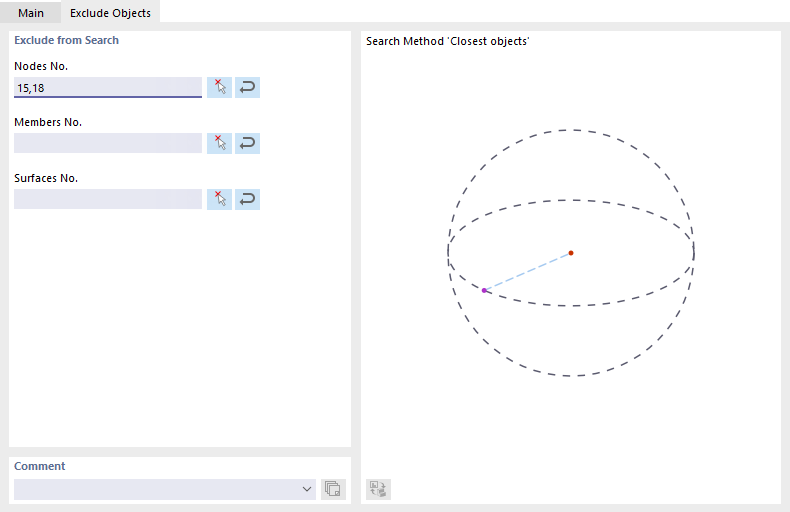

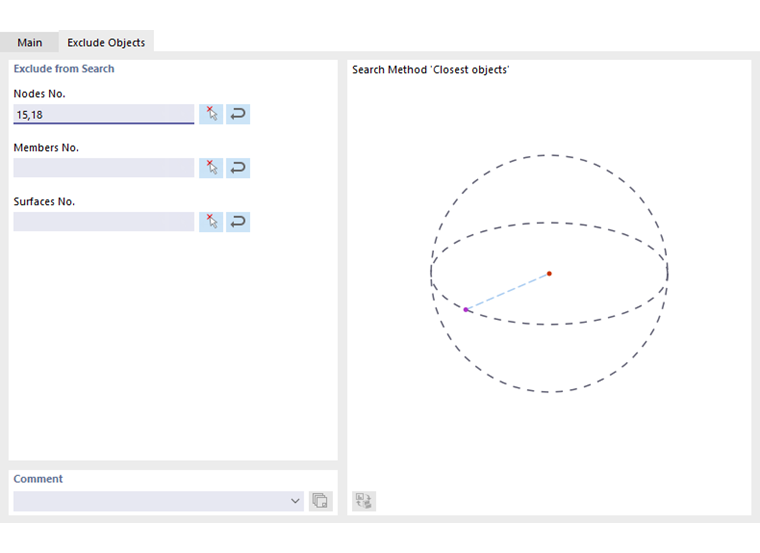

Wyłączenie obiektów

Podaj numery odpowiednich węzłów, prętów lub powierzchni. Obiekty te można również graficznie wybrać za pomocą przycisku . Przyciskiem można przenieść węzły, pręty lub powierzchnie z Selekcje obiektów. Wybierz odpowiednią selekcję obiektów (OS) w oddzielnym dialogu.
